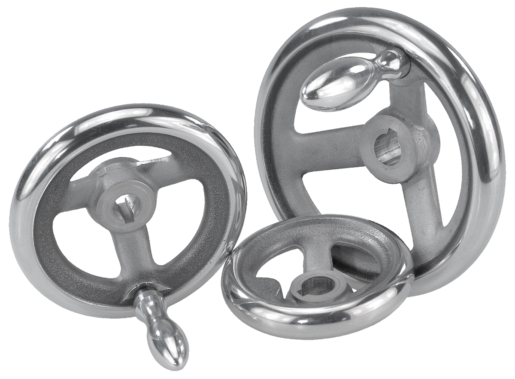

Koła ręczne DIN 950, z aluminium

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Koła ręczne, Korby, Wskaźniki położenia
    - Koła ręczne DIN 950, z aluminium

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:Kółko ręczne – aluminium.
Rękojeść stała – aluminium, ośka – stal oksydowana.
Rękojeść obrotowa – aluminium, ośka – stal ocynkowana i pasywowana na niebieskoWersja:Wieniec toczony i polerowany.
Na zapytanie:Piasty z otworem kwadratowym lub koła powlekane tworzywem sztucznym.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0160 Koła ręczne DIN 950, z aluminium

321 kB

Rysunki (przegląd ogólny)

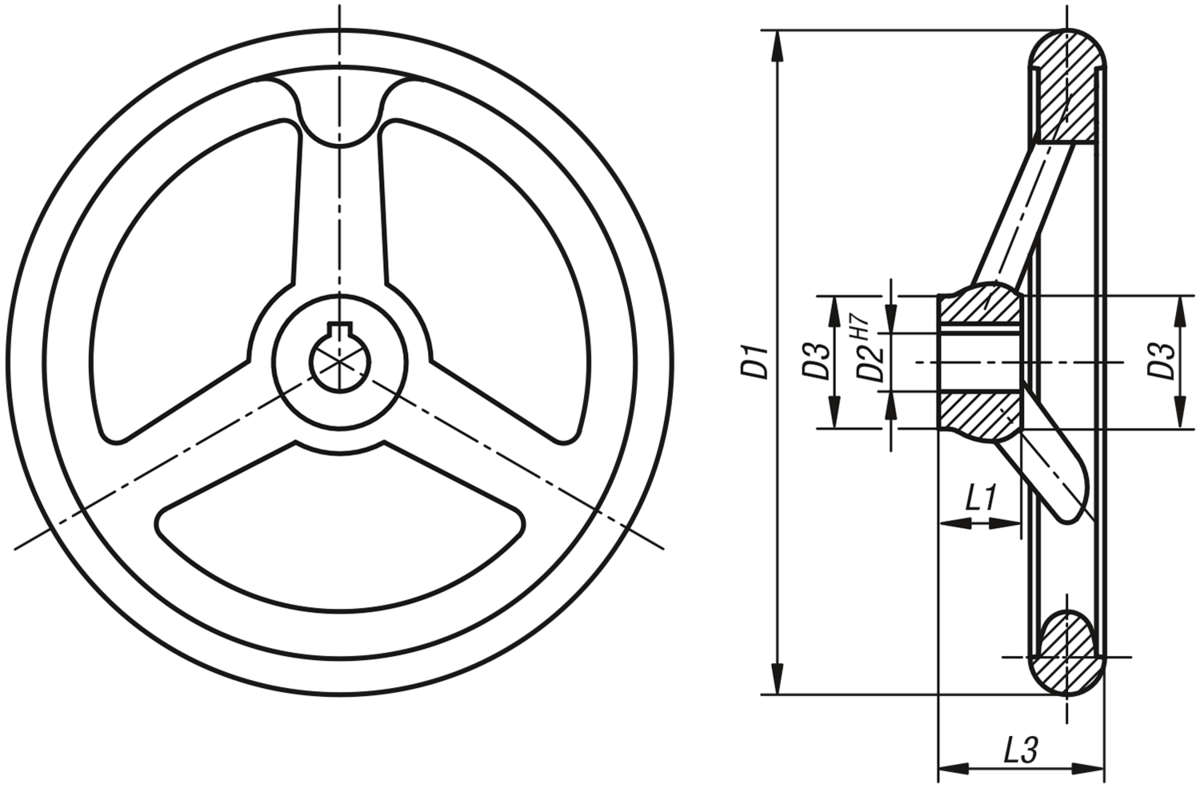

Koła ręczne DIN 950 z aluminium, bez rękojeści

Więcej informacji

Rysunki

Koła ręczne DIN 950 z aluminium, bez rękojeści

Wybór/filtr artykułów

Nr Zamówienia	Wersja 1	D1	D2	D3	L1	L3	B3	T	Liczba ramion	Cena
K0160.0080X10	otwór pasowany	80	10H7	25	16	29	-	-	3	43,62 PLN
K0160.0080X12	otwór pasowany	80	12H7	25	16	29	-	-	3	43,62 PLN
K0160.0100X10	otwór pasowany	100	10H7	29	17	33	-	-	3	47,62 PLN
K0160.0100X12	otwór pasowany	100	12H7	29	17	33	-	-	3	47,62 PLN
K0160.0125X12	otwór pasowany	125	12H7	31	18	36	-	-	3	59,85 PLN
K0160.0125X14	otwór pasowany	125	14H7	31	18	36	-	-	3	59,85 PLN
K0160.0140X14	otwór pasowany	140	14H7	36	19	39	-	-	3	71,04 PLN
K0160.0140X16	otwór pasowany	140	16H7	36	19	39	-	-	3	71,04 PLN
K0160.0160X14	otwór pasowany	160	14H7	36	20	40	-	-	3	84,25 PLN
K0160.0160X16	otwór pasowany	160	16H7	36	20	40	-	-	3	84,25 PLN
K0160.0180X16	otwór pasowany	180	16H7	37	22	43	-	-	3	101,83 PLN
K0160.0180X18	otwór pasowany	180	18H7	37	22	43	-	-	3	101,83 PLN
K0160.0200X18	otwór pasowany	200	18H7	43	24	45	-	-	3	125,98 PLN
K0160.0200X22	otwór pasowany	200	22H7	43	24	45	-	-	3	125,98 PLN
K0160.0250X22	otwór pasowany	250	22H7	49	28	50	-	-	5	206,67 PLN
K0160.0250X26	otwór pasowany	250	26H7	49	28	50	-	-	5	206,67 PLN
K0160.0315X26	otwór pasowany	315	26H7	54	33	56	-	-	5	331,45 PLN
K0160.0315X30	otwór pasowany	315	30H7	54	33	56	-	-	5	331,45 PLN
K0160.0400X30	otwór pasowany	400	30H7	65	38	63	-	-	5	611,42 PLN
K0160.0400X34	otwór pasowany	400	34H7	65	38	63	-	-	5	611,42 PLN
K0160.0500X34	otwór pasowany	500	34H7	79	45	72	-	-	5	1 009,95 PLN
K0160.0500X40	otwór pasowany	500	40H7	79	45	72	-	-	5	1 009,95 PLN
K0160.1080X10	otwór pasowany z rowkiem	80	10H7	25	16	29	3	11,4	3	52,07 PLN
K0160.1080X12	otwór pasowany z rowkiem	80	12H7	25	16	29	4	13,8	3	52,07 PLN
K0160.1100X10	otwór pasowany z rowkiem	100	10H7	29	17	33	3	11,4	3	55,94 PLN
K0160.1100X12	otwór pasowany z rowkiem	100	12H7	29	17	33	4	13,8	3	55,94 PLN
K0160.1125X12	otwór pasowany z rowkiem	125	12H7	31	18	36	4	13,8	3	68,41 PLN
K0160.1125X14	otwór pasowany z rowkiem	125	14H7	31	18	36	5	16,3	3	68,41 PLN
K0160.1140X14	otwór pasowany z rowkiem	140	14H7	36	19	39	5	16,3	3	80,19 PLN
K0160.1140X16	otwór pasowany z rowkiem	140	16H7	36	19	39	5	18,3	3	80,19 PLN
K0160.1160X14	otwór pasowany z rowkiem	160	14H7	36	20	40	5	16,3	3	93,91 PLN
K0160.1160X16	otwór pasowany z rowkiem	160	16H7	36	20	40	5	18,3	3	93,91 PLN
K0160.1180X16	otwór pasowany z rowkiem	180	16H7	37	22	43	5	18,3	3	111,57 PLN
K0160.1180X18	otwór pasowany z rowkiem	180	18H7	37	22	43	6	20,8	3	111,57 PLN
K0160.1200X18	otwór pasowany z rowkiem	200	18H7	43	24	45	6	20,8	3	136,38 PLN
K0160.1200X22	otwór pasowany z rowkiem	200	22H7	43	24	45	6	24,8	3	136,38 PLN
K0160.1250X22	otwór pasowany z rowkiem	250	22H7	49	28	50	6	24,8	5	220,18 PLN
K0160.1250X26	otwór pasowany z rowkiem	250	26H7	49	28	50	8	29,3	5	220,18 PLN
K0160.1315X26	otwór pasowany z rowkiem	315	26H7	54	33	56	8	29,3	5	344,72 PLN
K0160.1315X30	otwór pasowany z rowkiem	315	30H7	54	33	56	8	33,3	5	344,72 PLN
K0160.1400X30	otwór pasowany z rowkiem	400	30H7	65	38	63	8	33,3	5	618,75 PLN
K0160.1400X34	otwór pasowany z rowkiem	400	34H7	65	38	63	10	37,3	5	618,75 PLN
K0160.1500X34	otwór pasowany z rowkiem	500	34H7	79	45	72	10	37,3	5	1 034,11 PLN
K0160.1500X40	otwór pasowany z rowkiem	500	40H7	79	45	72	12	43,3	5	1 034,11 PLN

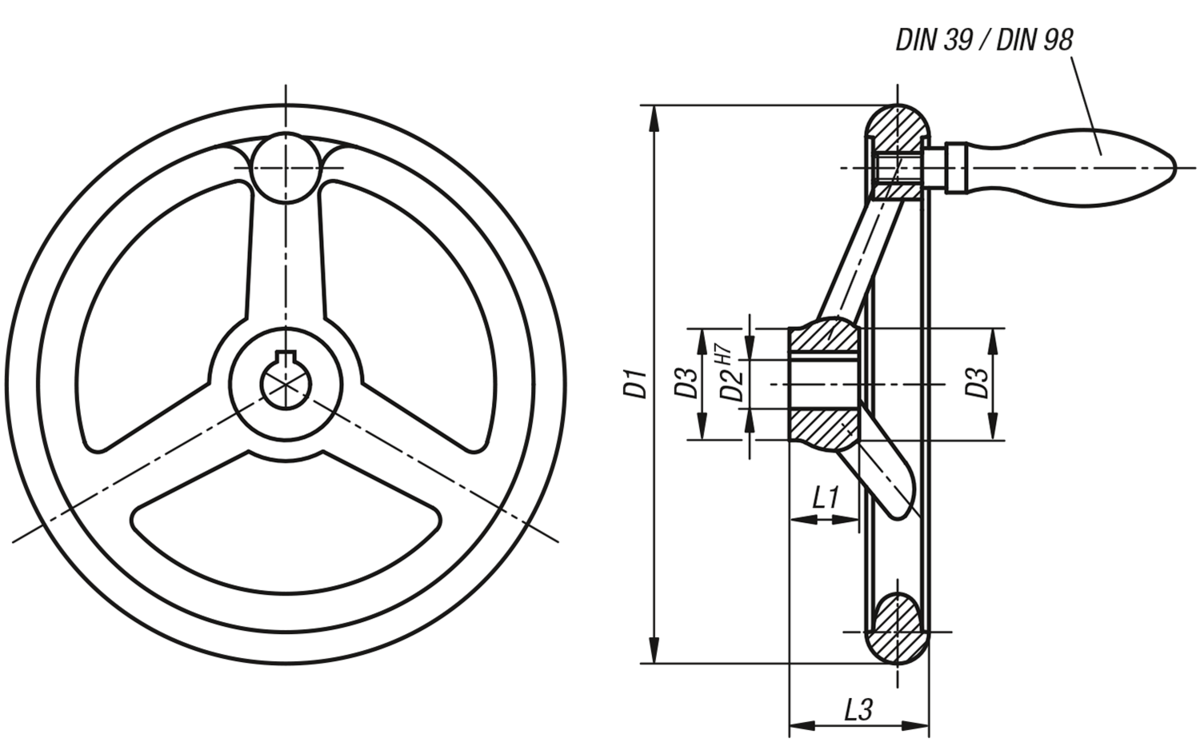

Koła ręczne DIN 950 z aluminium, z rękojeścią stałą

Więcej informacji

Rysunki

Koła ręczne DIN 950 z aluminium, z rękojeścią stałą

Wybór/filtr artykułów

Nr Zamówienia	Wersja 1	D1	D2	D3	L1	L3	B3	T	Liczba ramion	stała rękojeść z obłym chwytem DIN 39 typ E	Cena
K0160.2080X10	otwór pasowany	80	10H7	25	16	29	-	-	3	ø16 x M6 x 50	69,20 PLN
K0160.2080X12	otwór pasowany	80	12H7	25	16	29	-	-	3	ø16 x M6 x 50	69,20 PLN
K0160.2100X10	otwór pasowany	100	10H7	29	17	33	-	-	3	ø16 x M6 x 50	76,63 PLN
K0160.2100X12	otwór pasowany	100	12H7	29	17	33	-	-	3	ø16 x M6 x 50	76,63 PLN
K0160.2125X12	otwór pasowany	125	12H7	31	18	36	-	-	3	ø20 x M8 x 64	95,69 PLN
K0160.2125X14	otwór pasowany	125	14H7	31	18	36	-	-	3	ø20 x M8 x 64	95,69 PLN
K0160.2140X14	otwór pasowany	140	14H7	36	19	39	-	-	3	ø20 x M8 x 64	106,52 PLN
K0160.2140X16	otwór pasowany	140	16H7	36	19	39	-	-	3	ø20 x M8 x 64	106,52 PLN
K0160.2160X14	otwór pasowany	160	14H7	36	20	40	-	-	3	ø25 x M10 x 80	126,72 PLN
K0160.2160X16	otwór pasowany	160	16H7	36	20	40	-	-	3	ø25 x M10 x 80	126,72 PLN
K0160.2180X16	otwór pasowany	180	16H7	37	22	43	-	-	3	ø25 x M10 x 80	142,62 PLN
K0160.2180X18	otwór pasowany	180	18H7	37	22	43	-	-	3	ø25 x M10 x 80	142,62 PLN
K0160.2200X18	otwór pasowany	200	18H7	43	24	45	-	-	3	ø25 x M10 x 80	164,64 PLN
K0160.2200X22	otwór pasowany	200	22H7	43	24	45	-	-	3	ø25 x M10 x 80	164,64 PLN
K0160.2250X22	otwór pasowany	250	22H7	49	28	50	-	-	5	ø32 x M12 x 100	258,35 PLN
K0160.2250X26	otwór pasowany	250	26H7	49	28	50	-	-	5	ø32 x M12 x 100	258,35 PLN
K0160.2315X26	otwór pasowany	315	26H7	54	33	56	-	-	5	ø32 x M12 x 100	371,84 PLN
K0160.2315X30	otwór pasowany	315	30H7	54	33	56	-	-	5	ø32 x M12 x 100	371,84 PLN
K0160.2400X30	otwór pasowany	400	30H7	65	38	63	-	-	5	ø36 x M16 x 112	675,43 PLN
K0160.2400X34	otwór pasowany	400	34H7	65	38	63	-	-	5	ø36 x M16 x 112	675,43 PLN
K0160.2500X34	otwór pasowany	500	34H7	79	45	72	-	-	5	ø36 x M16 x 112	1 053,51 PLN
K0160.2500X40	otwór pasowany	500	40H7	79	45	72	-	-	5	ø36 x M16 x 112	1 053,51 PLN
K0160.3080X10	otwór pasowany z rowkiem	80	10H7	25	16	29	3	11,4	3	ø16 x M6 x 50	78,56 PLN
K0160.3080X12	otwór pasowany z rowkiem	80	12H7	25	16	29	4	13,8	3	ø16 x M6 x 50	78,56 PLN
K0160.3100X10	otwór pasowany z rowkiem	100	10H7	29	17	33	3	11,4	3	ø16 x M6 x 50	84,35 PLN
K0160.3100X12	otwór pasowany z rowkiem	100	12H7	29	17	33	4	13,8	3	ø16 x M6 x 50	84,35 PLN
K0160.3125X12	otwór pasowany z rowkiem	125	12H7	31	18	36	4	13,8	3	ø20 x M8 x 64	104,05 PLN
K0160.3125X14	otwór pasowany z rowkiem	125	14H7	31	18	36	5	16,3	3	ø20 x M8 x 64	104,05 PLN
K0160.3140X14	otwór pasowany z rowkiem	140	14H7	36	19	39	5	16,3	3	ø20 x M8 x 64	114,90 PLN
K0160.3140X16	otwór pasowany z rowkiem	140	16H7	36	19	39	5	18,3	3	ø20 x M8 x 64	114,90 PLN
K0160.3160X14	otwór pasowany z rowkiem	160	14H7	36	20	40	5	16,3	3	ø25 x M10 x 80	135,43 PLN
K0160.3160X16	otwór pasowany z rowkiem	160	16H7	36	20	40	5	18,3	3	ø25 x M10 x 80	135,43 PLN
K0160.3180X16	otwór pasowany z rowkiem	180	16H7	37	22	43	5	18,3	3	ø25 x M10 x 80	151,17 PLN
K0160.3180X18	otwór pasowany z rowkiem	180	18H7	37	22	43	6	20,8	3	ø25 x M10 x 80	151,17 PLN
K0160.3200X18	otwór pasowany z rowkiem	200	18H7	43	24	45	6	20,8	3	ø25 x M10 x 80	174,14 PLN
K0160.3200X22	otwór pasowany z rowkiem	200	22H7	43	24	45	6	24,8	3	ø25 x M10 x 80	174,14 PLN
K0160.3250X22	otwór pasowany z rowkiem	250	22H7	49	28	50	6	24,8	5	ø32 x M12 x 100	270,17 PLN
K0160.3250X26	otwór pasowany z rowkiem	250	26H7	49	28	50	8	29,3	5	ø32 x M12 x 100	270,17 PLN
K0160.3315X26	otwór pasowany z rowkiem	315	26H7	54	33	56	8	29,3	5	ø32 x M12 x 100	384,37 PLN
K0160.3315X30	otwór pasowany z rowkiem	315	30H7	54	33	56	8	33,3	5	ø32 x M12 x 100	384,37 PLN
K0160.3400X30	otwór pasowany z rowkiem	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 112	688,94 PLN
K0160.3400X34	otwór pasowany z rowkiem	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 112	688,94 PLN
K0160.3500X34	otwór pasowany z rowkiem	500	34H7	79	45	72	10	37,3	5	ø36 x M16 x 112	1 085,00 PLN
K0160.3500X40	otwór pasowany z rowkiem	500	40H7	79	45	72	12	43,3	5	ø36 x M16 x 112	1 085,00 PLN

Koła ręczne DIN 950 z aluminium, z rękojeścią obrotową

Więcej informacji

Rysunki

Koła ręczne DIN 950 z aluminium, z rękojeścią obrotową

Wybór/filtr artykułów

Nr Zamówienia	Wersja 1	D1	D2	D3	L1	L3	B3	T	Liczba ramion	obrotowa rękojeść z obłym chwytem DIN 98 typ E	Cena
K0160.4080X10	otwór pasowany	80	10H7	25	16	29	-	-	3	ø16 x M6 x 54.5	86,13 PLN
K0160.4080X12	otwór pasowany	80	12H7	25	16	29	-	-	3	ø16 x M6 x 54.5	86,13 PLN
K0160.4100X10	otwór pasowany	100	10H7	29	17	33	-	-	3	ø16 x M6 x 54.5	89,40 PLN
K0160.4100X12	otwór pasowany	100	12H7	29	17	33	-	-	3	ø16 x M6 x 54.5	89,40 PLN
K0160.4125X12	otwór pasowany	125	12H7	31	18	36	-	-	3	ø20 x M8 x 67	108,66 PLN
K0160.4125X14	otwór pasowany	125	14H7	31	18	36	-	-	3	ø20 x M8 x 67	108,66 PLN
K0160.4140X14	otwór pasowany	140	14H7	36	19	39	-	-	3	ø20 x M8 x 67	121,97 PLN
K0160.4140X16	otwór pasowany	140	16H7	36	19	39	-	-	3	ø20 x M8 x 67	121,97 PLN
K0160.4160X14	otwór pasowany	160	14H7	36	20	40	-	-	3	ø25 x M10 x 83	140,98 PLN
K0160.4160X16	otwór pasowany	160	16H7	36	20	40	-	-	3	ø25 x M10 x 83	140,98 PLN
K0160.4180X16	otwór pasowany	180	16H7	37	22	43	-	-	3	ø25 x M10 x 83	171,82 PLN
K0160.4180X18	otwór pasowany	180	18H7	37	22	43	-	-	3	ø25 x M10 x 83	171,82 PLN
K0160.4200X18	otwór pasowany	200	18H7	43	24	45	-	-	3	ø25 x M10 x 83	183,50 PLN
K0160.4200X22	otwór pasowany	200	22H7	43	24	45	-	-	3	ø25 x M10 x 83	183,50 PLN
K0160.4250X22	otwór pasowany	250	22H7	49	28	50	-	-	5	ø32 x M12 x 105,5	277,99 PLN
K0160.4250X26	otwór pasowany	250	26H7	49	28	50	-	-	5	ø32 x M12 x 105,5	277,99 PLN
K0160.4315X26	otwór pasowany	315	26H7	54	33	56	-	-	5	ø32 x M12 x 105,5	401,90 PLN
K0160.4315X30	otwór pasowany	315	30H7	54	33	56	-	-	5	ø32 x M12 x 105,5	401,90 PLN
K0160.4400X30	otwór pasowany	400	30H7	65	38	63	-	-	5	ø36 x M16 x 117	670,53 PLN
K0160.4400X34	otwór pasowany	400	34H7	65	38	63	-	-	5	ø36 x M16 x 117	670,53 PLN
K0160.4500X34	otwór pasowany	500	34H7	79	45	72	-	-	5	ø36 x M16 x 117	1 040,64 PLN
K0160.4500X40	otwór pasowany	500	40H7	79	45	72	-	-	5	ø36 x M16 x 117	1 040,64 PLN
K0160.5080X10	otwór pasowany z rowkiem	80	10H7	25	16	29	3	11,4	3	ø16 x M6 x 54.5	93,12 PLN
K0160.5080X12	otwór pasowany z rowkiem	80	12H7	25	16	29	4	13,8	3	ø16 x M6 x 54.5	93,12 PLN
K0160.5100X10	otwór pasowany z rowkiem	100	10H7	29	17	33	3	11,4	3	ø16 x M6 x 54.5	99,35 PLN
K0160.5100X12	otwór pasowany z rowkiem	100	12H7	29	17	33	4	13,8	3	ø16 x M6 x 54.5	99,35 PLN
K0160.5125X12	otwór pasowany z rowkiem	125	12H7	31	18	36	4	13,8	3	ø20 x M8 x 67	119,49 PLN
K0160.5125X14	otwór pasowany z rowkiem	125	14H7	31	18	36	5	16,3	3	ø20 x M8 x 67	119,49 PLN
K0160.5140X14	otwór pasowany z rowkiem	140	14H7	36	19	39	5	16,3	3	ø20 x M8 x 67	133,16 PLN
K0160.5140X16	otwór pasowany z rowkiem	140	16H7	36	19	39	5	18,3	3	ø20 x M8 x 67	133,16 PLN
K0160.5160X14	otwór pasowany z rowkiem	160	14H7	36	20	40	5	16,3	3	ø25 x M10 x 83	148,70 PLN
K0160.5160X16	otwór pasowany z rowkiem	160	16H7	36	20	40	5	18,3	3	ø25 x M10 x 83	148,70 PLN
K0160.5180X16	otwór pasowany z rowkiem	180	16H7	37	22	43	5	18,3	3	ø25 x M10 x 83	179,98 PLN
K0160.5180X18	otwór pasowany z rowkiem	180	18H7	37	22	43	6	20,8	3	ø25 x M10 x 83	179,98 PLN
K0160.5200X18	otwór pasowany z rowkiem	200	18H7	43	24	45	6	20,8	3	ø25 x M10 x 83	192,46 PLN
K0160.5200X22	otwór pasowany z rowkiem	200	22H7	43	24	45	6	24,8	3	ø25 x M10 x 83	192,46 PLN
K0160.5250X22	otwór pasowany z rowkiem	250	22H7	49	28	50	6	24,8	5	ø32 x M12 x 105,5	288,59 PLN
K0160.5250X26	otwór pasowany z rowkiem	250	26H7	49	28	50	8	29,3	5	ø32 x M12 x 105,5	288,59 PLN
K0160.5315X26	otwór pasowany z rowkiem	315	26H7	54	33	56	8	29,3	5	ø32 x M12 x 105,5	413,52 PLN
K0160.5315X30	otwór pasowany z rowkiem	315	30H7	54	33	56	8	33,3	5	ø32 x M12 x 105,5	413,52 PLN
K0160.5400X30	otwór pasowany z rowkiem	400	30H7	65	38	63	8	33,3	5	ø36 x M16 x 117	683,60 PLN
K0160.5400X34	otwór pasowany z rowkiem	400	34H7	65	38	63	10	37,3	5	ø36 x M16 x 117	683,60 PLN
K0160.5500X34	otwór pasowany z rowkiem	500	34H7	79	45	72	10	37,3	5	ø36 x M16 x 117	1 066,73 PLN
K0160.5500X40	otwór pasowany z rowkiem	500	40H7	79	45	72	12	43,3	5	ø36 x M16 x 117	1 066,73 PLN
