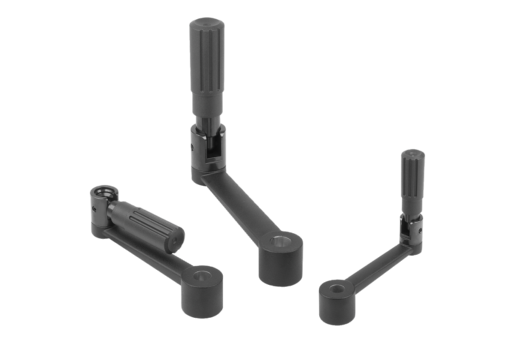

Korbki aluminiowe z rękojeścią składaną

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Koła ręczne, Korby, Wskaźniki położenia
    - Korbki aluminiowe z rękojeścią składaną

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:Korba aluminiowa.
Uchwyt cylindryczny z termoplastu i stali.Wersja:Korba czarna powlekana proszkowo.
Termoplast czarnoszary.
Części stalowe oksydowane.Wskazówka:Podobne do DIN 469.
W przypadku wersji z otworem poprzecznym mocowanie odbywa się za pomocą wkręcanego wkrętu bez łba ISO 4027 (DIN 914).Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0997 Korbki aluminiowe z rękojeścią składaną

244 kB

Rysunki (przegląd ogólny)

Korbki aluminiowe z rękojeścią składaną, z otworem pasowanym

Więcej informacji

Rysunki

Korbki aluminiowe z rękojeścią składaną, z otworem pasowanym

Wybór/filtr artykułów

Nr Zamówienia	Wersja 1	Wersja 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L	Cena
K0997.1110	otwór pasowany	bez otworu poprzecznego	80	24	10	16	-	89	49	22	13,4	-	100	131,78 PLN
K0997.1212	otwór pasowany	bez otworu poprzecznego	100	28	12	20	-	108	59,5	26	16	-	124	145,05 PLN
K0997.1314	otwór pasowany	bez otworu poprzecznego	125	30	14	25	-	140	83	28	15,8	-	153	165,11 PLN
K0997.1417	otwór pasowany	bez otworu poprzecznego	160	34	17	25	-	144	83	32	19,6	-	190	186,68 PLN
K0997.11106	otwór pasowany	z otworem poprzecznym	80	24	10	16	M6	89	49	22	13,4	7,5	100	146,59 PLN
K0997.12126	otwór pasowany	z otworem poprzecznym	100	28	12	20	M6	107,9	59,4	26	16	7,5	124	159,86 PLN
K0997.13146	otwór pasowany	z otworem poprzecznym	125	30	14	26	M6	140,5	83,5	28	15,8	7,5	153	179,92 PLN
K0997.14176	otwór pasowany	z otworem poprzecznym	160	34	17	26	M6	144,5	83,5	32	19,6	7,5	190	201,49 PLN

Korbki aluminiowe z rękojeścią składaną, z czworokątem wewnętrznym

Więcej informacji

Rysunki

Korbki aluminiowe z rękojeścią składaną, z czworokątem wewnętrznym

Wybór/filtr artykułów

Nr Zamówienia	Wersja 1	Wersja 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	Cena
K0997.2110	czworokąt wewnętrzny	bez otworu poprzecznego	80	24	16	-	89	49	22	13,4	-	100	10	139,07 PLN
K0997.2212	czworokąt wewnętrzny	bez otworu poprzecznego	100	28	20	-	108	59,5	26	16	-	124	12	156,38 PLN
K0997.2314	czworokąt wewnętrzny	bez otworu poprzecznego	125	30	25	-	140	83	28	15,8	-	153	14	172,45 PLN
K0997.2417	czworokąt wewnętrzny	bez otworu poprzecznego	160	34	25	-	144	83	32	19,6	-	190	17	191,71 PLN
K0997.21106	czworokąt wewnętrzny	z otworem poprzecznym	80	24	16	M6	89	49	22	13,4	7,5	100	10	153,88 PLN
K0997.22126	czworokąt wewnętrzny	z otworem poprzecznym	100	28	20	M6	107,9	59,4	26	16	7,5	124	12	171,19 PLN
K0997.23146	czworokąt wewnętrzny	z otworem poprzecznym	125	30	26	M6	140,5	83,5	28	15,8	7,5	153	14	187,27 PLN
K0997.24176	czworokąt wewnętrzny	z otworem poprzecznym	160	34	26	M6	144,5	83,5	32	19,6	7,5	190	17	206,52 PLN
