K1038Zestaw montażowy typ B |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Trzpienie, śruby i nakrętki młoteczkowe – stal. Sworzeń centrujący i zaślepki – poliamid wzmocniony włóknem szklanym. Wersja:Trzpienie, śruby i nakrętki młoteczkowe ocynkowane. Sworzeń centrujący i zaślepki czarne.Wskazówka:Zestawy połączeniowe przeznaczone są do prostokątnego łączenia dwóch profili aluminiowych. Umożliwiają one dowolne pozycjonowanie profili. Nadają się do dużych obciążeń oraz przyjmowania sił skręcających.
Niewielkie nadkłady produkcyjne. Zestaw połączeniowy wymaga tylko jednostronnego wywiercenia otworu Ø17 mm. Zestaw połączeniowy K1038.0828 wymaga tylko jednostronnego wywiercenia otworu Ø11 mm.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

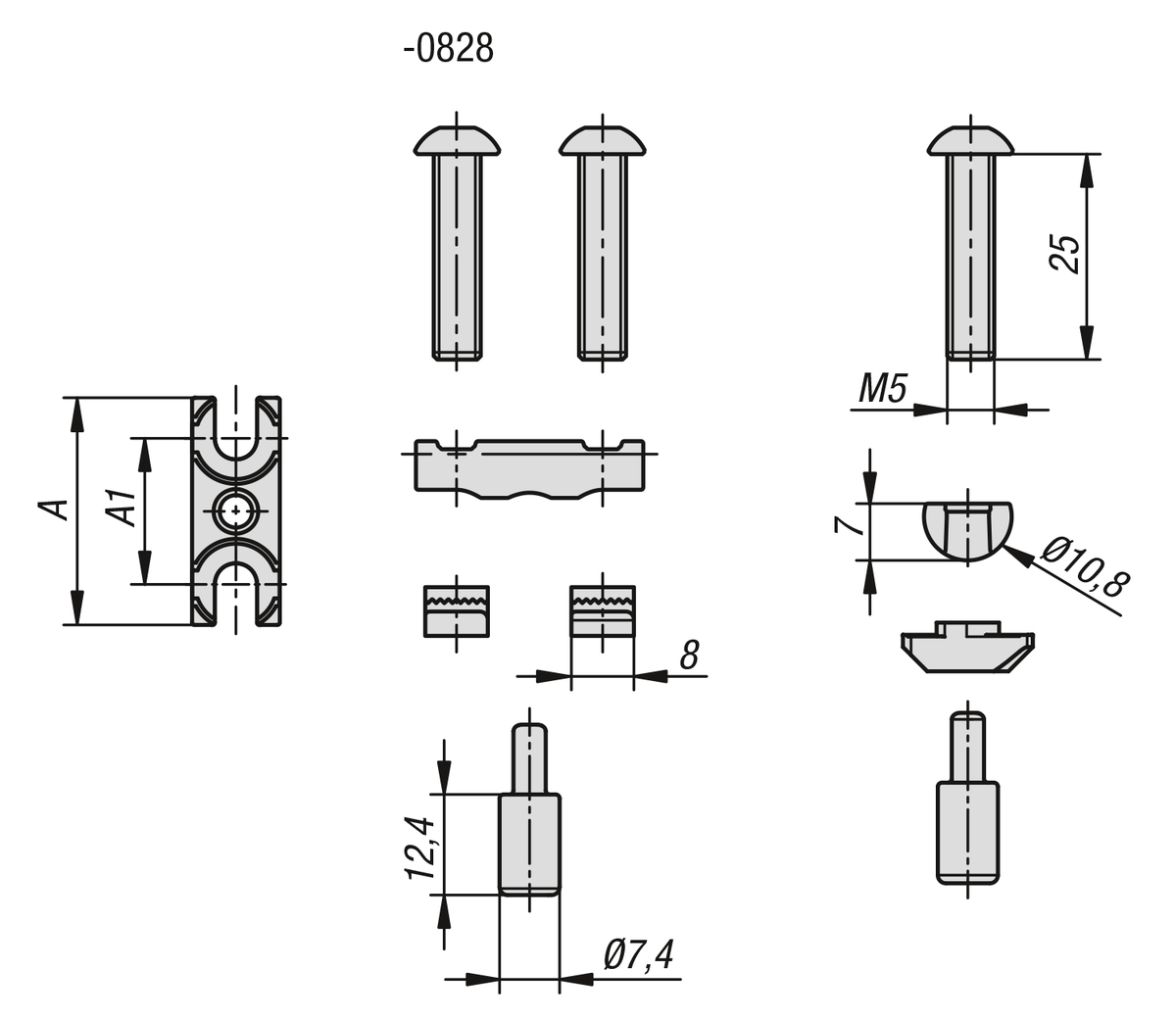

Nr Zamówienia | Typ | Szerokość rowka | A | A1 | A2 | D | L | L1 | CAD | Osp. | Cena | Zamów |
---|
K1038.0828 | B | 8 | 28 | 18 | - | 11 | - | 18 | | | 25,10 PLN | | K1038.1040 | B | 10 | 37 | 23 | - | 17 | 40 | 22,5 | | | 19,62 PLN | | K1038.1045 | B | 10 | 42 | 28 | - | 17 | 45 | 22,5 | | | 19,62 PLN | | K1038.1060 | B | 10 | 57 | 43 | - | 17 | 60 | 22,5 | | | 24,63 PLN | | K1038.1080 | B | 10 | 77 | 63 | 40 | 17 | 80 | 22,5 | | | 25,36 PLN | | K1038.1090 | B | 10 | 87 | 73 | 45 | 17 | 90 | 22,5 | | | 25,36 PLN | |
