Nakrętki do rowków teowych wsuwane z progiem typ I

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy do maszyn i przyrządów
    - Osprzęt do profili aluminiowych
      - Nakrętki do rowków teowych wsuwane z progiem typ I

Opis artykułu/ilustracje produktu

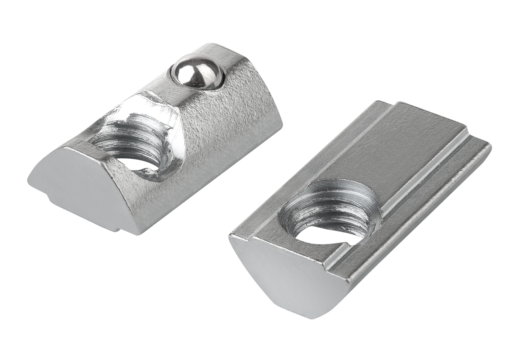

OpisMateriał:Stal.Wersja:Ocynkowane.Wskazówka:Nakrętka do rowków teowych jest wsuwana bocznie do rowka profilowego, dzięki czemu możliwe jest również umieszczenie jej w już istniejących systemach. Dzięki ułożyskowanej sprężynowo kulce możliwe jest zamocowanie nakrętki w każdym dowolnym miejscu rowka profilowego. Próg umożliwia wyśrodkowanie nakrętki w rowku profilowym, co zapewnia zawsze optymalną powierzchnię przylegania.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1024 Nakrętki do rowków teowych wsuwane z progiem typ I

263 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Szerokość rowka	D	B	B1	H	H1	H2	L	Cena
K1024.0604	A	6	M4	10,5	6,5	6,9	1	0,6	17	2,54 PLN
K1024.0605	A	6	M5	10,5	6,5	6,9	1	0,6	17	2,54 PLN
K1024.0606	A	6	M6	10,5	6,5	6,9	1	0,6	17	2,54 PLN
K1024.0803	B	8	M3	13,5	7,8	7,2	1,75	0,8	22	2,28 PLN
K1024.0804	B	8	M4	13,5	7,8	7,2	1,75	0,8	22	2,28 PLN
K1024.0805	B	8	M5	13,5	7,8	7,2	1,75	0,8	22	2,28 PLN
K1024.0806	B	8	M6	13,5	7,8	7,2	1,75	0,8	22	2,28 PLN
K1024.0808	B	8	M8	13,5	7,8	7,2	1,75	0,8	22	2,28 PLN
