K0377

Nakrętki do rowków teowych rozszerzona DIN 508

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy do maszyn i przyrządów
    - Osprzęt do profili aluminiowych
      - Nakrętki do rowków teowych rozszerzona DIN 508

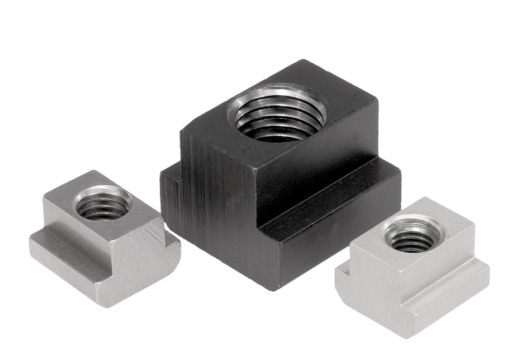

Opis artykułu/ilustracje produktu

OpisMateriał:

Stal do ulepszania cieplnego, klasa 10, EN AW-7075 lub stal nierdzewna 1.4571.

Wersja:Stal ulepszona (czarna).
Aluminium i stal nierdzewna niepowlekana.Wskazówka:Aluminiowe nakrętki do rowków teowych są wyposażone w stalowe wstawki gwintowe.

Trwałość wersji ze stali nierdzewnej:
Rm = 700 N/mm², Rp0,2 = 450 N/mm².Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0377 Nakrętki do rowków teowychrozszerzona DIN 508

204 kB

Klasy wytrzymałości

43,1 kB

Przegląd norm w odniesieniu do elementów złącznych

718 kB

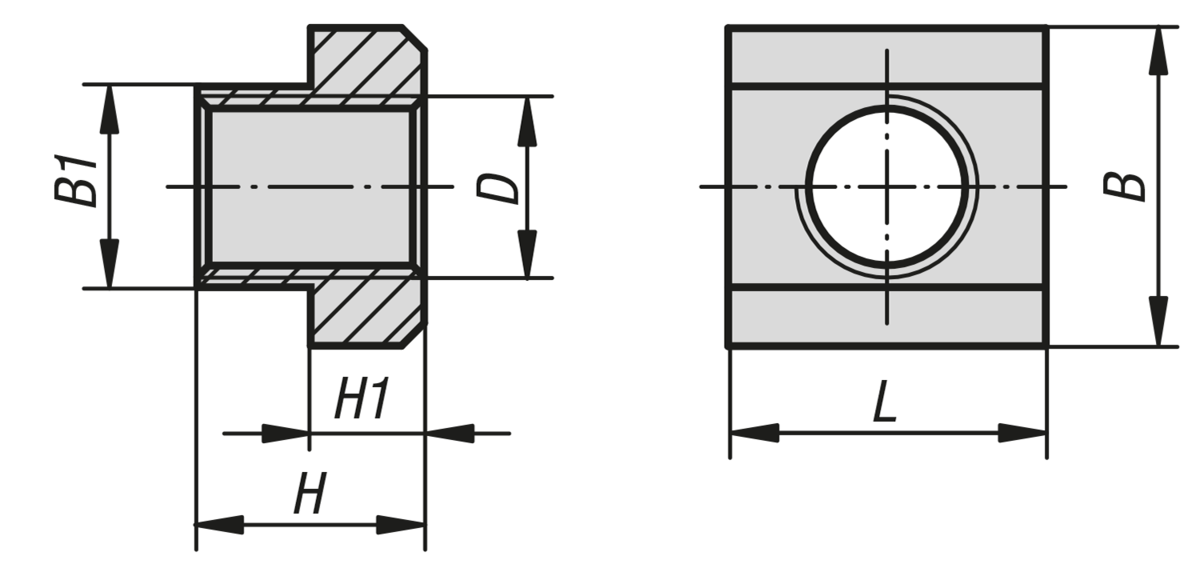

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	Powierzchnia korpusu	Szerokość rowka	B	B1	D	H	H1	L	Cena
K0377.05	stal po ulepszeniu cieplnym	ulepszona (czarny)	6	10	5,6	M5	8	4	10	5,96 PLN
K0377.06	stal po ulepszeniu cieplnym	ulepszona (czarny)	8	13	7,6	M6	10	6	13	6,21 PLN
K0377.061	stal po ulepszeniu cieplnym	ulepszona (czarny)	10	15	9,6	M6	12	6	15	8,13 PLN
K0377.08	stal po ulepszeniu cieplnym	ulepszona (czarny)	10	15	9,6	M8	12	6	15	6,58 PLN
K0377.081	stal po ulepszeniu cieplnym	ulepszona (czarny)	12	18	11,6	M8	14	7	18	8,80 PLN
K0377.082	stal po ulepszeniu cieplnym	ulepszona (czarny)	14	22	13,6	M8	16	8	22	10,41 PLN
K0377.10	stal po ulepszeniu cieplnym	ulepszona (czarny)	12	18	11,6	M10	14	7	18	7,30 PLN
K0377.101	stal po ulepszeniu cieplnym	ulepszona (czarny)	14	22	13,6	M10	16	8	22	10,41 PLN
K0377.12	stal po ulepszeniu cieplnym	ulepszona (czarny)	14	22	13,6	M12	16	8	22	8,18 PLN
K0377.121	stal po ulepszeniu cieplnym	ulepszona (czarny)	16	25	15,6	M12	18	9	25	12,63 PLN
K0377.122	stal po ulepszeniu cieplnym	ulepszona (czarny)	18	28	17,6	M12	20	10	28	15,69 PLN
K0377.123	stal po ulepszeniu cieplnym	ulepszona (czarny)	20	32	19,6	M12	24	12	32	24,22 PLN
K0377.124	stal po ulepszeniu cieplnym	ulepszona (czarny)	22	35	21,6	M12	28	14	35	28,98 PLN
K0377.14	stal po ulepszeniu cieplnym	ulepszona (czarny)	16	25	15,6	M14	18	9	25	10,20 PLN
K0377.141	stal po ulepszeniu cieplnym	ulepszona (czarny)	18	28	17,6	M14	20	10	28	15,69 PLN
K0377.16	stal po ulepszeniu cieplnym	ulepszona (czarny)	18	28	17,6	M16	20	10	28	12,63 PLN
K0377.161	stal po ulepszeniu cieplnym	ulepszona (czarny)	20	32	19,6	M16	24	12	32	22,41 PLN
K0377.163	stal po ulepszeniu cieplnym	ulepszona (czarny)	24	40	23,6	M16	32	16	40	41,56 PLN
K0377.164	stal po ulepszeniu cieplnym	ulepszona (czarny)	28	44	27,6	M16	36	18	44	47,87 PLN
K0377.18	stal po ulepszeniu cieplnym	ulepszona (czarny)	20	32	19,6	M18	24	12	32	21,53 PLN
K0377.181	stal po ulepszeniu cieplnym	ulepszona (czarny)	22	35	21,6	M18	28	14	35	31,67 PLN
K0377.20	stal po ulepszeniu cieplnym	ulepszona (czarny)	22	35	21,6	M20	28	14	35	24,90 PLN
K0377.201	stal po ulepszeniu cieplnym	ulepszona (czarny)	24	40	23,6	M20	32	16	40	47,30 PLN
K0377.202	stal po ulepszeniu cieplnym	ulepszona (czarny)	28	44	27,6	M20	36	18	44	49,78 PLN
K0377.22	stal po ulepszeniu cieplnym	ulepszona (czarny)	24	40	23,6	M22	32	16	40	38,35 PLN
K0377.24	stal po ulepszeniu cieplnym	ulepszona (czarny)	28	44	27,6	M24	36	18	44	44,67 PLN
K0377.241	stal po ulepszeniu cieplnym	ulepszona (czarny)	36	54	35,5	M24	44	22	54	95,90 PLN
K0377.27	stal po ulepszeniu cieplnym	ulepszona (czarny)	32	50	31,5	M27	40	20	50	142,06 PLN
K0377.30	stal po ulepszeniu cieplnym	ulepszona (czarny)	36	54	35,5	M30	44	22	54	109,92 PLN
K0377.36	stal po ulepszeniu cieplnym	ulepszona (czarny)	42	65	41,5	M36	52	26	65	211,40 PLN
K0377.204	aluminium	z połyskiem	6	10	5,6	M4	8	4	10	35,56 PLN
K0377.206	aluminium	z połyskiem	8	13	7,6	M6	10	6	13	35,29 PLN
K0377.2061	aluminium	z połyskiem	10	15	9,6	M6	12	6	15	Na zapytanie
K0377.208	aluminium	z połyskiem	12	18	11,6	M8	14	7	18	Na zapytanie
K0377.210	aluminium	z połyskiem	14	22	13,6	M10	16	8	22	72,92 PLN
K0377.216	aluminium	z połyskiem	22	35	21,6	M16	28	14	35	119,23 PLN
K0377.806	stal nierdzewna A4	z połyskiem	8	13	7,6	M6	10	6	13	15,38 PLN
K0377.808	stal nierdzewna A4	z połyskiem	10	15	9,6	M8	12	6	15	16,82 PLN
K0377.810	stal nierdzewna A4	z połyskiem	12	18	11,6	M10	14	7	18	20,91 PLN
K0377.812	stal nierdzewna A4	z połyskiem	14	22	13,6	M12	16	8	22	28,93 PLN
K0377.814	stal nierdzewna A4	z połyskiem	16	25	15,6	M14	18	9	25	39,91 PLN
K0377.816	stal nierdzewna A4	z połyskiem	18	28	17,6	M16	20	10	28	52,43 PLN
