K1034Zestawy połączeniowe centralne typ I |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|

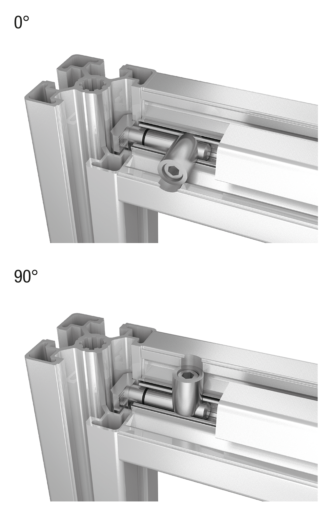

OpisMateriał:Stal.Wersja:Ocynkowane.Wskazówka:Zestawy połączeniowe przeznaczone są do łączenia dwóch profili aluminiowych pod kątem prostym. Zestawy połączeniowe pozwalają na dowolne pozycjonowanie profili. Położone względem siebie pod kątem prostym rowki profilowe pozostają wolne. Dzięki temu w rowkach profilowych można zamocować elementy płaskie bez konieczności dalszej obróbki.
Ze względu na zmniejszoną siłę zaciskową i brak zabezpieczenia przed przekręceniem te zestawy łączników należy stosować tylko w połączeniu z elementami płaskimi i konstrukcjami o niewielkim obciążeniu.

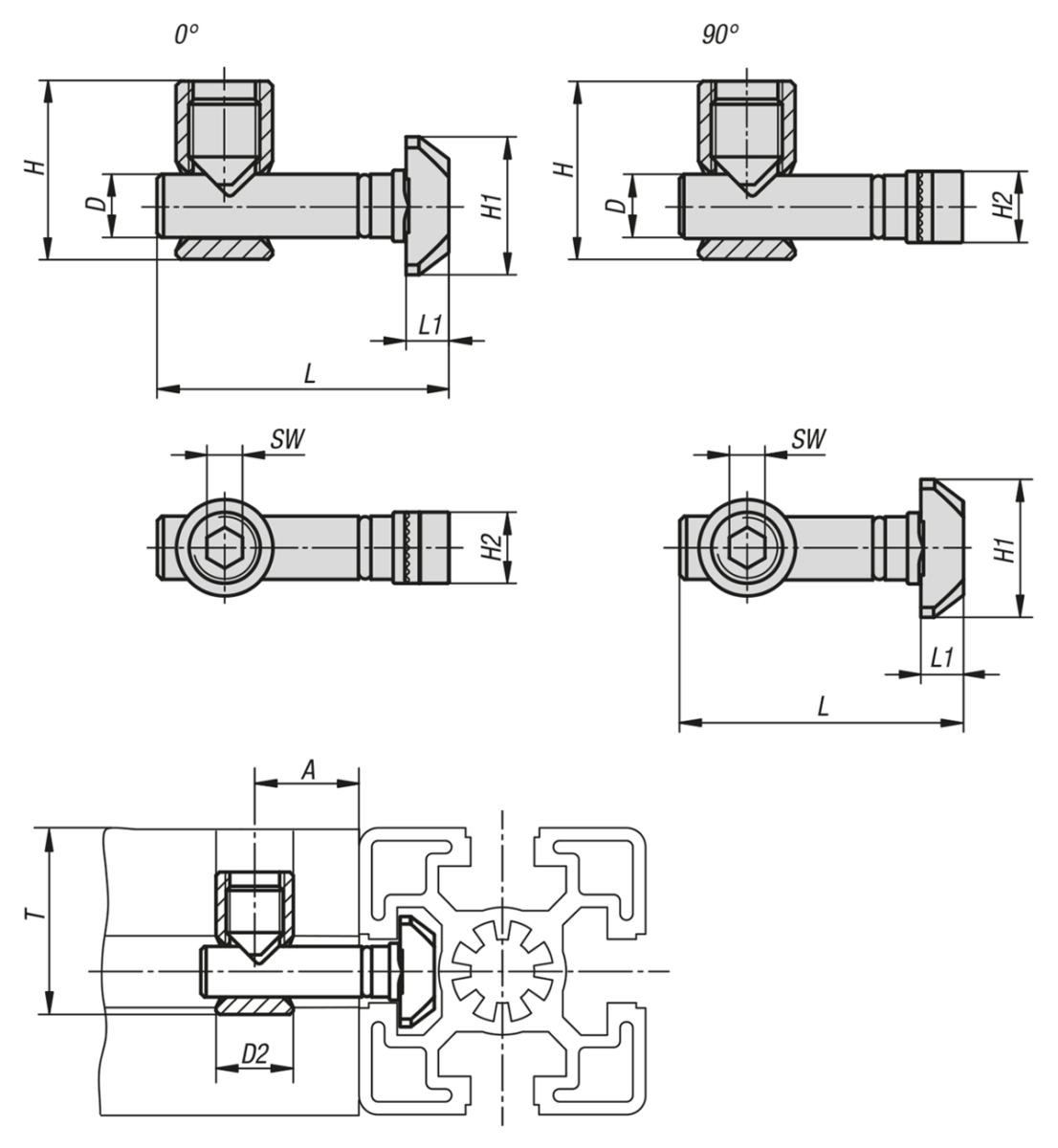

Niewielkie nakłady na obróbkę. W celu montażu należy wywiercić otwór w jednym z profili. Otwór D2 może być również wykonany w postaci otworu przelotowego.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
| Nr Zamówienia | Typ | Szerokość
rowka | Wersja
| A | D | D2 | H | H1 | H2 | L | L1 | SW | T
dla profilu
30 | T
dla profilu
40 | T
dla profilu
45 | T
dla profilu
50 | T
dla profilu
60 | CAD | Osp. | Cena | Zamów |
|---|
| K1034.0800 | B | 8 | 0° | 18 | 7,1 | 11 | 20 | 15,5 | 8 | 33 | 4,8 | 4 | 22 | - | - | - | - |  | | 18,22 PLN | | | K1034.0890 | B | 8 | 90° | 18 | 7,1 | 11 | 20 | 15,5 | 8 | 33 | 4,8 | 4 | 22 | - | - | - | - | | | 18,22 PLN | | | K1034.1000 | B | 10 | 0° | 22,5 | 9,7 | 17 | 28 | 19,5 | 10 | 45,5 | 5,5 | 6 | - | 31 | 34 | 36 | 41 | | | 13,10 PLN | | | K1034.1090 | B | 10 | 90° | 22,5 | 9,7 | 17 | 28 | 19,5 | 10 | 45,5 | 5,5 | 6 | - | 31 | 34 | 36 | 41 | | | 13,10 PLN | |
