    - Talerzyki do stopek wahliwych cynkowy odlew ciśnieniowy lub stal nierdzewna
      - Talerzyki do stopek wychylnych – cynkowy odlew ciśnieniowy lub stal nierdzewna, typ A

Opis artykułu/ilustracje produktu

OpisMateriał:

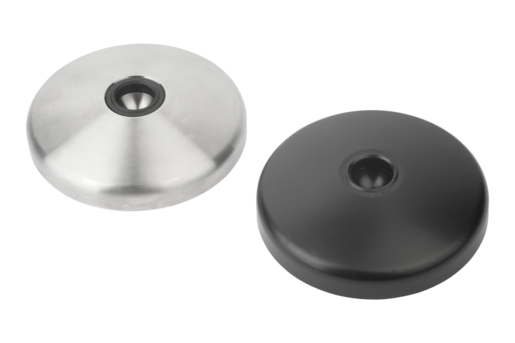

Podstawa z cynkowego stopu ciśnieniowego lub stali szlachetnej 1.4305.

Wersja:Talerzyk – cynkowy odlew ciśnieniowy, czarna powłoka proszkowa.
Talerzyk – stal nierdzewna z połyskiem.Wskazówka:Stopki wahliwe składają się z talerzyka i trzpienia gwintowanego lub głowicy kulowej. Każdy talerzyk można zestawić z każdym trzpieniem gwintowanym bądź głowicą kulową.
Odpowiednie trzpienie gwintowane – patrz K0421.
Odpowiednie głowice kulowe – patrz K0422.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0416_A Talerzyki do stopek wychylnych – cynkowy odlew ciśnieniowy lub stal nierdzewna, typ A

117 kB

Wskazówka techniczna dla stopek wahliwych

415 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	D	A	H	Obciążalność maks. kN	Cena
K0416.10301	A	cynk	30	-	18	20	24,84 PLN
K0416.10401	A	cynk	40	-	18	30	28,40 PLN
K0416.10451	A	cynk	45	-	18	30	33,48 PLN
K0416.10501	A	cynk	50	-	18	30	33,48 PLN
K0416.10601	A	cynk	60	-	18	30	39,48 PLN
K0416.10801	A	cynk	80	-	18	30	53,63 PLN
K0416.11001	A	cynk	100	-	18	35	72,85 PLN
K0416.11201	A	cynk	120	-	18	35	80,30 PLN
K0416.10302	A	stal nierdzewna	30	-	18	20	50,60 PLN
K0416.10402	A	stal nierdzewna	40	-	18	30	56,16 PLN
K0416.10452	A	stal nierdzewna	45	-	18	30	64,04 PLN
K0416.10502	A	stal nierdzewna	50	-	18	35	74,69 PLN
K0416.10602	A	stal nierdzewna	60	-	18	35	95,15 PLN
K0416.10802	A	stal nierdzewna	80	-	18	35	151,96 PLN
K0416.11002	A	stal nierdzewna	100	-	18	40	233,71 PLN
K0416.11202	A	stal nierdzewna	120	-	18	40	303,97 PLN
