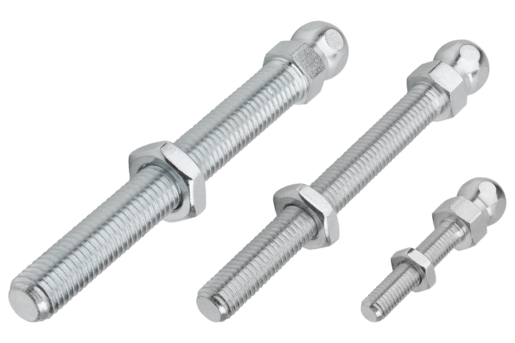

Trzpienie do stopek wahliwych stal lub stal nierdzewna

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Stopki wychylne
    - Trzpienie do stopek wahliwych stal lub stal nierdzewna

Opis artykułu/ilustracje produktu

OpisMateriał:

Stal lub stal nierdzewna 1.4305.

Wersja:Stal pasywowana na niebiesko.

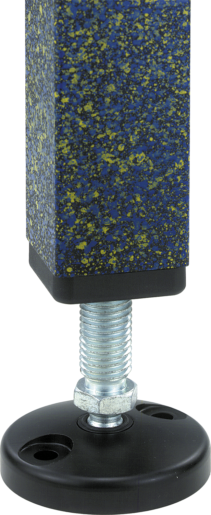

Stal nierdzewna z połyskiem.Wskazówka:Stopki wahliwe składają się z trzpienia gwintowanego i talerzyka. Każdy trzpień można zestawić z każdym talerzykiem. Całkowitą wysokość stopki oblicza się, dodając długość trzpienia + wysokość sześciokąta + 22,5 mm.
(Wysokość całkowita stopki = L1 + 22,5 mm).

W zależności od wersji przed sześciokątem na trzpieniu gwintowanym może znajdować się gwint podcięty.
Wyposażenie:- K0415 Talerzyki do stopek wahliwych z tworzywa sztucznego.
- K0415 Talerzyki do stopek wahliwych, antystatyczne.
- K0416 Talerzyki do stopek wahliwych, cynkowy odlew ciśnieniowy lub stal nierdzewna.
- K0654 Talerzyki ze wspornikiem do stopek wahliwych – tworzywo sztuczne.
- K0417 Talerzyki ze wspornikiem do stopek wychylnych, cynkowy odlew ciśnieniowy.
- K0418 Talerzyki do stopek wahliwych ze stali nierdzewnej.
- K0419 Talerzyki do stopek wahliwych tłumiące drgania.
Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0421 Trzpienie do stopek wahliwychstal lub stal nierdzewna

261 kB

Wskazówka techniczna dla stopek wahliwych

415 kB

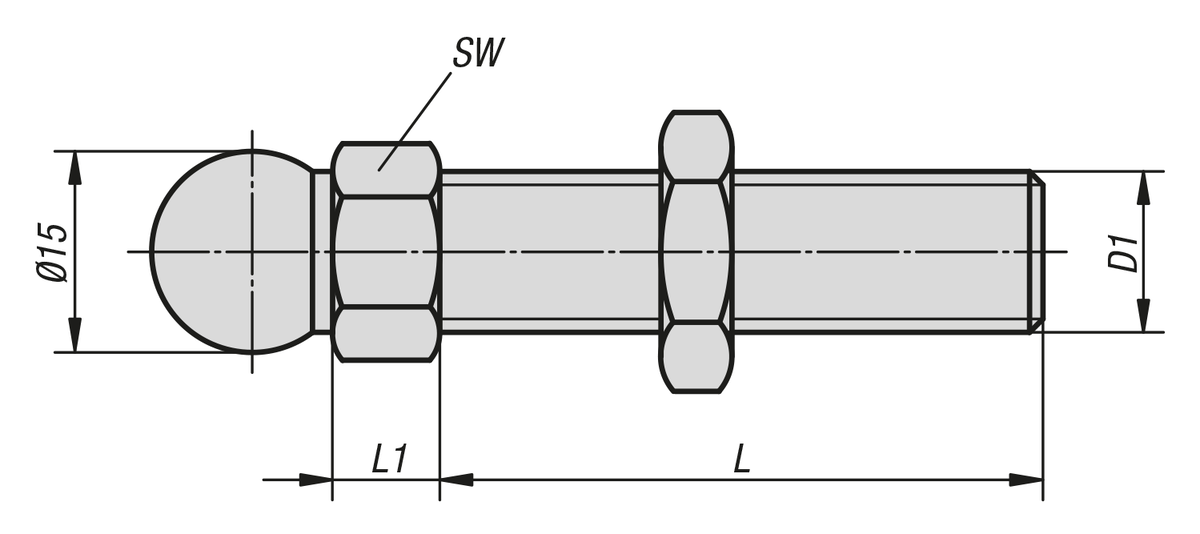

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	D1	L	L1	SW	Obciążalność maks. kN	Cena
K0421.060151	stal	M6	15	7,5	14	2	8,53 PLN
K0421.060301	stal	M6	30	7,5	14	2	8,53 PLN
K0421.080401	stal	M8	40	7,5	14	3,5	9,89 PLN
K0421.080801	stal	M8	80	7,5	14	3,5	11,12 PLN
K0421.100451	stal	M10	45	7,5	14	4,7	10,26 PLN
K0421.100701	stal	M10	70	7,5	14	4,7	10,64 PLN
K0421.100901	stal	M10	90	7,5	14	4,7	12,10 PLN
K0421.101251	stal	M10	125	7,5	14	4,7	14,58 PLN
K0421.101501	stal	M10	150	7,5	14	4,7	20,63 PLN
K0421.120451	stal	M12	45	7,5	14	7,7	9,89 PLN
K0421.120661	stal	M12	66	7,5	14	7,7	11,12 PLN
K0421.121001	stal	M12	100	7,5	14	7,7	12,10 PLN
K0421.121251	stal	M12	125	7,5	14	7,7	14,15 PLN
K0421.121501	stal	M12	150	7,5	14	7,7	15,12 PLN
K0421.140661	stal	M14	66	7,5	14	11,1	15,50 PLN
K0421.141001	stal	M14	100	7,5	14	11,1	18,04 PLN
K0421.141251	stal	M14	125	7,5	14	11,1	22,36 PLN
K0421.141501	stal	M14	150	7,5	14	11,1	29,27 PLN
K0421.160661	stal	M16	66	7,5	17	14,5	15,94 PLN
K0421.161001	stal	M16	100	7,5	17	14,5	17,17 PLN
K0421.161251	stal	M16	125	7,5	17	14,5	20,63 PLN
K0421.161501	stal	M16	150	7,5	17	14,5	21,92 PLN
K0421.162001	stal	M16	200	7,5	17	14,5	32,72 PLN
K0421.200851	stal	M20	85	10,5	22	24,3	25,81 PLN
K0421.201001	stal	M20	100	10,5	22	24,3	27,49 PLN
K0421.201251	stal	M20	125	10,5	22	24,3	30,08 PLN
K0421.201501	stal	M20	150	10,5	22	24,3	32,72 PLN
K0421.202001	stal	M20	200	10,5	22	24,3	39,53 PLN
K0421.240851	stal	M24	85	10,5	24	36,1	30,89 PLN
K0421.241001	stal	M24	100	10,5	24	36,1	34,88 PLN
K0421.241251	stal	M24	125	10,5	24	36,1	38,34 PLN
K0421.241501	stal	M24	150	10,5	24	36,1	41,10 PLN
K0421.242001	stal	M24	200	10,5	24	36,1	47,63 PLN
K0421.060152	stal nierdzewna	M6	15	7,5	14	2	11,02 PLN
K0421.060302	stal nierdzewna	M6	30	7,5	14	2	11,02 PLN
K0421.080402	stal nierdzewna	M8	40	7,5	14	3,5	17,50 PLN
K0421.080802	stal nierdzewna	M8	80	7,5	14	3,5	24,47 PLN
K0421.100452	stal nierdzewna	M10	45	7,5	14	4,7	17,88 PLN
K0421.100702	stal nierdzewna	M10	70	7,5	14	4,7	21,49 PLN
K0421.100902	stal nierdzewna	M10	90	7,5	14	4,7	24,84 PLN
K0421.101252	stal nierdzewna	M10	125	7,5	14	4,7	33,26 PLN
K0421.101502	stal nierdzewna	M10	150	7,5	14	4,7	35,48 PLN
K0421.120452	stal nierdzewna	M12	45	7,5	14	7,7	17,88 PLN
K0421.120662	stal nierdzewna	M12	66	7,5	14	7,7	21,49 PLN
K0421.121002	stal nierdzewna	M12	100	7,5	14	7,7	24,08 PLN
K0421.121252	stal nierdzewna	M12	125	7,5	14	7,7	31,86 PLN
K0421.121502	stal nierdzewna	M12	150	7,5	14	7,7	40,34 PLN
K0421.140662	stal nierdzewna	M14	66	7,5	14	11,1	33,26 PLN
K0421.141002	stal nierdzewna	M14	100	7,5	14	11,1	36,78 PLN
K0421.141252	stal nierdzewna	M14	125	7,5	14	11,1	39,10 PLN
K0421.141502	stal nierdzewna	M14	150	7,5	14	11,1	43,85 PLN
K0421.160662	stal nierdzewna	M16	66	7,5	17	14,5	32,40 PLN
K0421.161002	stal nierdzewna	M16	100	7,5	17	14,5	34,56 PLN
K0421.161252	stal nierdzewna	M16	125	7,5	17	14,5	44,56 PLN
K0421.161502	stal nierdzewna	M16	150	7,5	17	14,5	50,71 PLN
K0421.162002	stal nierdzewna	M16	200	7,5	17	14,5	77,11 PLN
K0421.200852	stal nierdzewna	M20	85	10,5	22	24,3	58,64 PLN
K0421.201002	stal nierdzewna	M20	100	10,5	22	24,3	56,98 PLN
K0421.201252	stal nierdzewna	M20	125	10,5	22	24,3	59,51 PLN
K0421.201502	stal nierdzewna	M20	150	10,5	22	24,3	64,21 PLN
K0421.202002	stal nierdzewna	M20	200	10,5	22	24,3	66,37 PLN
K0421.240852	stal nierdzewna	M24	85	10,5	24	36,1	71,88 PLN
K0421.241002	stal nierdzewna	M24	100	10,5	24	36,1	72,74 PLN
K0421.241252	stal nierdzewna	M24	125	10,5	24	36,1	78,79 PLN
K0421.241502	stal nierdzewna	M24	150	10,5	24	36,1	78,79 PLN
K0421.242002	stal nierdzewna	M24	200	10,5	24	36,1	82,51 PLN
