    - Uchwyty rurowe aluminiowe wygięte z ramieniem uchwytu z tworzywa sztucznego

Opis artykułu/ilustracje produktu

OpisMateriał:

Rura połączeniowa, aluminium EN AW-6060 lub stal nierdzewna 1.4301.
wspornik uchwytu, poliamid, wzmocniony granulatem szklanym.
Tulejka gwintowana – mosiądz.

Wersja:Rura połączeniowa, kolor naturalny lub czarny, anodowana lub stal nierdzewna, gładko szlifowana.
Wsporniki – czerń matowa.Wskazówka:Dokładne osadzenie rury na wsporniku z tworzywa sztucznego dzięki nadlewkom.Montaż:Od tyłu.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0235 Uchwyty rurowe aluminiowe wygięte z ramieniem uchwytu z tworzywa sztucznego

124 kB

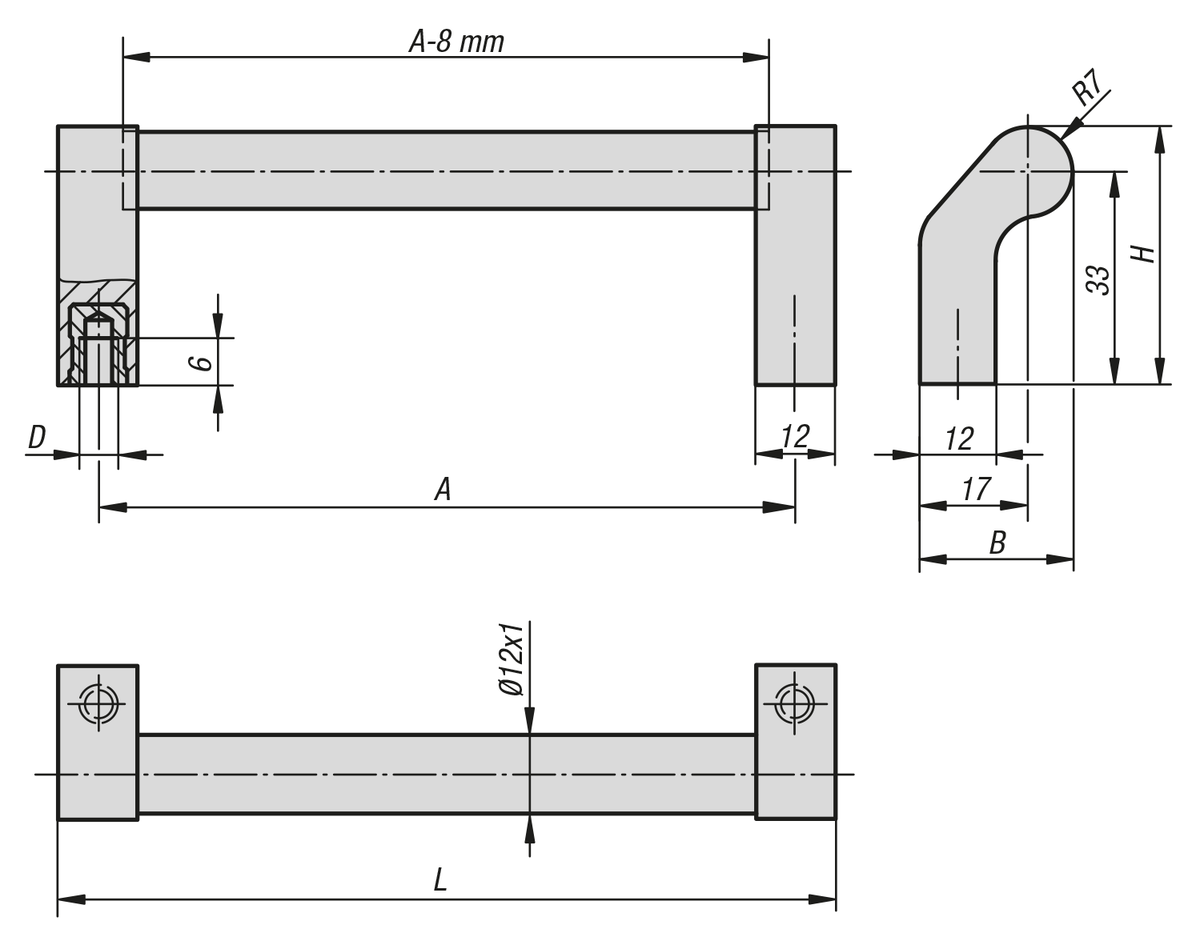

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	Kolor korpusu	A	B	D	H	L	Nośność N	Cena
K0235.088041	aluminium	anodyzowany w kolorze naturalnym	88	24	M4	40	100	200	51,65 PLN
K0235.096041	aluminium	anodyzowany w kolorze naturalnym	96	24	M4	40	108	200	52,27 PLN
K0235.120041	aluminium	anodyzowany w kolorze naturalnym	120	24	M4	40	132	200	53,72 PLN
K0235.128041	aluminium	anodyzowany w kolorze naturalnym	128	24	M4	40	140	200	54,44 PLN
K0235.160041	aluminium	anodyzowany w kolorze naturalnym	160	24	M4	40	172	200	56,41 PLN
K0235.180041	aluminium	anodyzowany w kolorze naturalnym	180	24	M4	40	192	200	58,64 PLN
K0235.088042	aluminium	anodyzowane w kolorze czarnym	88	24	M4	40	100	200	52,74 PLN
K0235.096042	aluminium	anodyzowane w kolorze czarnym	96	24	M4	40	108	200	53,41 PLN
K0235.120042	aluminium	anodyzowane w kolorze czarnym	120	24	M4	40	132	200	55,02 PLN
K0235.128042	aluminium	anodyzowane w kolorze czarnym	128	24	M4	40	140	200	55,68 PLN
K0235.160042	aluminium	anodyzowane w kolorze czarnym	160	24	M4	40	172	200	58,06 PLN
K0235.180042	aluminium	anodyzowane w kolorze czarnym	180	24	M4	40	192	200	59,36 PLN
K0235.088043	Stal nierdzewna	szlifowane	88	24	M4	40	100	200	61,89 PLN
K0235.096043	Stal nierdzewna	szlifowane	96	24	M4	40	108	200	62,57 PLN
K0235.120043	Stal nierdzewna	szlifowane	120	24	M4	40	132	200	64,58 PLN
K0235.128043	Stal nierdzewna	szlifowane	128	24	M4	40	140	200	65,06 PLN
K0235.160043	Stal nierdzewna	szlifowane	160	24	M4	40	172	200	67,85 PLN
K0235.180043	Stal nierdzewna	szlifowane	180	24	M4	40	192	200	69,40 PLN
