K0370_A

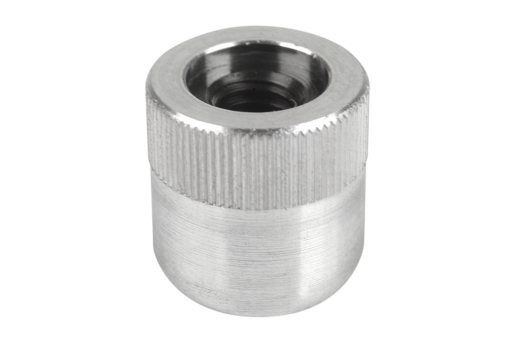

Dociski boczne wciskane, bez trzpienia, forma A bez uszczelnienia

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zatrzaski, trzpienie ustalające, trzpienie montażowe
    - Zatrzaski kulkowe
      - Dociski boczne wciskane bez trzpienia
        Dociski boczne wciskane, bez trzpienia, forma A bez uszczelnienia

Opis artykułu/ilustracje produktu

OpisMateriał:Tulejka – aluminium. Tarczka do osadzenia trzpienia – stal. Sprężyna – stal.Wersja:Tulejka – ocynkowana na niebiesko.Wskazówka:Zależnie od zastosowania klient może sam wykonać trzpień i wkręcić go do otworu gwintowanego w tarczce.

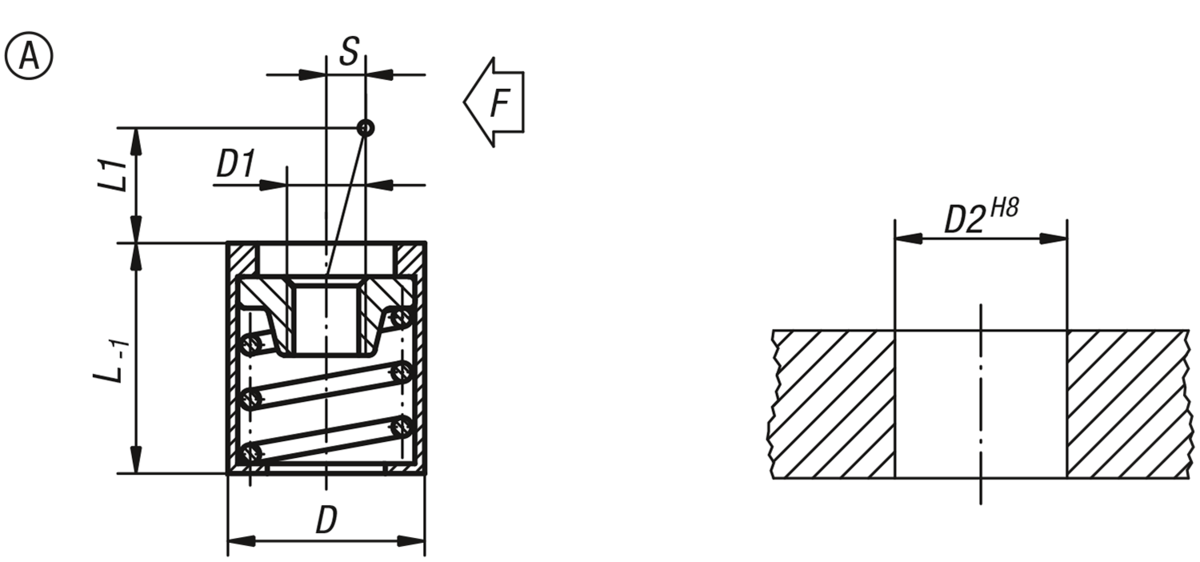

Wykorzystując skok (S) i długość czynną (L1) otrzymuje się siłę docisku bocznego (F).
Forma B jest dodatkowo wyposażona w uszczelnienie, które skutecznie chroni przed wnikaniem wiórów i brudu.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0370_A Dociski boczne wciskane, bez trzpienia, forma A bez uszczelnienia

215 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D	D1	D2	L	L1	S	F ok.N	Cena
K0370.31054	A	10	M4	10	12	4	1,6	20	28,42 PLN
K0370.31056	A	10	M4	10	12	4	1,6	50	28,42 PLN
K0370.31058	A	10	M4	10	12	4	1,6	100	28,42 PLN
K0370.31064	A	10	M4	10	12	7,5	2	40	30,43 PLN
K0370.31066	A	10	M4	10	12	7,5	2	75	30,43 PLN
K0370.31068	A	10	M4	10	12	7,5	2	100	30,43 PLN
K0370.31104	A	16	M6	16	18	11,5	3,2	100	35,66 PLN
K0370.31106	A	16	M6	16	18	11,5	3,2	150	35,66 PLN
K0370.31108	A	16	M6	16	18	11,5	3,2	200	35,66 PLN
