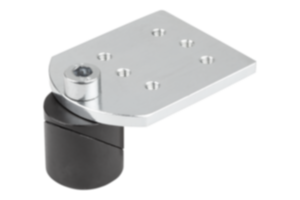

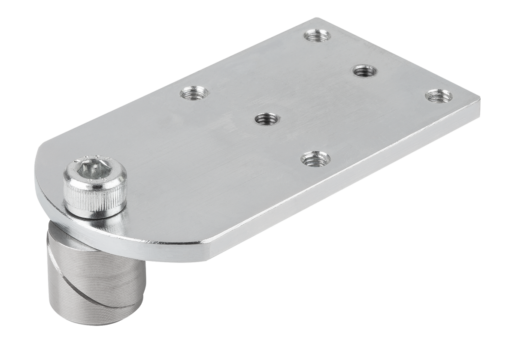

        Sworznie mocujące ze stali lub stali nierdzewnej z płytą adaptacyjną
        Sworznie mocujące ze stali lub stali nierdzewnej z płytą adaptacyjną, forma A

Opis artykułu/ilustracje produktu

OpisMateriał:

Płyta adaptacyjna ze stali.
Kliny zaciskowe ze stali 1.0715 lub stali nierdzewnej 1.4305.

Wersja:Płyta adaptacyjna ocynkowana.

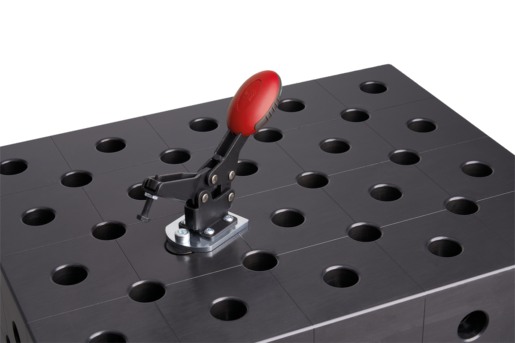

Kliny zaciskowe oksydowane lub niepowlekane.Wskazówka:Płyty adaptacyjne zapewniają kompatybilność z 3-otworowymi dociskaczami Kipp, do płyt rastrowych lub płyt o Ø16 mm, Ø20 mm lub Ø28 mm.
Obracanie śruby z łbem walcowym powoduje zamocowanie w otworze elementów ze sworzniami mocującymi.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1506_A Sworznie mocujące ze stali lub stali nierdzewnej z płytą adaptacyjną, forma A

246 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	B	B1	B2	D	D1	H	H1	L	L1	L2	L3	L4	S	SW	Cena
K1506.0016	A	Stal	52	13	26	16	M5	30,5	17,5	66	11	30	13	26	5	6	141,90 PLN
K1506.1020	A	Stal nierdzewna	52	13	26	20	M5	34	21	66	11	30	13	26	5	6	155,93 PLN
K1506.0028	A	Stal	52	13	26	28	M5	41	28	66	11	30	13	26	5	6	184,08 PLN
