Trzpienie montażowe z blokadą jednostronną

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zatrzaski, trzpienie ustalające, trzpienie montażowe
    - Trzpienie montażowe
      - Trzpienie montażowe z blokadą jednostronną

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.Wersja:Ocynkowane.Wskazówka:Trzpienie montażowe służą do szybkiego, prostego łączenia części i przedmiotów obrabianych.

Siła ścinania podwójnego (F) = S · τ aB maks.Montaż:W elemencie współpracującym przestrzegać wymiaru X ułatwiającego wprowadzanie.Wskazówka dotycząca planu:

Skos elementu współpracującego Xmin. x 45°

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0772 Trzpienie montażowe stalowe z blokadą jednostronną

158 kB

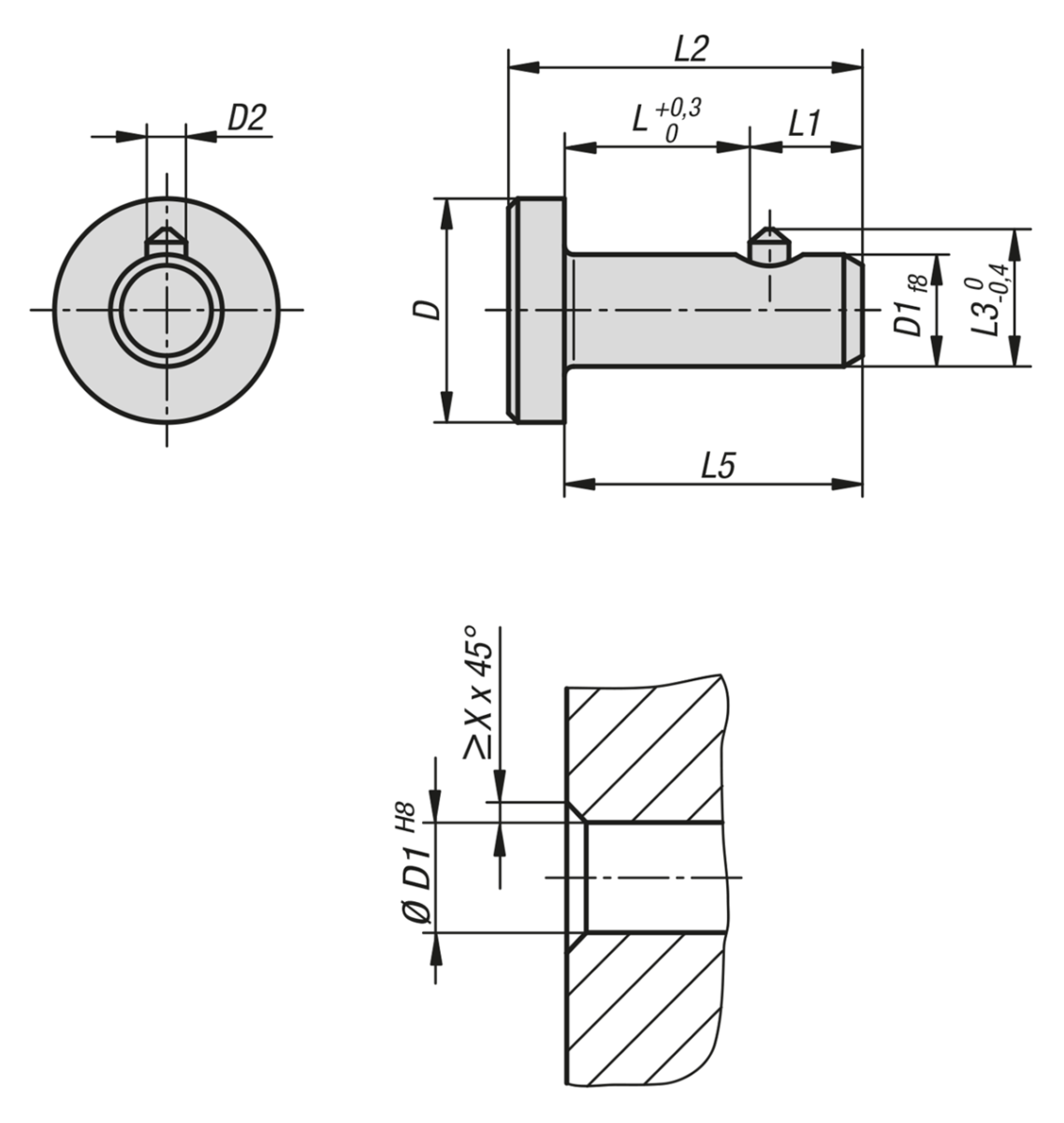

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	D	D1	D2	L	L1	L2	L3	L5	X	Siła ścinania podwójnego maks.kN	Cena
K0772.1206010	12	6	2,1	10	6	19	7,4	16	1,1	12	22,09 PLN
K0772.1206012	12	6	2,1	12	6	21	7,4	18	1,1	12	22,85 PLN
K0772.1206016	12	6	2,1	16	6	25	7,4	22	1,1	12	23,71 PLN
K0772.1206020	12	6	2,1	20	6	29	7,4	26	1,1	12	24,90 PLN
K0772.1608012	16	8	2,1	12	6	22	9,4	18	1,1	22	23,22 PLN
K0772.1608016	16	8	2,1	16	6	26	9,4	22	1,1	22	24,14 PLN
K0772.1608020	16	8	2,1	20	6	30	9,4	26	1,1	22	25,16 PLN
K0772.1608025	16	8	2,1	25	6	35	9,4	31	1,1	22	26,57 PLN
K0772.2010012	20	10	2,8	12	8	24	11,8	20	1,2	35	23,60 PLN
K0772.2010016	20	10	2,8	16	8	28	11,8	24	1,2	35	24,62 PLN
K0772.2010020	20	10	2,8	20	8	32	11,8	28	1,2	35	25,76 PLN
K0772.2010025	20	10	2,8	25	8	37	11,8	33	1,2	35	27,49 PLN
K0772.2412016	24	12	2,8	16	8	29	13,8	24	1,2	51	25,27 PLN
K0772.2412020	24	12	2,8	20	8	33	13,8	28	1,2	51	26,35 PLN
K0772.2412025	24	12	2,8	25	8	38	13,8	33	1,2	51	27,65 PLN
K0772.2412030	24	12	2,8	30	8	43	13,8	38	1,2	51	29,76 PLN
