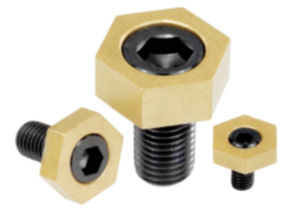

        Zaciski mimośrodowe stal

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

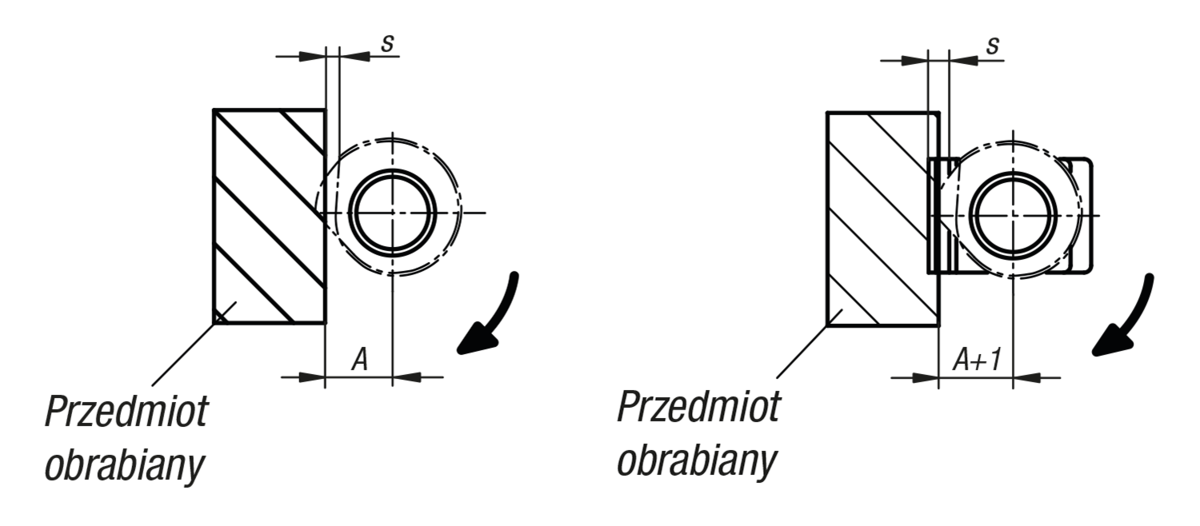

OpisMateriał:Stal do ulepszania cieplnego.Wersja:Oksydowane.Wskazówka:Wymiar A odnosi się do odstępu od przedmiotu obrabianego do środka gwintu (śruby zaciskowej).

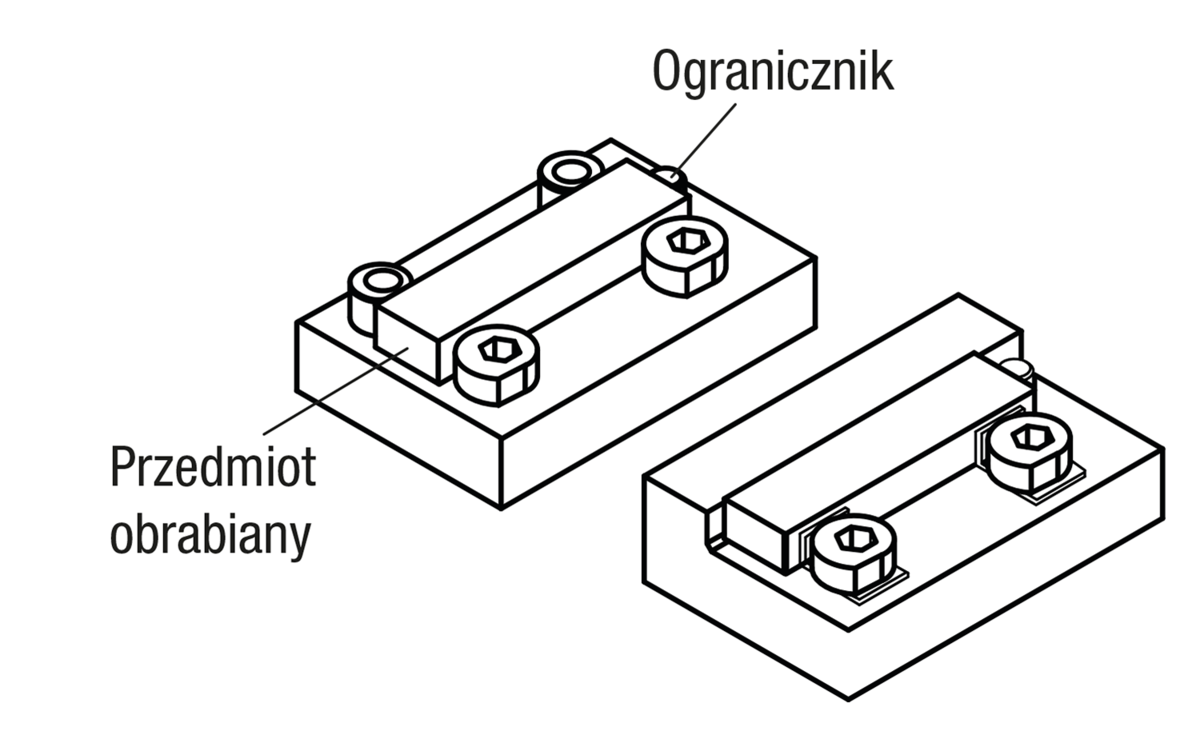

Aby zminimalizować zarysowania na przedmiocie obrabianym, zalecana jest forma B z blachą mocującą.Zalety:- Kompaktowa konstrukcja
- Szybkie i łatwe mocowanie komponentówWyposażenie:Blacha mocująca K2050.Wskazówka dotycząca planu:

(1) Blacha mocująca

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K2048 Zaciski mimośrodowe stal

298 kB

Rysunki (przegląd ogólny)

Zaciski mimośrodowe stal forma A

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Typ formy	A	D	D1	H	H1	Cena
K2048.060	A	bez blachy mocującej	5,9	10	M6	5	9	72,93 PLN
K2048.080	A	bez blachy mocującej	7,1	12	M8	6	12	78,15 PLN
K2048.100	A	bez blachy mocującej	8,3	14	M10	7	15	81,96 PLN
K2048.120	A	bez blachy mocującej	9,5	16	M12	8	18	85,83 PLN

Nr Zamówienia	Forma	L	L1	R	Skok S	SW	Siła zacisku kN	Maks. moment dokręcania Nm	Cena
K2048.060	A	5	6,8	-	1,8	4	2,2	7,4	72,93 PLN
K2048.080	A	6	8,2	-	2,2	5	4,7	18	78,15 PLN
K2048.100	A	7	9,5	-	2,5	6	7,9	35	81,96 PLN
K2048.120	A	8	10,9	-	2,9	8	14	60	85,83 PLN

Zaciski mimośrodowe stal forma B

Więcej informacji

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Typ formy	A	B	D	D1	H	H1	H2	Cena
K2048.061	B	z blachą mocującą	5,9	10	10	M6	5	9	6	105,29 PLN
K2048.081	B	z blachą mocującą	7,1	12	12	M8	6	12	7	112,83 PLN
K2048.101	B	z blachą mocującą	8,3	14	14	M10	7	15	8	117,03 PLN
K2048.121	B	z blachą mocującą	9,5	16	16	M12	8	18	9	120,90 PLN
