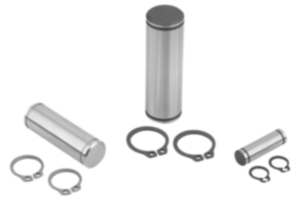

        Sworznie stal lub stal nierdzewna

Opis artykułu/ilustracje produktu

OpisMateriał:Stal lub stal nierdzewna.Wersja:Wersja stalowa:
ulepszana do 1000 - 1200 N/mm², oksydowana.
Wersja ze stali nierdzewnej:

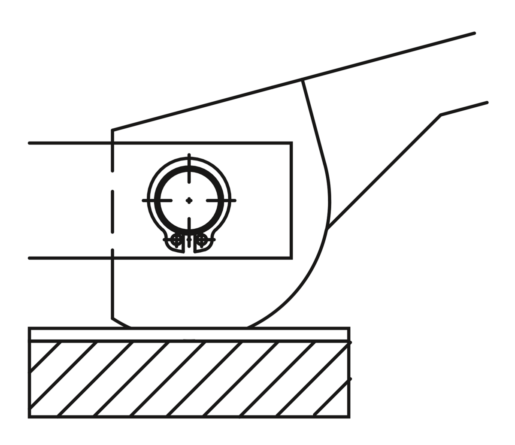

Ulepszana do 900 - 1050 N/mm², niepowlekana.Wskazówka do zamówienia:2 pasujące pierścienie zabezpieczające wg DIN 471 są również dostarczane.Wskazówka:Przewidziane do:
dźwigni mimośrodowych K0008 i K0009.
Śrub oczkowych K0396 i K1418.
Widełek K0397.Zalety:Szlifowana średnica zewnętrzna.
Duża dokładność wymiarów.
Zalecane jako część zamienna.
Zawiera odpowiednie pierścienie zabezpieczające.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0007 Sworznie stal lub stal nierdzewna

158 kB

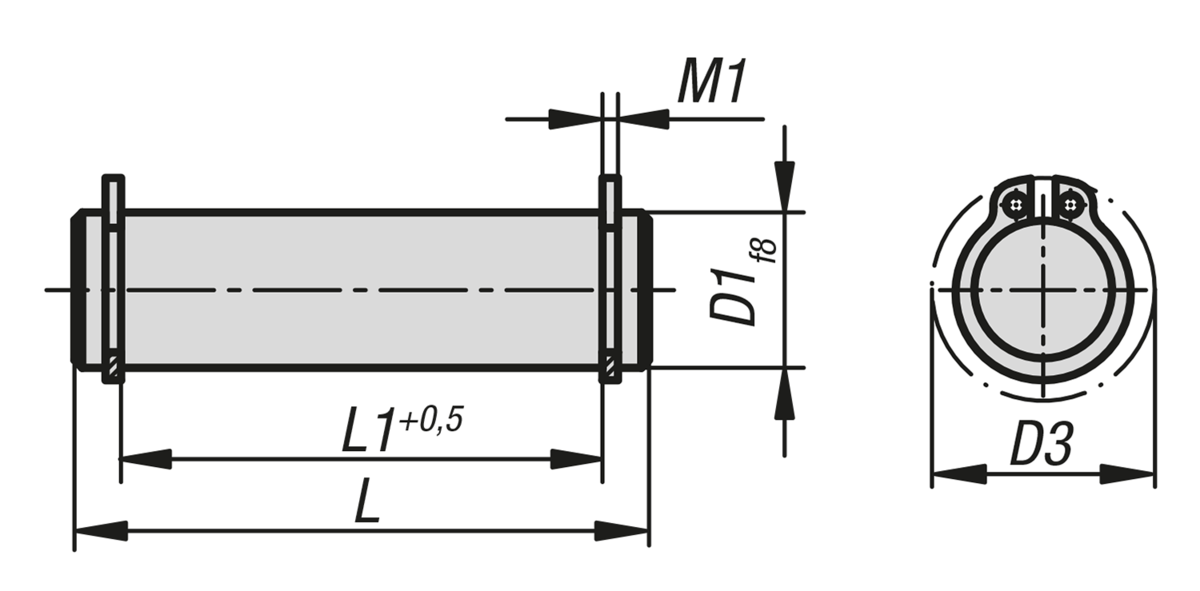

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	D1	L	L1	M1	D3	Cena
K0007.05	stal	5	18	13	0,7	10,7	16,22 PLN
K0007.06	stal	6	22	17	0,8	12,2	16,22 PLN
K0007.081	stal	8	20	16	0,9	15,2	16,22 PLN
K0007.082	stal	8	27	21	0,9	15,2	18,83 PLN
K0007.08	stal	8	30	25	0,9	15,2	16,22 PLN
K0007.101	stal	10	25	20	1,1	17,6	18,83 PLN
K0007.102	stal	10	35	29	1,1	17,6	26,16 PLN
K0007.10	stal	10	37	32	1,1	17,6	18,83 PLN
K0007.121	stal	12	31	25	1,1	19,6	22,57 PLN
K0007.122	stal	12	37	31	1,1	19,6	28,26 PLN
K0007.12	stal	12	46	40	1,1	19,6	22,57 PLN
K0007.14	stal	14	44	37	1,1	22	31,40 PLN
K0007.16	stal	16	48	41	1,1	24,4	33,40 PLN
K0007.18	stal	18	58	51	1,3	26,8	37,09 PLN
K0007.105	stal nierdzewna	5	18	13	0,7	10,7	24,40 PLN
K0007.106	stal nierdzewna	6	22	17	0,8	12,2	24,40 PLN
K0007.108	stal nierdzewna	8	20	16	0,9	15,2	24,40 PLN
K0007.1081	stal nierdzewna	8	27	21	0,9	15,2	24,40 PLN
K0007.1082	stal nierdzewna	8	30	25	0,9	15,2	28,15 PLN
K0007.110	stal nierdzewna	10	25	20	1,1	17,6	28,15 PLN
K0007.1101	stal nierdzewna	10	35	29	1,1	17,6	28,15 PLN
K0007.1102	stal nierdzewna	10	37	32	1,1	17,6	39,25 PLN
K0007.112	stal nierdzewna	12	31	25	1,1	19,6	33,84 PLN
K0007.1121	stal nierdzewna	12	37	31	1,1	19,6	33,84 PLN
K0007.1122	stal nierdzewna	12	46	40	1,1	19,6	42,44 PLN
K0007.114	stal nierdzewna	14	44	37	1,1	22	47,20 PLN
K0007.116	stal nierdzewna	16	48	41	1,1	24,4	50,06 PLN
K0007.118	stal nierdzewna	18	58	51	1,3	26,8	55,58 PLN
