Trzpień – stal nierdzewna 1.4542.

Uchwyt – aluminiowy odlew ciśnieniowy EN-AC 46000.

Przycisk – aluminium EN-AW 2024 T4.

Kulki – stal nierdzewna 1.4125.

Sprężyna – stal nierdzewna.

Trzpień hartowany min. 40 HRC i pasywowany.
Uchwyt anodowany na czarno.
Przycisk anodowany na niebiesko.
Kulki hartowane 58 +4 HRC i pasywowane.
Sprężyna pasywowana.

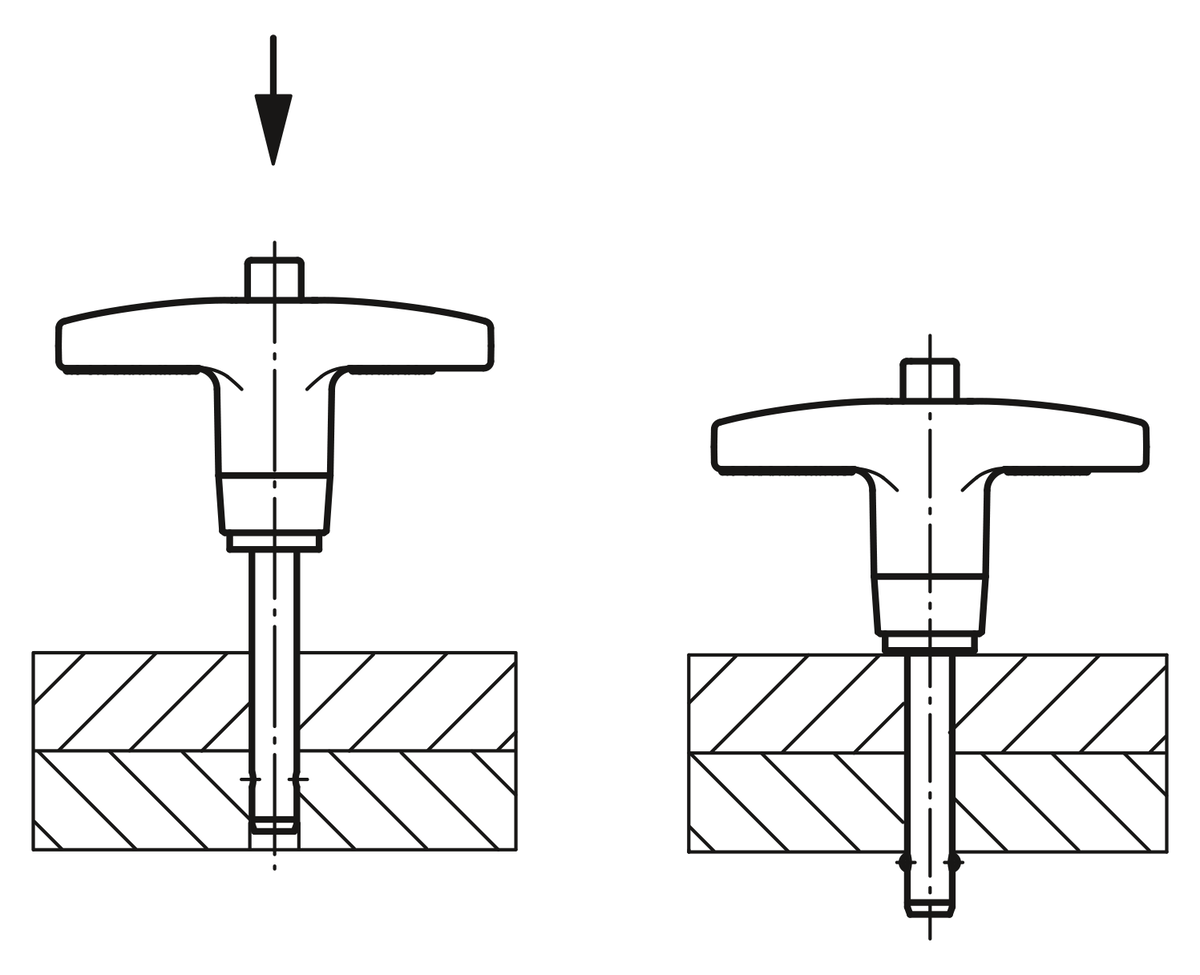

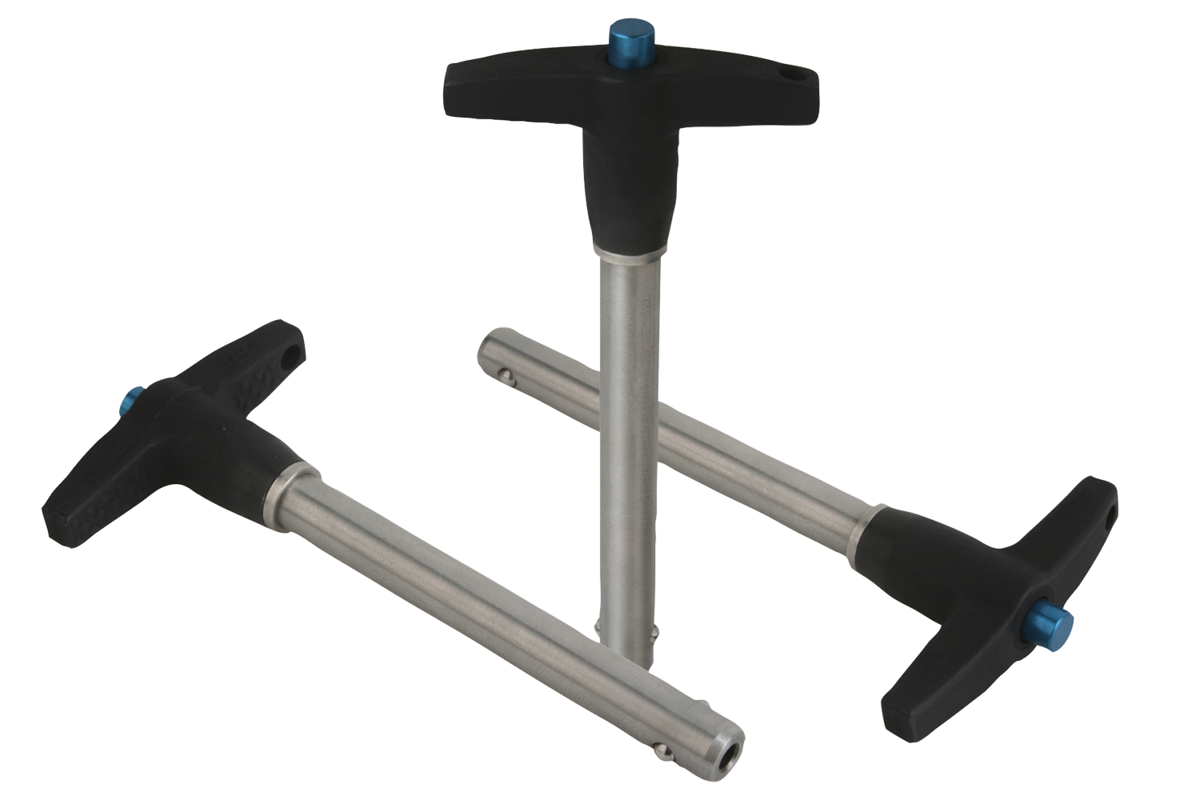

Trzpienie montażowe służą do szybkiego, prostego łączenia części i przedmiotów obrabianych. Po naciśnięciu przycisku kulki chowają się, co umożliwia zamocowanie łączonych elementów. Po zwolnieniu przycisku kulki blokują połączenie w sposób bezpieczny i nierozłączny. Trzpienie montażowe w razie potrzeby można wyposażyć w linkę zabezpieczającą.

Trzpienie z wysoce wytrzymałej, hartowanej stali nierdzewnej wytrzymują ekstremalne obciążenia i posiadają wysoką odporność na zużycie.

Wytrzymałość na ścinanie podwójne (F) = S · τ aB max.

Dane dotyczące wytrzymałości na ścinanie uwzględniają teoretyczne obciążenie niszczące.
Są to niewiążące wartości orientacyjne, które nie uwzględniają współczynników bezpieczeństwa oraz podawane są przy wykluczeniu jakiejkolwiek odpowiedzialności. Podane wartości służą wyłącznie celom informacyjnym i nie stanowią wiążącej prawnie gwarancji właściwości.

Wartości obciążenia zostały obliczone zgodnie z DIN 50141. Każdy użytkownik musi indywidualnie ustalić, czy trzpień montażowy jest odpowiedni do danego zastosowania.

Wpływ na ustalone wartości mogą mieć różne materiały, w których stosowane są trzpienie montażowe, warunki atmosferyczne, a także zużycie.
