Materiał
Korpus 1.2842.
Kulki i sześciokąty 1.4112.
Sprężyna 1.4310.
Kulki i sześciokąty 1.4112.
Sprężyna 1.4310.
Wersja
Korpus hartowany i oksydowany.
Kulki i sześciokąt hartowane i szlifowane.
Kulki i sześciokąt hartowane i szlifowane.
Wyświetl więcej
Wyświetl mniej

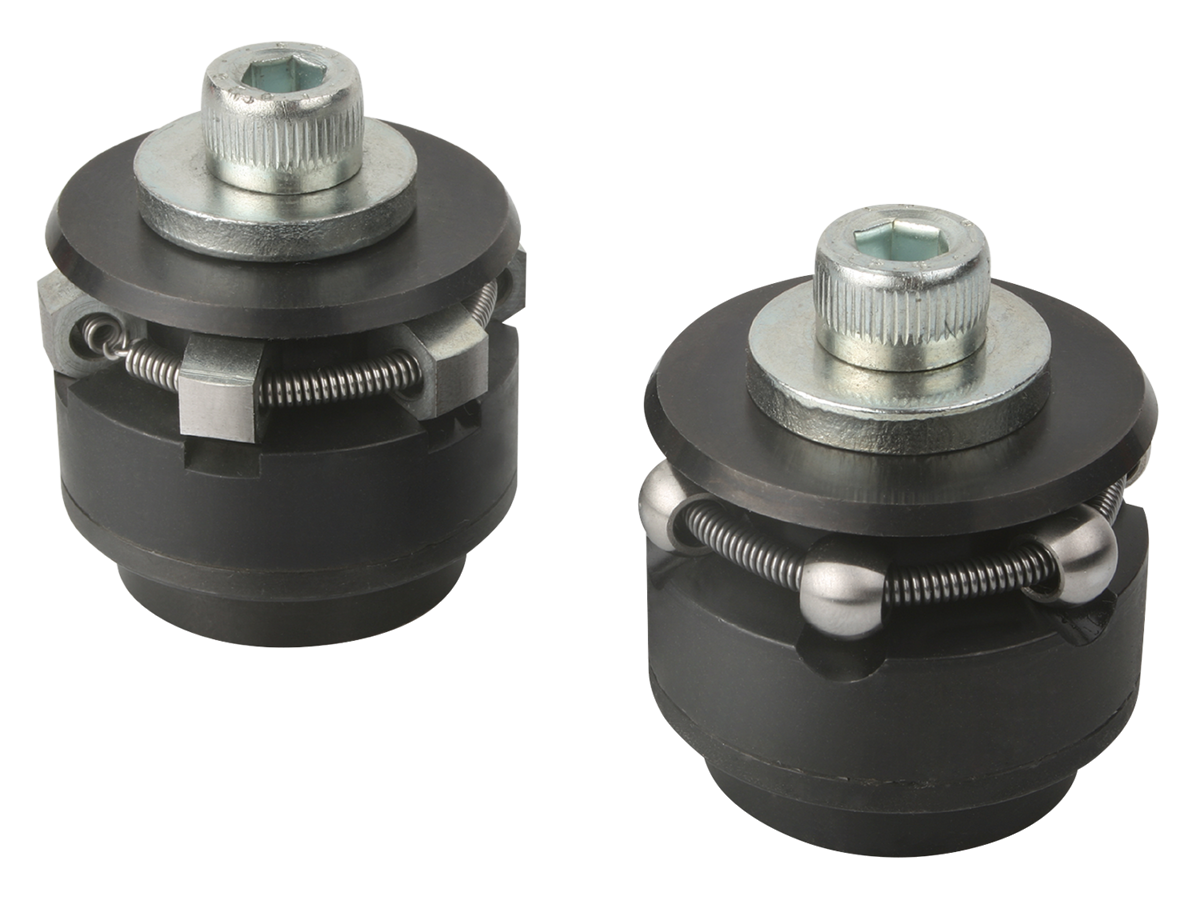

Dociskacze centrujące z elementami kulowymi, forma A
od
1 200,60 PLN
plus VAT
plus koszty wysyłki
Dociskacze centrujące z tarczką sześciokątną, forma B
od
1 485,23 PLN
plus VAT
plus koszty wysyłki
Opis
Materiał
Korpus 1.2842.
Kulki i sześciokąty 1.4112.
Sprężyna 1.4310.
Kulki i sześciokąty 1.4112.
Sprężyna 1.4310.
Wersja
Korpus hartowany i oksydowany.
Kulki i sześciokąt hartowane i szlifowane.
Kulki i sześciokąt hartowane i szlifowane.
Dane techniczne
Dokładność powtarzania ±0,025
Koncentryczność ±0,05
Koncentryczność ±0,05
Zastosowanie

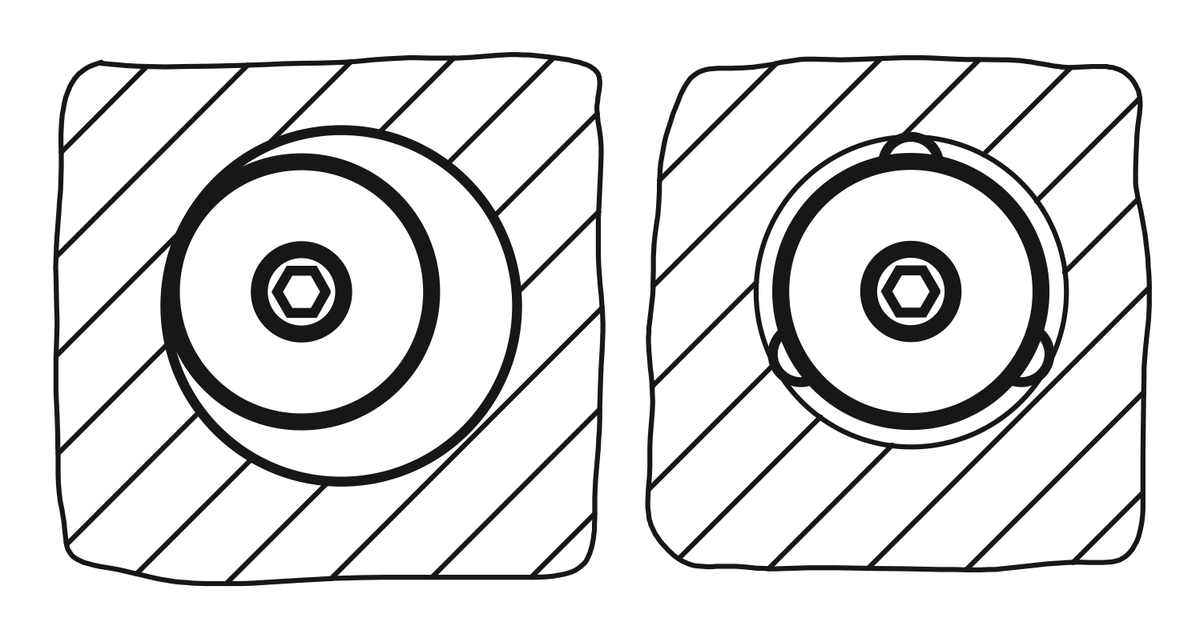

Przedmioty obrabiane ustawić samocentrująco w podanych otworach od wewnątrz na zewnątrz i zamocować.
Zalety
- Precyzyjne samocentrowanie
- Mocowanie bez skrzywienia
- Duży zakres mocowania
- Niewielka wysokość konstrukcyjna
- Mocowanie bez skrzywienia
- Duży zakres mocowania
- Niewielka wysokość konstrukcyjna
Wskazówka dotycząca planu
Forma A:
z kulką – nadaje się do mocowania w otworach, w których można zaakceptować lekkie wgniecenia.
Forma B:
z sześciokątem – do ścianek otworów o wrażliwych powierzchniach.
1) Pomoc montażowa:
trzpień do dokładnego określenia położenia segmentów mocujących.
z kulką – nadaje się do mocowania w otworach, w których można zaakceptować lekkie wgniecenia.
Forma B:
z sześciokątem – do ścianek otworów o wrażliwych powierzchniach.
1) Pomoc montażowa:
trzpień do dokładnego określenia położenia segmentów mocujących.
