Materiał

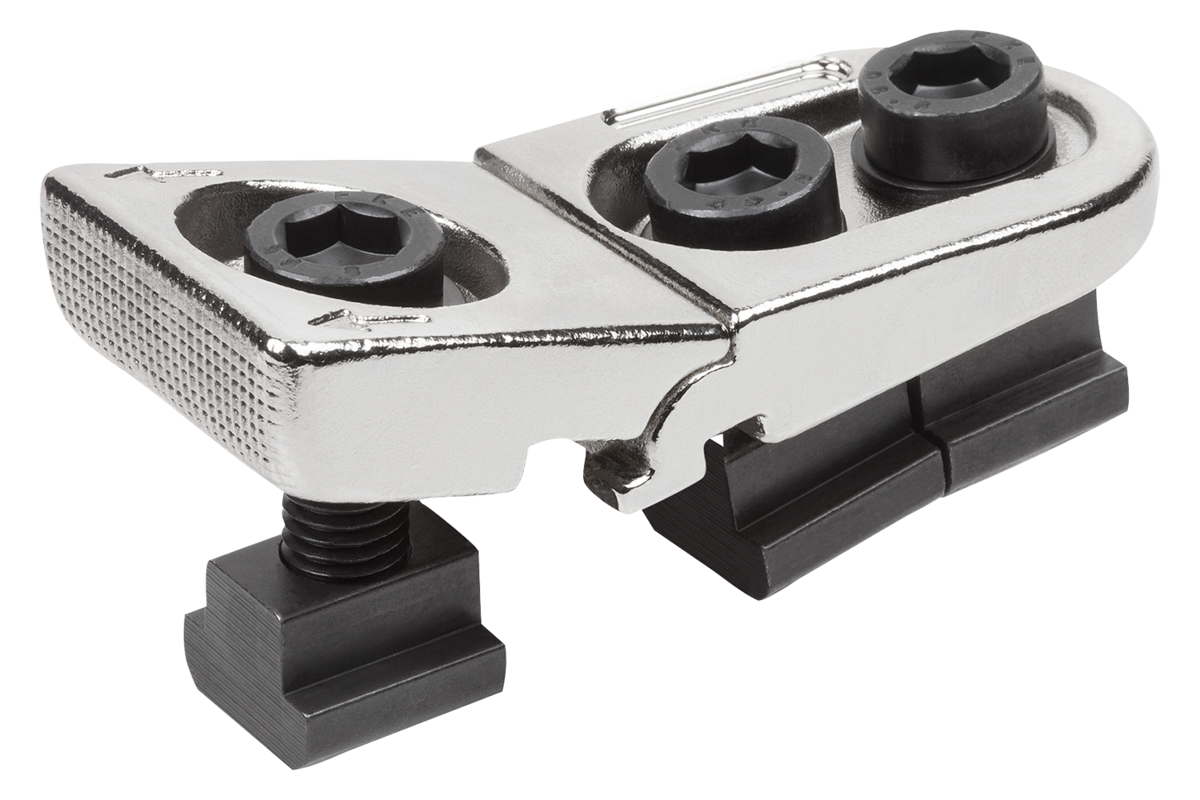

Element mocujący (przód) ze stali nierdzewnej 1.7225.
Element przytrzymujący (tył) ze stali nierdzewnej 1.0503.
Śruby z łbem walcowym i kamienie do rowków teowych o klasie twardości 8.8.
Element przytrzymujący (tył) ze stali nierdzewnej 1.0503.
Śruby z łbem walcowym i kamienie do rowków teowych o klasie twardości 8.8.
Wersja
Części ze stali nierdzewnej hartowane i niklowane.
Części stalowe oksydowane.
Części stalowe oksydowane.
Wyświetl więcej
Wyświetl mniej
Opis
Materiał
Element mocujący (przód) ze stali nierdzewnej 1.7225.
Element przytrzymujący (tył) ze stali nierdzewnej 1.0503.
Śruby z łbem walcowym i kamienie do rowków teowych o klasie twardości 8.8.
Element przytrzymujący (tył) ze stali nierdzewnej 1.0503.
Śruby z łbem walcowym i kamienie do rowków teowych o klasie twardości 8.8.
Wersja
Części ze stali nierdzewnej hartowane i niklowane.
Części stalowe oksydowane.
Części stalowe oksydowane.
Wskazówka
Dociski boczne do rowków teowych umożliwiają mocowanie zwłaszcza niskich przedmiotów obrabianych. Siła dociskająca w dół dodatkowo dociska przedmiot obrabiany do stołu maszynowego.
Zastosowanie

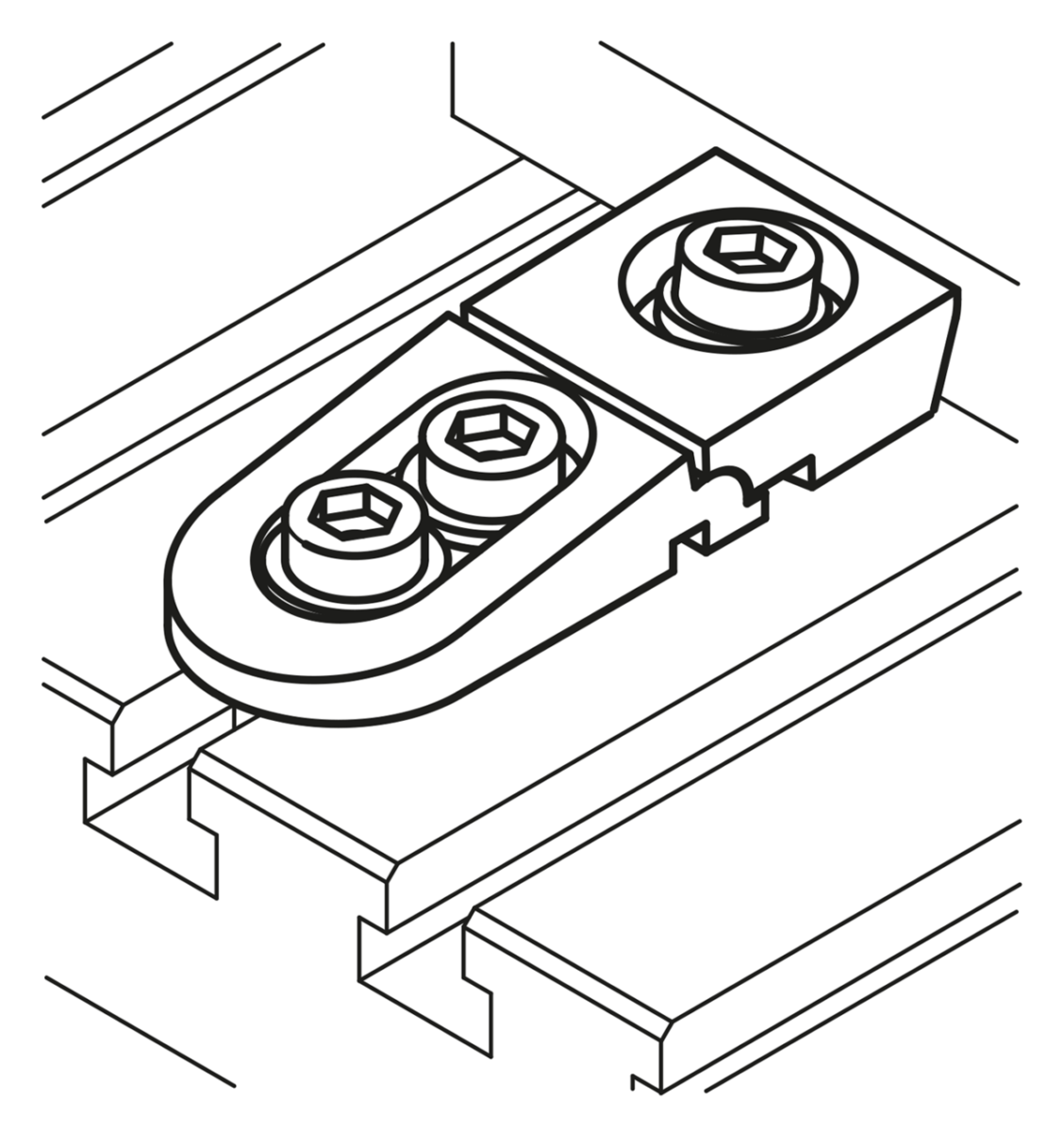

1. Wsunąć docisk boczny do rowka teowego stołu maszynowego aż po przedmiot obrabiany.
2. Dociągnąć śruby mocujące (element przytrzymujący) zgodnie z momentem obrotowym.
3. Przedmiot obrabiany mocowany jest dociągnięciem śruby mocującej (element mocujący).
2. Dociągnąć śruby mocujące (element przytrzymujący) zgodnie z momentem obrotowym.
3. Przedmiot obrabiany mocowany jest dociągnięciem śruby mocującej (element mocujący).
Ważna wskazówka dotycząca pobierania modeli CAD
Aby móc pobierać nasze modele CAD, trzeba najpierw się zalogować. Jeśli jeszcze nie masz założonego konta, zarejestruj się w opcji „Moje konto” (prawa strona ekranu) i stosuj się do instrukcji.
