5-osiowy moduł bazowy UNILOCK rozmiar systemowy 50 mm
K1117

5-osiowy moduł bazowy UNILOCK rozmiar systemowy 50 mm

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Stal do ulepszania cieplnego.Wersja:Korpus podstawowy oksydowany.
Powierzchnie referencyjne hartowane i szlifowane.

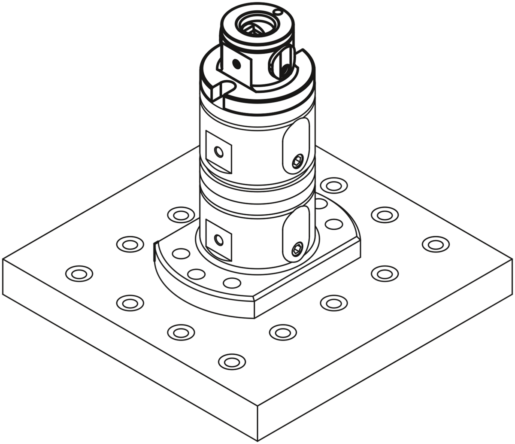

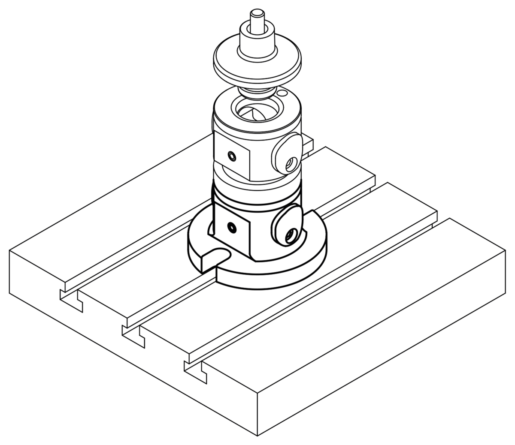

Wskazówka:5-osiowe moduły bazowe UNILOCK, rozmiar systemowy 50, można po odpowiedniej adaptacji stosować bezpośrednio na stołach maszynowych z siatką otworów lub rowkami teowymi, jak również na płytach z siatką otworów. Ponadto moduł bazowy rozmiar systemowy 50 można połączyć z rozmiarem systemowym 80. Umożliwia to łatwe mocowanie mniejszych przedmiotów obrabianych za pomocą systemu modułowego.

Odpowiednie do systemu mocowania z punktem zerowym UNILOCK ze sworzniem mocującym UNILOCK D=18 mm.
Przy zastosowaniu odpowiedniego trzpienia mocującego możliwy jest również bezpośredni montaż w powszechnie stosowanych systemach mocowania z punktami zerowymi.

Za pomocą sworzni mocujących UNILOCK ze śrubami mocującymi M8,M10 możliwe są poniższe siły mocujące:
- siła mocująca (M8) 15 000 N
- siła mocująca (M10) 25 000 N
siła mocująca ze śrubą z łbem walcowym DIN EN ISO 4762 -12.9.

Sworznie mocujące mogą być mocowane tylko w połączeniu z zamontowaną jednostką wymienną w module mocującym.
Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K1117 5-osiowy moduł bazowy UNILOCK rozmiar systemowy 50 mm 376 kB
 Wskazówka: modułowy system mocowania 50 1,6 MB

Rysunki

5-osiowy moduł bazowy UNILOCK rozmiar systemowy 50 mm

Wybór/filtr artykułów

Nr Zamówienia

FormaTyp formyDHSWSiła wciągania
kN
Maks. moment
dokręcania
Nm
CADOsp.CenaZamów
K1117.12050601Bz zabezpieczeniem przed przekręceniem505041010 2 497,11 PLN
