Opis artykułu/ilustracje produktu

OpisMateriał:GJL 300.Wersja:Powierzchnie bazowe i mocujące szlifowane.Wskazówka:Odstęp rastrowy 50 ±0,02 mm.
Płyty bazowe z siatką otworów są wykorzystywane do montowania przyrządów modułowych. Te płyty bazowe są pozycjonowane i mocowane bezpośrednio na stołach maszynowych.
Dwa otwory kierunkowe służą do wyrównywania płyty bazowej na stole maszynowym.
Otwory mocujące są dostosowywane przez klienta do stołu maszynowego.
Otwory rastrowe opisane znakami alfanumerycznymi gwarantują zdefiniowane rozmieszczenie elementów mocujących na wypadek konieczności jego odtworzenia.
Kołki pozycjonujące do palikowania płyt bazowych należy zamówić osobno.
Zaślepki ochronne do zabezpieczania otworów rastrowych należy zamówić osobno.
Dostawa obejmuje również śruby z uchem transportowym.
Inne wymiary na zapytanie.Wskazówka dotycząca planu:

1) Pozycjonowanie otworu wierconego

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0800 Płyty bazowe z żeliwa szarego z siatką otworów

206 kB

Wskazówka techniczna dotycząca pozycjonowania płyt bazowych

1,9 MB

Wskazówka techniczna – Siatka otworów M.T.P. M12

57 kB

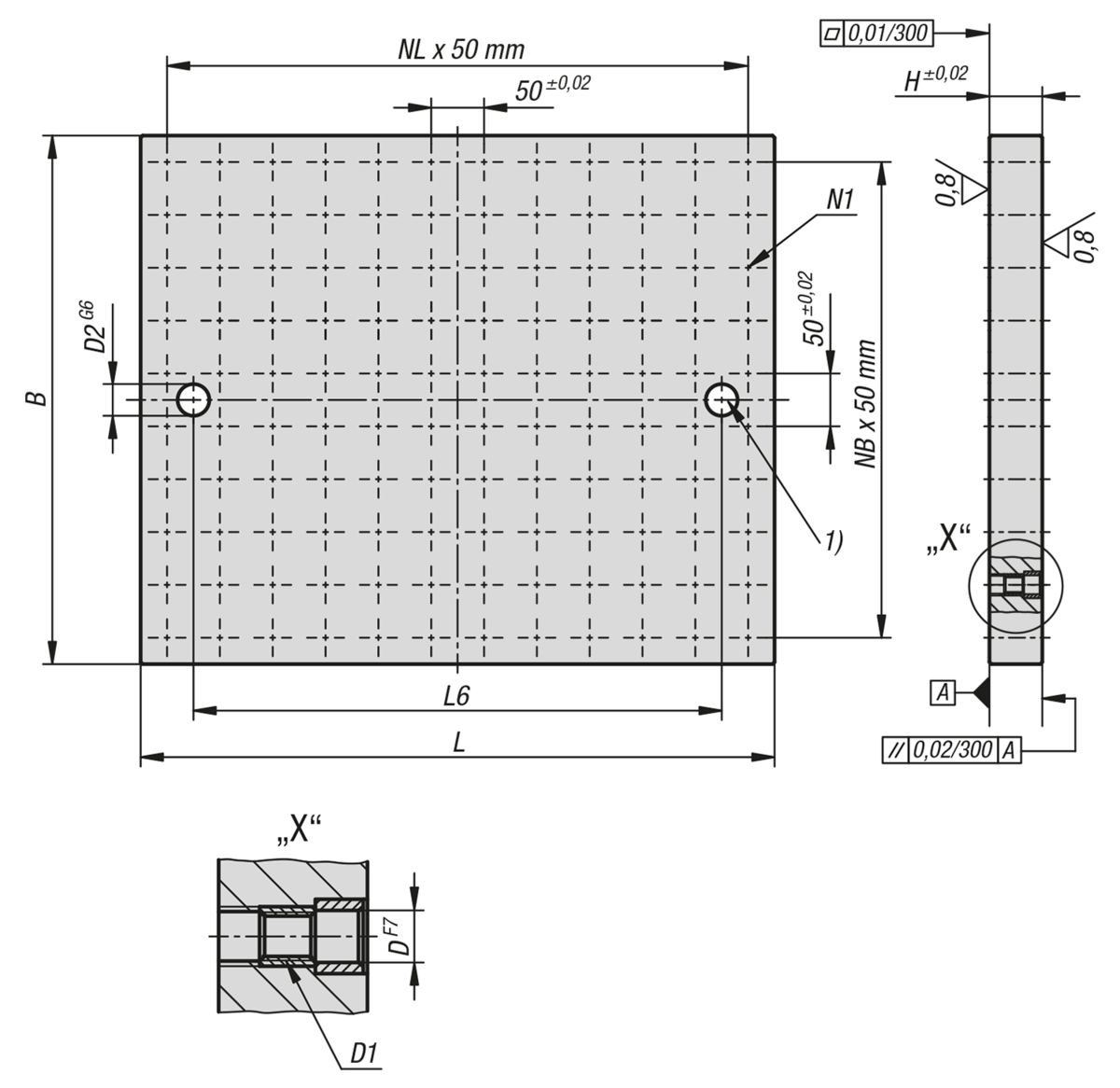

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	L	B	H	L6	D	D1	D2	N1=Liczba otworów	NL=Liczba w kierunku wzdłużnym	NB=Liczba w kierunku poprzecznym	Cena
K0800.21240060	600	400	50	500	12	M12	30	96	11	7	10 068,98 PLN
K0800.21250060	600	500	50	500	12	M12	30	120	11	9	11 765,25 PLN
K0800.21260060	600	600	50	500	12	M12	30	144	11	11	13 882,05 PLN
K0800.21240080	800	400	50	700	12	M12	30	128	15	7	12 611,03 PLN
K0800.21245090	900	450	50	800	12	M12	30	158	17	8	15 474,38 PLN
K0800.21250100	1000	500	50	900	12	M12	30	200	19	9	18 441,68 PLN
K0800.21260120	1200	600	50	1100	12	M12	30	288	23	11	27 027,00 PLN
K0800.21640060	600	400	50	500	16	M16	30	96	11	7	10 281,60 PLN
K0800.21650060	600	500	50	500	16	M16	30	120	11	9	11 977,88 PLN
K0800.21660060	600	600	50	500	16	M16	30	144	11	11	14 203,35 PLN
K0800.21640080	800	400	50	700	16	M16	30	128	15	7	12 823,65 PLN
K0800.21645090	900	450	50	800	16	M16	16	158	17	8	15 790,95 PLN
K0800.21650100	1000	500	50	900	16	M16	30	200	19	9	18 866,93 PLN
K0800.21660120	1200	600	50	1100	16	M16	30	288	23	11	27 660,15 PLN
