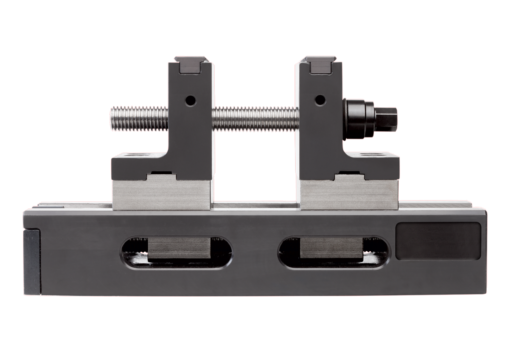

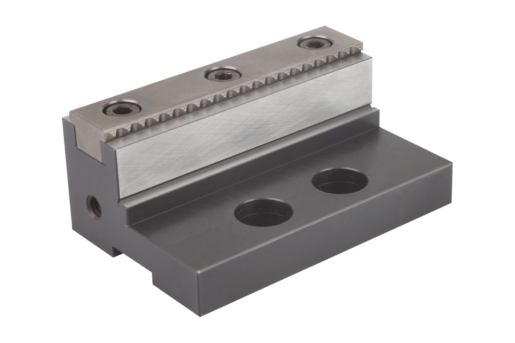

Nasadzana szczęka regulowana do obróbki 5-osiowej
K1115

Nasadzana szczęka regulowana do obróbki 5-osiowej

powrót

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.Wersja:Szczęka stopniowa hartowana, powierzchnie mocowania szlifowane.
Listwa chwytna hartowana.
Wskazówka do zamówienia:Para wysokich, nasadzanych szczęk z dwoma wkładkami i trzema trzpieniami mocującymi o różnych długościach.Wskazówka:Przedmiot obrabiany mocowany jest najpierw dolnym wrzecionem mocującym, a następnie górnym wrzecionem mocującym.

Wyposażenie podstawowe:
Do szczęk o szerokości 80 mm.
Wysokie szczęki schodkowe nakładane dostarczane są parami z 2 wkładkami mocującymi oraz 3 wrzecionami mocującymi o różnych długościach.
1. Długość 80 mm, zakres mocowania 6 mm - 35 mm.
2. Długość 140 mm, zakres mocowania 6 mm - 95 mm.
3. Długość 200 mm, zakres mocowania 6 mm - 155 mm.

Do szerokości szczęk 125 mm.
W dostawie para wysokich, nasadzanych szczęk regulowanych, z 2 wkładkami uchwytowymi i 3 tulejami mocującymi o różnych długościach.
1. Długość 110 mm zakres mocowania 6 mm - 60 mm.
2. Długość 245 mm zakres mocowania 6 mm - 200 mm.
3. Długość 315 mm zakres mocowania 6 mm - 270 mm.
Zalety:Idealnie nadaje się do obróbki 5-stronnej. Wysoka konstrukcja na stole maszynowym do obrabiarek 5-osiowych. Siła mocująca działa bezpośrednio pod przedmiotem obrabianym. Szczęki nasadzane z możliwością rozbudowy do imadła samocentrującego 80 mm oraz 125 mm. Przedmiot obrabiany mocowany jest najpierw dolnym wrzecionem centrującym, a następnie dociągany górnym wrzecionem mocującym.Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K1115 Nasadzana szczęka regulowana do obróbki 5-osiowej 408 kB

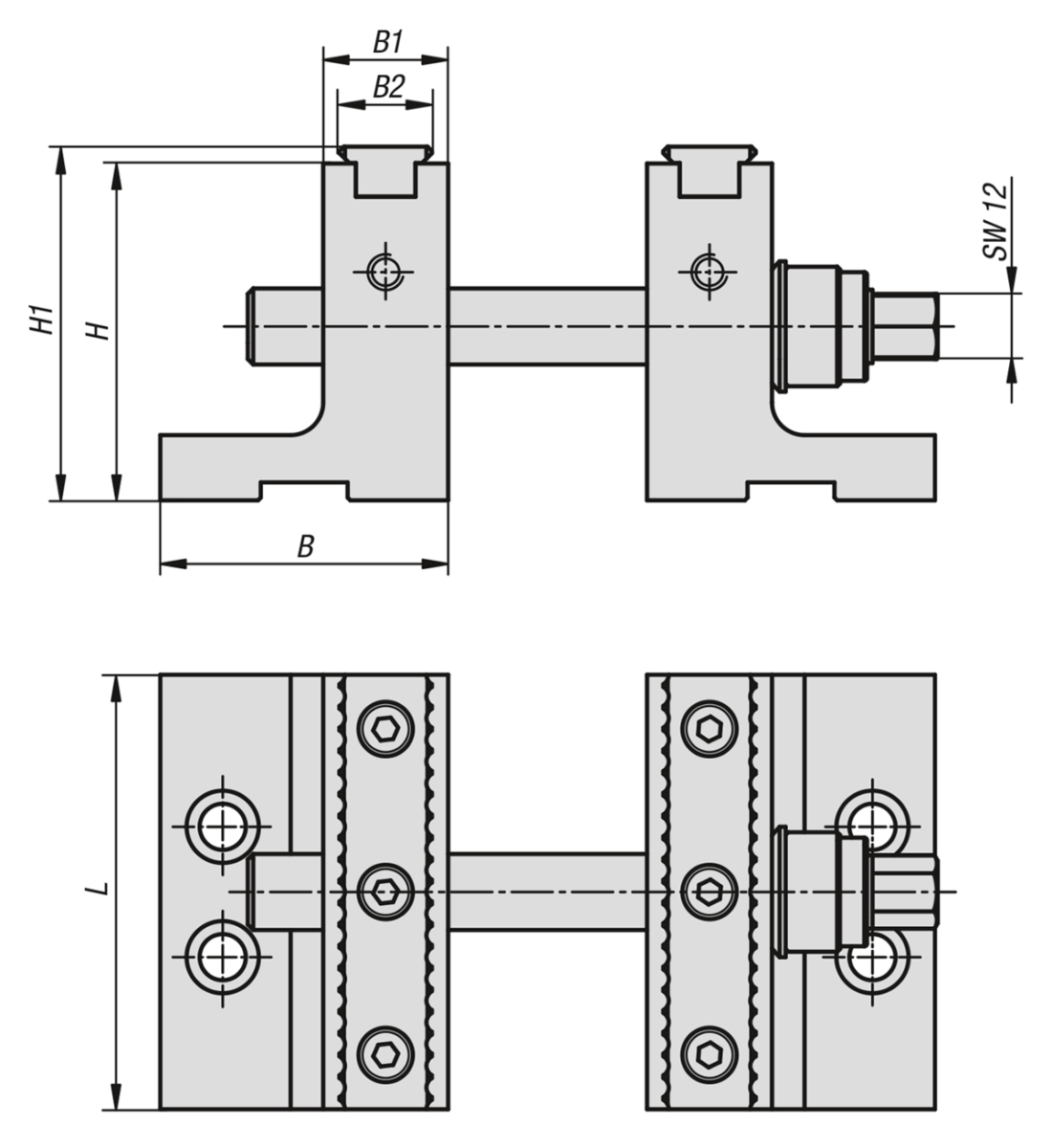

Rysunki

Nasadzana szczęka regulowana do obróbki 5-osiowej
Nasadzana szczęka regulowana do obróbki 5-osiowej

Wybór/filtr artykułów

Nr Zamówienia

Wersja 1BB1B2H

H1LCiężar
kg
CADOsp.CenaZamów
K1115.0801do obrobki 5-osiowej5323176265,1802,689 2 941,47 PLN
K1115.1251do obrobki 5-osiowej6723179093,11256,32 4 791,36 PLN
