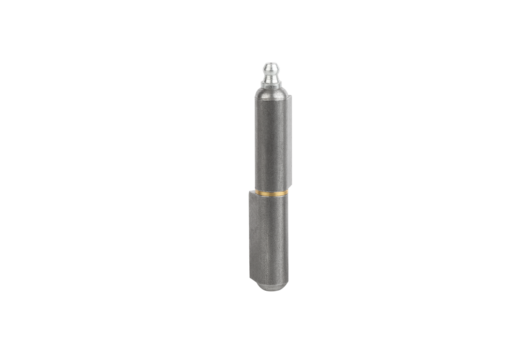

Zawiasy spawalne, forma A

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zawiasy
    - Zawiasy spawalne
      - Zawiasy spawalne, forma A

Opis artykułu/ilustracje produktu

OpisMateriał:Zawias ze stali.
Podkładka mosiężna.
Oś stalowa lub mosiężna.Wersja:Części stalowe – z połyskiem.Wskazówka:Zawiasy są wytworzone ze spawalnej stali profilowanej.
W dolnej części zawiasu zamocowany jest kołek.
Jakość spawów oraz wsporników musi odpowiadać normom:
S235JR+AR wg EN 10025-2:2004–10
DIN 8563 Teil 3 lub Fe E 235 wg SIA 161 lub być wyższa.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0984_A Zawiasy spawalne, forma A

124 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał komponentów	A	B	D	D1	Cena
K0984.008040012	A	stal	9,7	40	8	5	8,32 PLN
K0984.008050012	A	stal	9,7	50	8	5	8,81 PLN
K0984.010060012	A	stal	12,7	60	10	6	9,40 PLN
K0984.010070012	A	stal	12	70	10	6	14,36 PLN
K0984.013080012	A	stal	15,5	80	13	8	14,58 PLN
K0984.016100012	A	stal	20	100	16	10	20,90 PLN
K0984.016120012	A	stal	20	120	16	11	27,65 PLN
K0984.018135012	A	stal	22	135	18	12	38,23 PLN
K0984.020150012	A	stal	25	150	20	13	44,45 PLN
K0984.020180012	A	stal	25	180	20	14	57,13 PLN
K0984.023200012	A	stal	28,5	200	23	16	95,75 PLN
K0984.008040022	A	mosiądz	9,7	40	8	5	9,18 PLN
K0984.008050022	A	mosiądz	9,7	50	8	5	9,78 PLN
K0984.010060022	A	mosiądz	12,7	60	10	6	11,51 PLN
K0984.010070022	A	mosiądz	12	70	10	6	17,93 PLN
K0984.013080022	A	mosiądz	15,5	80	13	8	19,28 PLN
K0984.016100022	A	mosiądz	20	100	16	10	24,47 PLN
K0984.016120022	A	mosiądz	20	120	16	11	33,43 PLN
K0984.018135022	A	mosiądz	22	135	18	12	44,60 PLN
K0984.020150022	A	mosiądz	25	150	20	13	59,51 PLN
K0984.020180022	A	mosiądz	25	180	20	14	66,70 PLN
K0984.023200022	A	mosiądz	28,5	200	23	16	123,34 PLN
