K0366

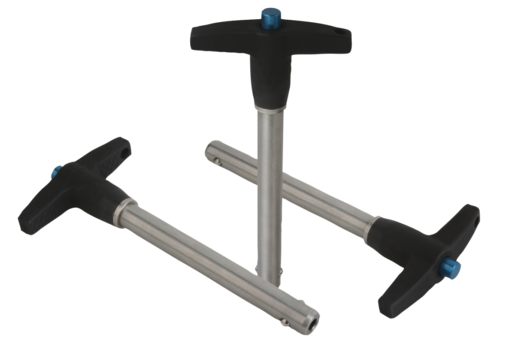

Trzpienie montażowe z uchwytem teowym aluminiowym

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zatrzaski, trzpienie ustalające, trzpienie montażowe
    - Trzpienie montażowe
      - Trzpienie montażowe z uchwytem teowym aluminiowym

Opis artykułu/ilustracje produktu

OpisMateriał:Trzpień – stal nierdzewna 1.4542.
Uchwyt – aluminiowy odlew ciśnieniowy EN-AC 46000.
Przycisk – aluminium EN-AW 2024 T4.
Kulki – stal nierdzewna 1.4125.
Sprężyna – stal nierdzewna.Wersja:Trzpień hartowany min. 40 HRC i pasywowany.
Uchwyt anodowany na czarno.
Przycisk anodowany na niebiesko.
Kulki hartowane 58 +4 HRC i pasywowane.
Sprężyna pasywowana.Wskazówka:Trzpienie montażowe służą do szybkiego, prostego łączenia części i przedmiotów obrabianych. Po naciśnięciu przycisku kulki chowają się, co umożliwia zamocowanie łączonych elementów. Po zwolnieniu przycisku kulki blokują połączenie w sposób bezpieczny i nierozłączny. Trzpienie montażowe w razie potrzeby można wyposażyć w linkę zabezpieczającą.

Trzpienie z wysoce wytrzymałej, hartowanej stali nierdzewnej wytrzymują ekstremalne obciążenia i posiadają wysoką odporność na zużycie.

Wytrzymałość na ścinanie podwójne (F) = S · τ aB max.

Dane dotyczące wytrzymałości na ścinanie uwzględniają teoretyczne obciążenie niszczące.
Są to niewiążące wartości orientacyjne, które nie uwzględniają współczynników bezpieczeństwa oraz podawane są przy wykluczeniu jakiejkolwiek odpowiedzialności. Podane wartości służą wyłącznie celom informacyjnym i nie stanowią wiążącej prawnie gwarancji właściwości.

Wartości obciążenia zostały obliczone zgodnie z DIN 50141. Każdy użytkownik musi indywidualnie ustalić, czy trzpień montażowy jest odpowiedni do danego zastosowania.

Wpływ na ustalone wartości mogą mieć różne materiały, w których stosowane są trzpienie montażowe, warunki atmosferyczne, a także zużycie.Wyposażenie:Tuleje mocujące do trzpieni montażowych K0724
Spiralny kabel zabezpieczający K0367
Linki zabezpieczające z pętlą K0367
Kółko z drutu K0367Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0366 Trzpienie montażowe z uchwytem teowym aluminiowym

171 kB

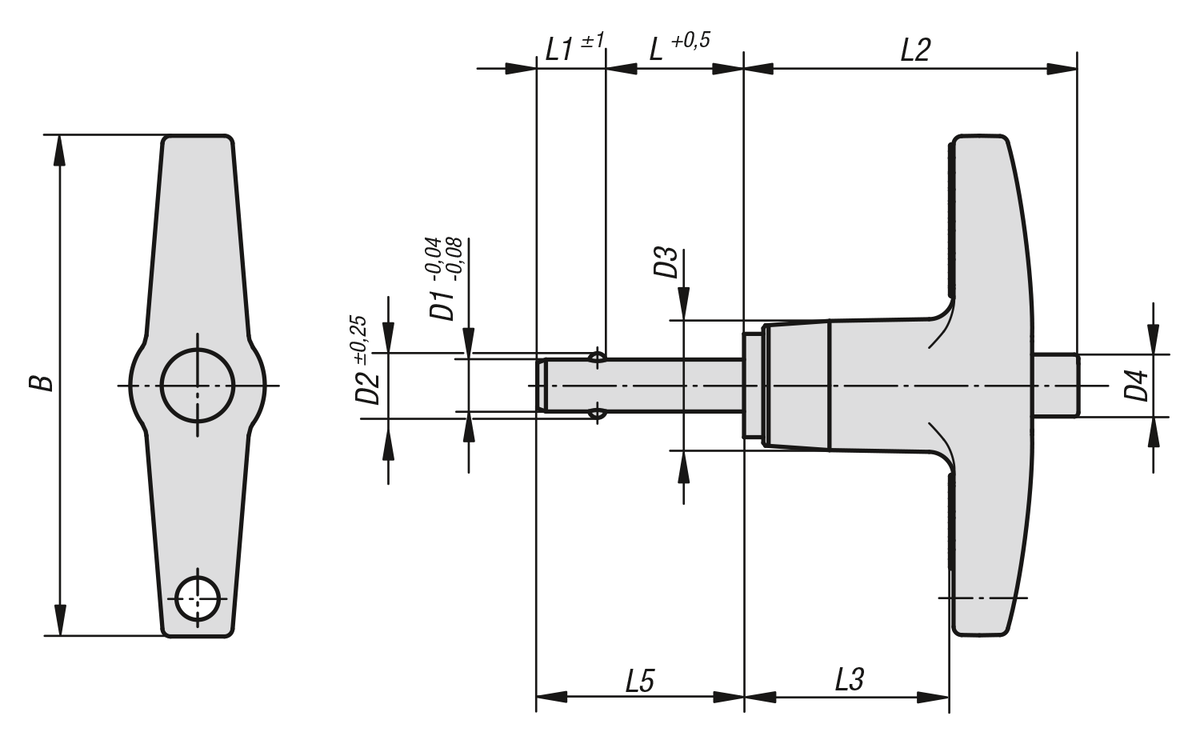

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	B	D1	D2	D3	D4	L	L1	L2	L3	L5	Otwór ustalający H11	Siła ścinania podwójnego maks.kN	Cena
K0366.24605010	46	5	5,54	11,9	5,8	10	6	30,7	19,3	16	5	24,4	121,61 PLN
K0366.24605015	46	5	5,54	11,9	5,8	15	6	30,7	19,3	21	5	24,4	121,61 PLN
K0366.24605020	46	5	5,54	11,9	5,8	20	6	30,7	19,3	26	5	24,4	121,61 PLN
K0366.24605025	46	5	5,54	11,9	5,8	25	6	30,7	19,3	31	5	24,4	121,61 PLN
K0366.24605030	46	5	5,54	11,9	5,8	30	6	30,7	19,3	36	5	24,4	124,20 PLN
K0366.24605035	46	5	5,54	11,9	5,8	35	6	30,7	19,3	41	5	24,4	124,20 PLN
K0366.24605040	46	5	5,54	11,9	5,8	40	6	30,7	19,3	46	5	24,4	124,20 PLN
K0366.24605050	46	5	5,54	11,9	5,8	50	6	30,7	19,3	56	5	24,4	125,39 PLN
K0366.24605060	46	5	5,54	11,9	5,8	60	6	30,7	19,3	66	5	24,4	140,57 PLN
K0366.24605070	46	5	5,54	11,9	5,8	70	6	30,7	19,3	76	5	24,4	140,57 PLN
K0366.24606010	46	6	6,99	11,9	5,8	10	7	30,7	19,3	17	6	35,64	111,67 PLN
K0366.24606015	46	6	6,99	11,9	5,8	15	7	30,7	19,3	22	6	35,64	111,67 PLN
K0366.24606020	46	6	6,99	11,9	5,8	20	7	30,7	19,3	27	6	35,64	120,96 PLN
K0366.24606025	46	6	6,99	11,9	5,8	25	7	30,7	19,3	32	6	35,64	120,96 PLN
K0366.24606030	46	6	6,99	11,9	5,8	30	7	30,7	19,3	37	6	35,64	128,80 PLN
K0366.24606035	46	6	6,99	11,9	5,8	35	7	30,7	19,3	42	6	35,64	128,80 PLN
K0366.24606040	46	6	6,99	11,9	5,8	40	7	30,7	19,3	47	6	35,64	128,80 PLN
K0366.24606050	46	6	6,99	11,9	5,8	50	7	30,7	19,3	57	6	35,64	136,51 PLN
K0366.24606060	46	6	6,99	11,9	5,8	60	7	30,7	19,3	67	6	35,64	141,91 PLN
K0366.24606070	46	6	6,99	11,9	5,8	70	7	30,7	19,3	77	6	35,64	141,91 PLN
K0366.24606080	46	6	6,99	11,9	5,8	80	7	30,7	19,3	87	6	35,64	141,91 PLN
K0366.24608010	46	8	9,42	11,9	5,8	10	8	30,7	19,3	18	8	63,8	130,14 PLN
K0366.24608015	46	8	9,42	11,9	5,8	15	8	30,7	19,3	23	8	63,8	130,14 PLN
K0366.24608020	46	8	9,42	11,9	5,8	20	8	30,7	19,3	28	8	63,8	130,14 PLN
K0366.24608025	46	8	9,42	11,9	5,8	25	8	30,7	19,3	33	8	63,8	130,14 PLN
K0366.24608030	46	8	9,42	11,9	5,8	30	8	30,7	19,3	38	8	63,8	140,57 PLN
K0366.24608035	46	8	9,42	11,9	5,8	35	8	30,7	19,3	43	8	63,8	140,57 PLN
K0366.24608040	46	8	9,42	11,9	5,8	40	8	30,7	19,3	48	8	63,8	151,04 PLN
K0366.24608050	46	8	9,42	11,9	5,8	50	8	30,7	19,3	58	8	63,8	151,04 PLN
K0366.24608060	46	8	9,42	11,9	5,8	60	8	30,7	19,3	68	8	63,8	162,00 PLN
K0366.24608070	46	8	9,42	11,9	5,8	70	8	30,7	19,3	78	8	63,8	162,00 PLN
K0366.24608080	46	8	9,42	11,9	5,8	80	8	30,7	19,3	88	8	63,8	162,00 PLN
K0366.25110015	50,8	10	11,86	14,2	7,4	15	9	34,8	22,1	24	10	100,1	137,22 PLN
K0366.25110020	50,8	10	11,86	14,2	7,4	20	9	34,8	22,1	29	10	100,1	137,22 PLN
K0366.25110025	50,8	10	11,86	14,2	7,4	25	9	34,8	22,1	34	10	100,1	137,22 PLN
K0366.25110030	50,8	10	11,86	14,2	7,4	30	9	34,8	22,1	39	10	100,1	155,41 PLN
K0366.25110035	50,8	10	11,86	14,2	7,4	35	9	34,8	22,1	44	10	100,1	155,41 PLN
K0366.25110040	50,8	10	11,86	14,2	7,4	40	9	34,8	22,1	49	10	100,1	155,41 PLN
K0366.25110050	50,8	10	11,86	14,2	7,4	50	9	34,8	22,1	59	10	100,1	155,41 PLN
K0366.25110060	50,8	10	11,86	14,2	7,4	60	9	34,8	22,1	69	10	100,1	184,03 PLN
K0366.25110070	50,8	10	11,86	14,2	7,4	70	9	34,8	22,1	79	10	100,1	184,03 PLN
K0366.25110080	50,8	10	11,86	14,2	7,4	80	9	34,8	22,1	89	10	100,1	184,03 PLN
K0366.25110090	50,8	10	11,86	14,2	7,4	90	9	34,8	22,1	99	10	100,1	191,44 PLN
K0366.25110100	50,8	10	11,86	14,2	7,4	100	9	34,8	22,1	109	10	100,1	191,44 PLN
K0366.25812020	57,2	12	14,45	18,3	10,7	20	10	40,6	25,4	30	12	144,06	184,96 PLN
K0366.25812025	57,2	12	14,45	18,3	10,7	25	10	40,6	25,4	35	12	144,06	184,96 PLN
K0366.25812030	57,2	12	14,45	18,3	10,7	30	10	40,6	25,4	40	12	144,06	203,04 PLN
K0366.25812035	57,2	12	14,45	18,3	10,7	35	10	40,6	25,4	45	12	144,06	203,04 PLN
K0366.25812040	57,2	12	14,45	18,3	10,7	40	10	40,6	25,4	50	12	144,06	203,04 PLN
K0366.25812050	57,2	12	14,45	18,3	10,7	50	10	40,6	25,4	60	12	144,06	237,60 PLN
K0366.25812060	57,2	12	14,45	18,3	10,7	60	10	40,6	25,4	70	12	144,06	237,60 PLN
K0366.25812070	57,2	12	14,45	18,3	10,7	70	10	40,6	25,4	80	12	144,06	237,60 PLN
K0366.25812080	57,2	12	14,45	18,3	10,7	80	10	40,6	25,4	90	12	144,06	237,60 PLN
K0366.25812090	57,2	12	14,45	18,3	10,7	90	10	40,6	25,4	100	12	144,06	280,26 PLN
K0366.25812100	57,2	12	14,45	18,3	10,7	100	10	40,6	25,4	110	12	144,06	280,26 PLN
K0366.27816025	78	16	19	23,9	13,7	25	14	45	28,2	39	16	257,18	271,30 PLN
K0366.27816030	78	16	19	23,9	13,7	30	14	45	28,2	44	16	257,18	310,61 PLN
K0366.27816035	78	16	19	23,9	13,7	35	14	45	28,2	49	16	257,18	310,61 PLN
K0366.27816040	78	16	19	23,9	13,7	40	14	45	28,2	54	16	257,18	310,61 PLN
K0366.27816050	78	16	19	23,9	13,7	50	14	45	28,2	64	16	257,18	310,61 PLN
K0366.27816060	78	16	19	23,9	13,7	60	14	45	28,2	74	16	257,18	350,30 PLN
K0366.27816070	78	16	19	23,9	13,7	70	14	45	28,2	84	16	257,18	350,30 PLN
K0366.27816080	78	16	19	23,9	13,7	80	14	45	28,2	94	16	257,18	350,30 PLN
K0366.27816090	78	16	19	23,9	13,7	90	14	45	28,2	104	16	257,18	389,66 PLN
K0366.27816100	78	16	19	23,9	13,7	100	14	45	28,2	114	16	257,18	389,66 PLN
