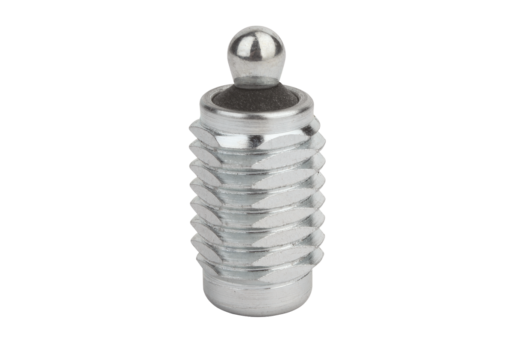

        Dociski boczne z uszczelnieniem

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.Wersja:Trzpień – stal, hartowana i ocynkowana.
Tulejka – ocynkowana na niebiesko.Wskazówka:Sprężynujące dociski boczne z tulejką gwintowaną można indywidualnie ustawić względem przedmiotu obrabianego. Ponadto, używając dwóch nakrętek, można wkręcić docisk w cienką blachę.
W i Z wg danych klienta.Wskazówka dotycząca planu:

1) Narzędzie montażowe

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0371_MA Dociski boczne z uszczelnieniem

202 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	D	D1	K	L	L1	±S	SW	X	F ok.N	Nr zamówienia narzędzia montażowego	Cena
K0371.3020X12	M12	5	2x60°	11,5	6	0,8	10	1,6	20	K0371.06	38,19 PLN
K0371.3020X20	M12	5	2x60°	19	6	0,8	10	1,6	20	K0371.06	39,91 PLN
K0371.3020X27	M12	5	2x60°	26,5	6	0,8	10	1,6	20	K0371.06	41,87 PLN
K0371.3050X12	M12	5	2x60°	11,5	6	0,8	10	1,6	50	K0371.06	38,19 PLN
K0371.3050X20	M12	5	2x60°	19	6	0,8	10	1,6	50	K0371.06	39,91 PLN
K0371.3050X27	M12	5	2x60°	26,5	6	0,8	10	1,6	50	K0371.06	41,87 PLN
K0371.3100X12	M12	5	2x60°	11,5	6	0,8	10	1,6	100	K0371.06	38,19 PLN
K0371.3100X20	M12	5	2x60°	19	6	0,8	10	1,6	100	K0371.06	39,91 PLN
K0371.3100X27	M12	5	2x60°	26,5	6	0,8	10	1,6	100	K0371.06	41,87 PLN
K0371.3040X12	M12	6	2x60°	11,5	10	1	10	1,8	40	K0371.06	39,91 PLN
K0371.3040X20	M12	6	2x60°	19	10	1	10	1,8	40	K0371.06	41,87 PLN
K0371.3040X27	M12	6	2x60°	26,5	10	1	10	1,8	40	K0371.06	43,63 PLN
K0371.3075X12	M12	6	2x60°	11,5	10	1	10	1,8	75	K0371.06	39,91 PLN
K0371.3075X20	M12	6	2x60°	19	10	1	10	1,8	75	K0371.06	41,87 PLN
K0371.3075X27	M12	6	2x60°	26,5	10	1	10	1,8	75	K0371.06	43,63 PLN
K0371.3150X12	M12	6	2x60°	11,5	10	1	10	1,8	100	K0371.06	39,91 PLN
K0371.3150X20	M12	6	2x60°	19	10	1	10	1,8	100	K0371.06	41,87 PLN
K0371.3150X27	M12	6	2x60°	26,5	10	1	10	1,8	100	K0371.06	43,63 PLN
K0371.3100X16	M18X1,5	10	2,5x60°	18	16	1,6	16	3,2	100	K0371.10	41,87 PLN
K0371.3100X29	M18X1,5	10	2,5x60°	31,5	16	1,6	16	3,2	100	K0371.10	45,33 PLN
K0371.3100X43	M18X1,5	10	2,5x60°	45	16	1,6	16	3,2	100	K0371.10	48,81 PLN
K0371.3200X16	M18X1,5	10	2,5x60°	18	16	1,6	16	3,2	150	K0371.10	41,87 PLN
K0371.3200X29	M18X1,5	10	2,5x60°	31,5	16	1,6	16	3,2	150	K0371.10	45,33 PLN
K0371.3200X43	M18X1,5	10	2,5x60°	45	16	1,6	16	3,2	150	K0371.10	48,81 PLN
K0371.3300X16	M18X1,5	10	2,5x60°	18	16	1,6	16	3,2	200	K0371.10	41,87 PLN
K0371.3300X29	M18X1,5	10	2,5x60°	31,5	16	1,6	16	3,2	200	K0371.10	45,33 PLN
K0371.3300X43	M18X1,5	10	2,5x60°	45	16	1,6	16	3,2	200	K0371.10	48,81 PLN
