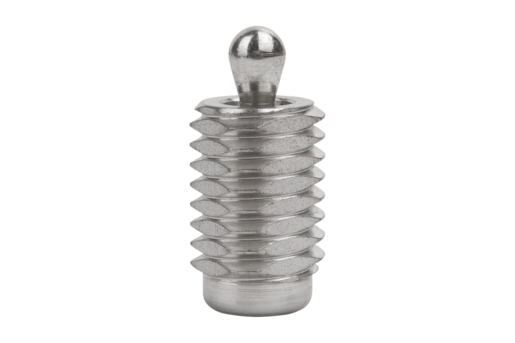

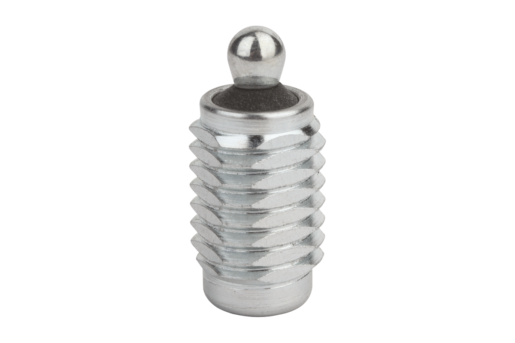

        Dociski boczne bez uszczelnienia

Opis artykułu/ilustracje produktu

OpisMateriał:Stal.Wersja:Trzpień – stal, hartowana i ocynkowana.
Tulejka – ocynkowana na niebiesko.Wskazówka:Sprężynujące dociski boczne z tulejką gwintowaną można indywidualnie ustawić względem przedmiotu obrabianego. Ponadto, używając dwóch nakrętek, można wkręcić docisk w cienką blachę.
W i Z wg danych klienta.Wskazówka dotycząca planu:

1) Narzędzie montażowe

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0371_OA Dociski boczne bez uszczelnienia

214 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	D	D1	K	L	L1	±S	SW	X	F ok.N	Nr zamówienia narzędzia montażowego	Cena
K0371.1020X12	M12	5	2x60°	11,5	6,7	0,8	10	1,6	20	K0371.06	33,95 PLN
K0371.1020X20	M12	5	2x60°	19	6,7	0,8	10	1,6	20	K0371.06	35,77 PLN
K0371.1020X27	M12	5	2x60°	26,5	6,7	0,8	10	1,6	20	K0371.06	37,47 PLN
K0371.1050X12	M12	5	2x60°	11,5	6,7	0,8	10	1,6	50	K0371.06	33,95 PLN
K0371.1050X20	M12	5	2x60°	19	6,7	0,8	10	1,6	50	K0371.06	35,77 PLN
K0371.1050X27	M12	5	2x60°	26,5	6,7	0,8	10	1,6	50	K0371.06	37,47 PLN
K0371.1100X12	M12	5	2x60°	11,5	6,7	0,8	10	1,6	100	K0371.06	33,95 PLN
K0371.1100X20	M12	5	2x60°	19	6,7	0,8	10	1,6	100	K0371.06	35,77 PLN
K0371.1100X27	M12	5	2x60°	26,5	6,7	0,8	10	1,6	100	K0371.06	37,47 PLN
K0371.1040X12	M12	6	2x60°	11,5	10,7	1	10	1,8	40	K0371.06	35,77 PLN
K0371.1040X20	M12	6	2x60°	19	10,7	1	10	1,8	40	K0371.06	37,47 PLN
K0371.1040X27	M12	6	2x60°	26,5	10,7	1	10	1,8	40	K0371.06	39,12 PLN
K0371.1075X12	M12	6	2x60°	11,5	10,7	1	10	1,8	75	K0371.06	35,77 PLN
K0371.1075X20	M12	6	2x60°	19	10,7	1	10	1,8	75	K0371.06	37,47 PLN
K0371.1075X27	M12	6	2x60°	26,5	10,7	1	10	1,8	75	K0371.06	39,12 PLN
K0371.1150X12	M12	6	2x60°	11,5	10,7	1	10	1,8	100	K0371.06	35,77 PLN
K0371.1150X20	M12	6	2x60°	19	10,7	1	10	1,8	100	K0371.06	37,47 PLN
K0371.1150X27	M12	6	2x60°	26,5	10,7	1	10	1,8	100	K0371.06	39,12 PLN
K0371.1100X16	M18X1,5	10	2,5x60°	18	16,7	1,6	16	3,2	100	K0371.10	37,47 PLN
K0371.1100X29	M18X1,5	10	2,5x60°	31,5	16,7	1,6	16	3,2	100	K0371.10	40,78 PLN
K0371.1100X43	M18X1,5	10	2,5x60°	45	16,7	1,6	16	3,2	100	K0371.10	44,40 PLN
K0371.1200X16	M18X1,5	10	2,5x60°	18	16,7	1,6	16	3,2	150	K0371.10	37,47 PLN
K0371.1200X29	M18X1,5	10	2,5x60°	31,5	16,7	1,6	16	3,2	150	K0371.10	40,78 PLN
K0371.1200X43	M18X1,5	10	2,5x60°	45	16,7	1,6	16	3,2	150	K0371.10	44,40 PLN
K0371.1300X16	M18X1,5	10	2,5x60°	18	16,7	1,6	16	3,2	200	K0371.10	37,47 PLN
K0371.1300X29	M18X1,5	10	2,5x60°	31,5	16,7	1,6	16	3,2	200	K0371.10	40,78 PLN
K0371.1300X43	M18X1,5	10	2,5x60°	45	16,7	1,6	16	3,2	200	K0371.10	44,40 PLN
