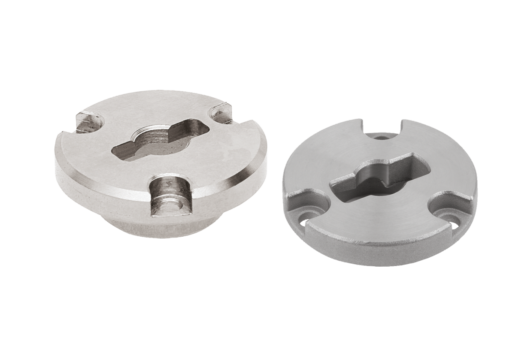

Płytki mocujące nakładane do zamka zaciskowego

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Zamki obrotowe, krawędziowe profile ochronne
    - Płytki mocujące do zamka zaciskowego
      - Płytki mocujące nakładane do zamka zaciskowego

Opis artykułu/ilustracje produktu

OpisMateriał:Obudowa ze stali lub stali nierdzewnej.
Nakrętka ze stali nierdzewnej.Wersja:Obudowa niklowana lub bez powłoki.
Nakrętka niepowlekana.Wskazówka:Opcja montażu forma A, dla grubości płyt od 6 do 10 mm.Wskazówka dotycząca planu:

1) Płyta
2) Zamek zaciskowy
3) Kołki
4) Nakrętka

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1062_A Płytki mocujące nakładane do zamka zaciskowego

175 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Materiał korpusu	Wersja 2	D	D2	A	M	H2	SW	H	D5	D6	L	Cena
K1062.50	A	stal	wprowadzony	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	66,61 PLN
K1062.80	A	stal	wprowadzony	8	32	13	M20X1,5	10	30	18	21	32	3,5	70,79 PLN
K1062.150	A	stal nierdzewna	wprowadzony	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	112,25 PLN
K1062.180	A	stal nierdzewna	wprowadzony	8	32	13	M20X1,5	10	30	18	21	32	3,5	124,67 PLN
