Pokrętła radełkowane z ograniczeniem momentu obrotowego, z...

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty, pokrętła
    - Pokrętła radełkowane z ograniczeniem momentu obrotowego
      - Pokrętła radełkowane z ograniczeniem momentu obrotowego, z gwintem wewnętrznym

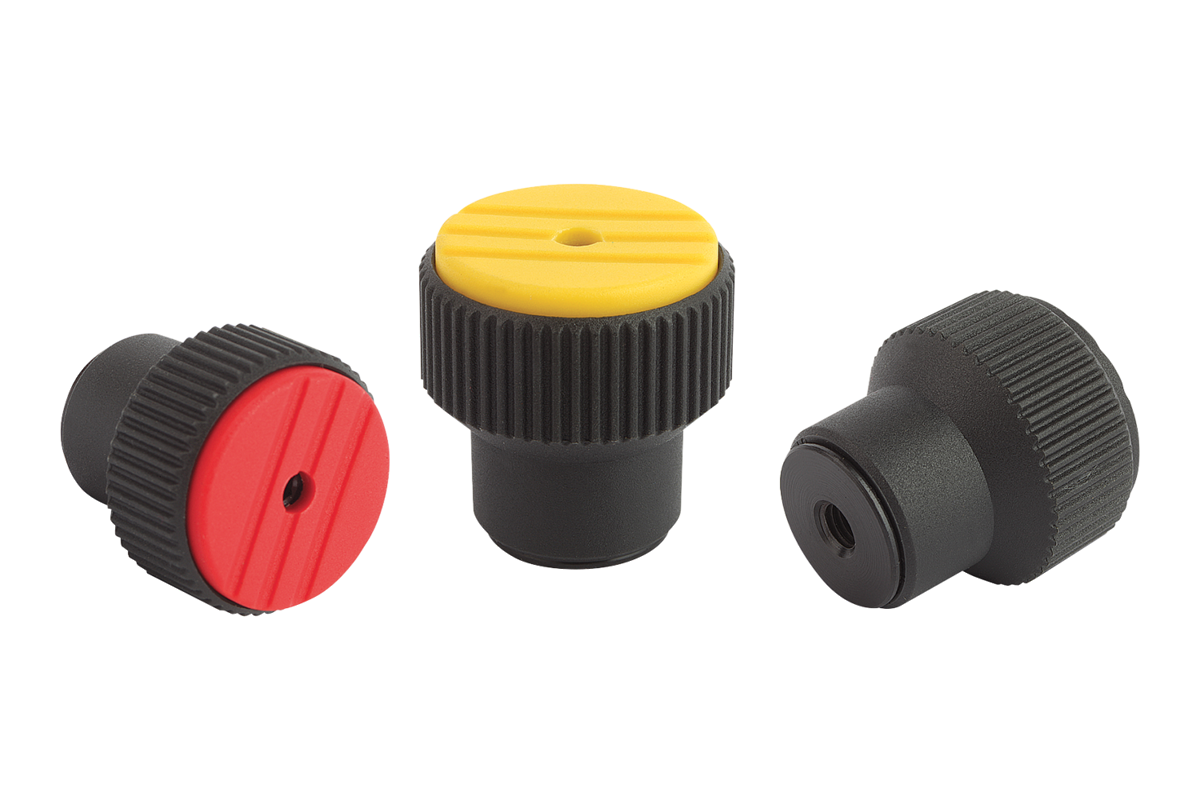

Opis artykułu/ilustracje produktu

OpisMateriał:Termoplast czarnoszary.

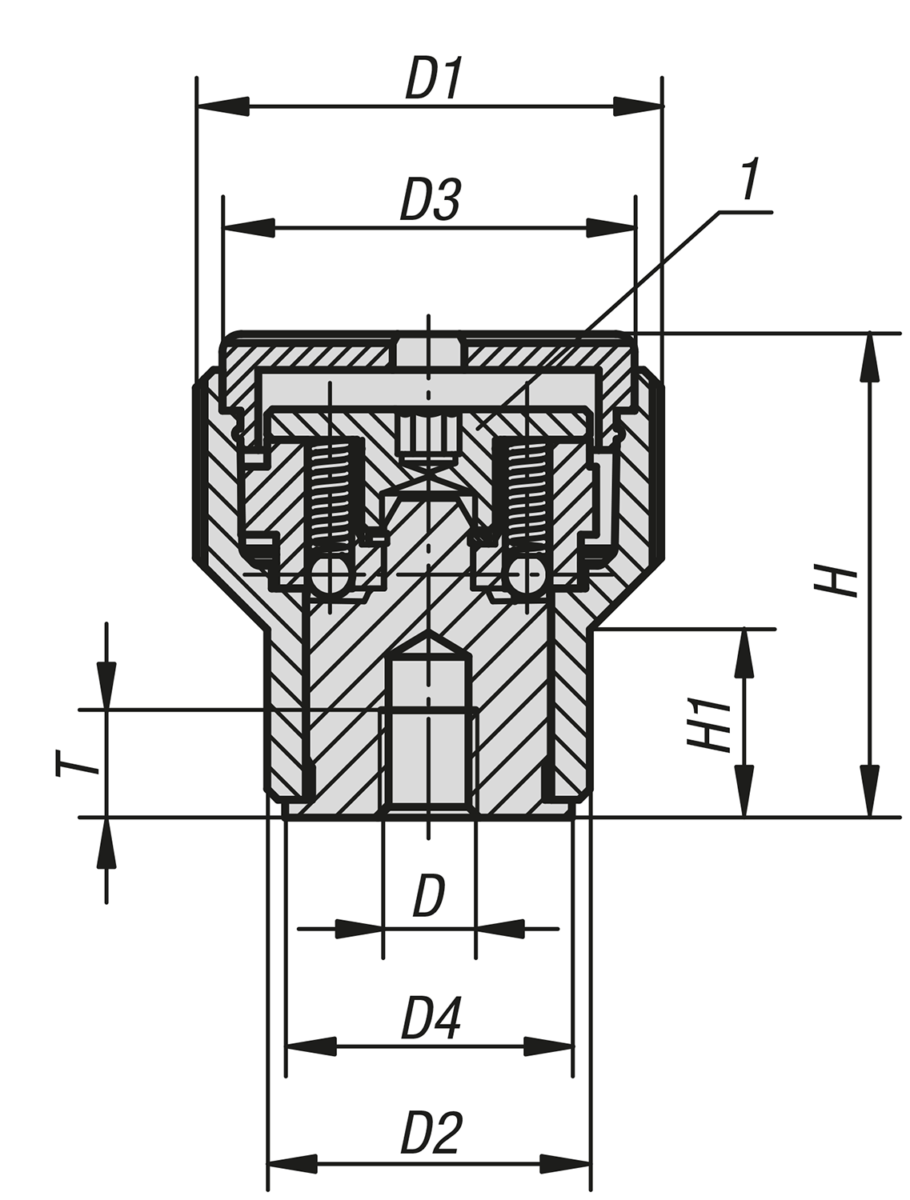

Tuleja ze stali.Wersja:Tuleja oksydowana.Wskazówka:Wymagany moment obrotowy nastawia się za pomocą specjalnego wkrętu do nastawiania. Po osiągnięciu nastawionego momentu pokrętło radełkowane obraca się swobodnie.Wskazówka dotycząca planu:

1) Wkręt do nastawiania momentu obrotowego

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0277_IG Pokrętła radełkowane z ograniczeniem momentu obrotowego, z gwintem wewnętrznym

242 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Rodzaj gwintu	Materiał komponentów	Kolor pokrywy	Rozmiar	D	D1	D2	D3	D4	H	H1	T	Moment obrotowy Nm	Cena
K0277.205	gwint wewnętrzny	stal	ciemnoszary RAL 7021	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	144,75 PLN
K0277.2051	gwint wewnętrzny	stal	pomarańczowy RAL 2004	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	144,75 PLN
K0277.2052	gwint wewnętrzny	stal	zielony sygnałowy RAL 6032	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	144,75 PLN
K0277.2053	gwint wewnętrzny	stal	niebieski RAL 5017	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	144,75 PLN
K0277.2055	gwint wewnętrzny	stal	jasnoszary RAL 7035	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	144,75 PLN
K0277.2056	gwint wewnętrzny	stal	czerwony RAL 3020	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	144,75 PLN
K0277.2057	gwint wewnętrzny	stal	żółty RAL 1021	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	144,75 PLN
K0277.206	gwint wewnętrzny	stal	ciemnoszary RAL 7021	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	144,75 PLN
K0277.2061	gwint wewnętrzny	stal	pomarańczowy RAL 2004	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	144,75 PLN
K0277.2062	gwint wewnętrzny	stal	zielony sygnałowy RAL 6032	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	144,75 PLN
K0277.2063	gwint wewnętrzny	stal	niebieski RAL 5017	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	144,75 PLN
K0277.2065	gwint wewnętrzny	stal	jasnoszary RAL 7035	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	144,75 PLN
K0277.2066	gwint wewnętrzny	stal	czerwony RAL 3020	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	144,75 PLN
K0277.2067	gwint wewnętrzny	stal	żółty RAL 1021	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	144,75 PLN
K0277.306	gwint wewnętrzny	stal	ciemnoszary RAL 7021	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	159,60 PLN
K0277.3061	gwint wewnętrzny	stal	pomarańczowy RAL 2004	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	159,60 PLN
K0277.3062	gwint wewnętrzny	stal	zielony sygnałowy RAL 6032	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	159,60 PLN
K0277.3063	gwint wewnętrzny	stal	niebieski RAL 5017	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	159,60 PLN
K0277.3065	gwint wewnętrzny	stal	jasnoszary RAL 7035	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	159,60 PLN
K0277.3066	gwint wewnętrzny	stal	czerwony RAL 3020	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	159,60 PLN
K0277.3067	gwint wewnętrzny	stal	żółty RAL 1021	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	159,60 PLN
K0277.308	gwint wewnętrzny	stal	ciemnoszary RAL 7021	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	159,60 PLN
K0277.3081	gwint wewnętrzny	stal	pomarańczowy RAL 2004	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	159,60 PLN
K0277.3082	gwint wewnętrzny	stal	zielony sygnałowy RAL 6032	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	159,60 PLN
K0277.3083	gwint wewnętrzny	stal	niebieski RAL 5017	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	159,60 PLN
K0277.3085	gwint wewnętrzny	stal	jasnoszary RAL 7035	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	159,60 PLN
K0277.3086	gwint wewnętrzny	stal	czerwony RAL 3020	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	159,60 PLN
K0277.3087	gwint wewnętrzny	stal	żółty RAL 1021	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	159,60 PLN
