K0145

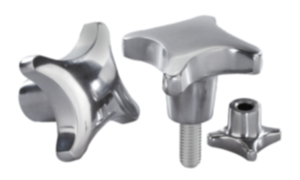

Pokrętła krzyżowe podobne do DIN 6335, z aluminium

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty, pokrętła
    - Pokrętła krzyżowe podobne do DIN 6335, z aluminium

Opis artykułu/ilustracje produktu

Wywołaj/filtruj wszystkie artykuły

OpisMateriał:

Aluminium.
Wkręt bez łba – stal nierdzewna 1.4305.
Trzpień poprzeczny – stal nierdzewna 1.4310.

Wersja:bębnowane lub szlifowane i polerowane.
Wkręt bez łba i trzpień poprzeczny niepowlekane.Na zapytanie:Pokrętła krzyżowe jako półfabrykaty (niewyszlifowane).Wskazówka dotycząca planu:

Forma A: surówka
Forma B: otwór przelotowy
Forma C: otwór nieprzelotowy
Forma D: gwint i powiercenie
Forma E: otwór gwintowany nieprzelotowy
Forma L: z gwintem zewnętrznym

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0145 Pokrętła krzyżowe podobne do DIN 6335, z aluminium

187 kB

Rysunki (przegląd ogólny)

Pokrętła krzyżowe podobne do DIN 6335, aluminium, typ A, półfabrykat

Więcej informacji

Rysunki

Pokrętła krzyżowe podobne do DIN 6335, aluminium, typ A, półfabrykat

Wybór/filtr artykułów

Nr Zamówienia	Forma	Powierzchnia korpusu	D1	D2	H	H3	Cena
K0145.104008	A	z bębnowaniem	40	14	26	14	12,80 PLN
K0145.105010	A	z bębnowaniem	50	18	34	20	15,77 PLN
K0145.106312	A	z bębnowaniem	63	25	42	25	24,52 PLN
K0145.108016	A	z bębnowaniem	80	25	52	30	36,29 PLN

Pokrętła krzyżowe podobne do DIN 6335, aluminium, typ B, otwór przelotowy

Więcej informacji

Rysunki

Pokrętła krzyżowe podobne do DIN 6335, aluminium, typ B, otwór przelotowy

Wybór/filtr artykułów

Nr Zamówienia	Forma	Podpory	D1	D	D2	H	Cena
K0145.2080162	B	polerowany	80	16	25	50	78,68 PLN
K0145.2040082	B	polerowany	40	8	14	25	39,42 PLN
K0145.2050102	B	polerowany	50	10	18	32	44,88 PLN
K0145.2063122	B	polerowany	63	12	25	40	58,00 PLN
K0145.205010	B	z bębnowaniem	50	10	18	32	26,57 PLN
K0145.206312	B	z bębnowaniem	63	12	25	40	37,15 PLN
K0145.204008	B	z bębnowaniem	40	8	14	25	22,74 PLN
K0145.208016	B	z bębnowaniem	80	16	25	50	55,62 PLN

Pokrętła krzyżowe podobne do DIN 6335, aluminium, typ C, otwór nieprzelotowy

Więcej informacji

Rysunki

Pokrętła krzyżowe podobne do DIN 6335, aluminium, typ C, otwór nieprzelotowy

Wybór/filtr artykułów

Nr Zamówienia	Forma	Podpory	D	D1	D2	H	T	T1	Cena
K0145.3080162	C	polerowany	16	80	25	50	28	32	78,68 PLN
K0145.3040082	C	polerowany	8	40	14	25	15	18	39,42 PLN
K0145.3050102	C	polerowany	10	50	18	32	18	21	44,88 PLN
K0145.3063122	C	polerowany	12	63	25	40	22	25	58,00 PLN
K0145.305010	C	z bębnowaniem	10	50	18	32	18	21	26,57 PLN
K0145.306312	C	z bębnowaniem	12	63	25	40	22	25	37,15 PLN
K0145.304008	C	z bębnowaniem	8	40	14	25	15	18	22,74 PLN
K0145.308016	C	z bębnowaniem	16	80	25	50	28	32	55,62 PLN

Pokrętła krzyżowe podobne do DIN 6335, aluminium, typ D, nawiercony gwint

Więcej informacji

Rysunki

Pokrętła krzyżowe podobne do DIN 6335, aluminium, typ D, nawiercony gwint

Wybór/filtr artykułów

Nr Zamówienia	Forma	Podpory	D	D1	D2	D6	H	T	Cena
K0145.404008	D	z bębnowaniem	M8	40	14	8,4	25	15	24,52 PLN
K0145.405010	D	z bębnowaniem	M10	50	18	10,5	32	18	28,46 PLN
K0145.406312	D	z bębnowaniem	M12	63	25	13	40	22	38,83 PLN
K0145.408016	D	z bębnowaniem	M16	80	25	17	50	28	57,41 PLN
K0145.4040082	D	polerowany	M8	40	14	8,4	25	15	41,21 PLN
K0145.4050102	D	polerowany	M10	50	18	10,5	32	18	46,61 PLN
K0145.4063122	D	polerowany	M12	63	25	13	40	22	59,83 PLN
K0145.4080162	D	polerowany	M16	80	25	17	50	28	80,30 PLN

Pokrętła krzyżowe podobne do DIN 6335, aluminium, typ E, otwór nieprzelotowy gwintowany

Więcej informacji

Rysunki

Pokrętła krzyżowe podobne do DIN 6335, aluminium, typ E, otwór nieprzelotowy gwintowany

Wybór/filtr artykułów

Nr Zamówienia	Forma	Podpory	D	D1	D2	H	T	T1	Cena
K0145.504008	E	z bębnowaniem	M8	40	14	25	15	18	22,74 PLN
K0145.505010	E	z bębnowaniem	M10	50	18	32	18	21	26,57 PLN
K0145.506312	E	z bębnowaniem	M12	63	25	40	22	25	37,15 PLN
K0145.508016	E	z bębnowaniem	M16	80	25	50	28	32	55,62 PLN
K0145.5040082	E	polerowany	M8	40	14	25	15	18	39,42 PLN
K0145.5050102	E	polerowany	M10	50	18	32	18	21	44,88 PLN
K0145.5063122	E	polerowany	M12	63	25	40	22	25	58,00 PLN
K0145.5080162	E	polerowany	M16	80	25	50	28	32	78,68 PLN

Pokrętła krzyżowe podobne do DIN 6335, aluminium, typ L, z gwintem zewnętrznym

Więcej informacji

Rysunki

Pokrętła krzyżowe podobne do DIN 6335, aluminium, typ L, z gwintem zewnętrznym

Wybór/filtr artykułów

Nr Zamówienia	Forma	Powierzchnia korpusu	D	D1	D2	H	L	Cena
K0145.604008X20	L	z bębnowaniem	M8	40	14	25	20	46,18 PLN
K0145.604008X25	L	z bębnowaniem	M8	40	14	25	25	46,72 PLN
K0145.604008X30	L	z bębnowaniem	M8	40	14	25	30	47,15 PLN
K0145.604008X40	L	z bębnowaniem	M8	40	14	25	40	48,60 PLN
K0145.604008X50	L	z bębnowaniem	M8	40	14	25	50	49,25 PLN
K0145.605010X20	L	z bębnowaniem	M10	50	18	32	20	52,49 PLN
K0145.605010X25	L	z bębnowaniem	M10	50	18	32	25	52,60 PLN
K0145.605010X30	L	z bębnowaniem	M10	50	18	32	30	53,24 PLN
K0145.605010X40	L	z bębnowaniem	M10	50	18	32	40	53,84 PLN
K0145.605010X50	L	z bębnowaniem	M10	50	18	32	50	54,65 PLN
K0145.606312X20	L	z bębnowaniem	M12	63	25	40	20	64,69 PLN
K0145.606312X30	L	z bębnowaniem	M12	63	25	40	30	65,45 PLN
K0145.606312X40	L	z bębnowaniem	M12	63	25	40	40	66,85 PLN
K0145.606312X50	L	z bębnowaniem	M12	63	25	40	50	71,60 PLN
