K0234

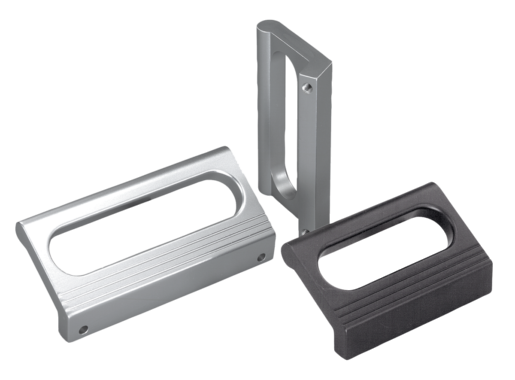

Uchwyty profilowane aluminiowe

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty profilowane aluminiowe

Opis artykułu/ilustracje produktu

OpisMateriał:Profil aluminiowy EN AW-6060.Wersja:Profil aluminiowy anodowany na matowy połysk.Wskazówka:Uchwyty profilowane są dostępne z gwintem wewnętrznym M6 lub z otworem przelotowym dla wkrętów z łbem stożkowym M5 do montażu bocznego.Montaż:Forma A od tyłu.
Forma B od przodu.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0234 Uchwyty profilowane aluminiowe

171 kB

Rysunki (przegląd ogólny)

Uchwyty profilowane aluminiowe, montaż od tyłu

Więcej informacji

Rysunki

Uchwyty profilowane aluminiowe, montaż od tyłu

Wybór/filtr artykułów

Nr Zamówienia	Forma	Kolor korpusu	A	D	H	L	T	Nośność N	Cena
K0234.086061	A	anodyzowane w kolorze czarnym	86	M6	59	106	50	500	168,56 PLN
K0234.100061	A	anodyzowane w kolorze czarnym	100	M6	59	120	50	500	179,16 PLN
K0234.120061	A	anodyzowane w kolorze czarnym	120	M6	59	140	50	500	194,06 PLN
K0234.086063	A	anodyzowany w kolorze naturalnym	86	M6	59	106	50	500	162,35 PLN
K0234.100063	A	anodyzowany w kolorze naturalnym	100	M6	59	120	50	500	172,28 PLN
K0234.120063	A	anodyzowany w kolorze naturalnym	120	M6	59	140	50	500	186,36 PLN

Uchwyty profilowane aluminiowe, montaż po stronie obsługi

Więcej informacji

Rysunki

Uchwyty profilowane aluminiowe, montaż po stronie obsługi

Wybór/filtr artykułów

Nr Zamówienia	Forma	Kolor korpusu	A	D	H	L	T	Nośność N	Cena
K0234.086051	B	anodyzowane w kolorze czarnym	86	5,5	59	106	50	500	168,56 PLN
K0234.100051	B	anodyzowane w kolorze czarnym	100	5,5	59	120	50	500	179,16 PLN
K0234.120051	B	anodyzowane w kolorze czarnym	120	5,5	59	140	50	500	194,06 PLN
K0234.086053	B	anodyzowany w kolorze naturalnym	86	5,5	59	106	50	500	162,35 PLN
K0234.100053	B	anodyzowany w kolorze naturalnym	100	5,5	59	120	50	500	172,28 PLN
K0234.120053	B	anodyzowany w kolorze naturalnym	120	5,5	59	140	50	500	186,36 PLN
