    - Uchwyty rurowe aluminiowe z ramieniem uchwytu z tworzywa sztucznego i obustronnym skosem

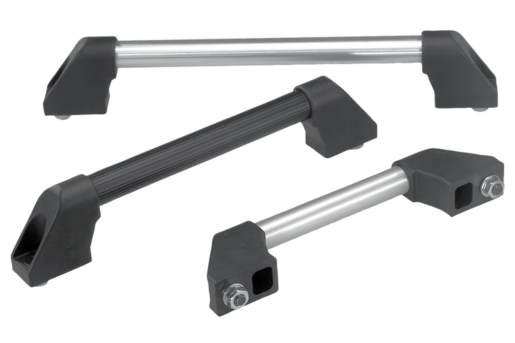

Opis artykułu/ilustracje produktu

OpisMateriał:Wsporniki – czarny termoplast wzmocniony granulatem szklanym. Rura – aluminium.Wersja:Rura połączeniowa szlifowana i anodowana na kolor naturalny
Rura połączeniowa powlekana ryflowanym tworzywem sztucznym, czarnaWskazówka:Wsporniki mają 4 nadlewki w zamocowaniach rury. Rura połączeniowa podczas wciskania ulega wytarciu zapewniając dokładne osadzenie pasowane.
Śruby montażowe ocynkowane na kolor czarny oraz odpowiednie podkładki i nakrętki są dostarczane w komplecie.Montaż:Od przodu.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0210 Uchwyty rurowe aluminiowe z ramieniem uchwytu z tworzywa sztucznego i obustronnym skosem

166 kB

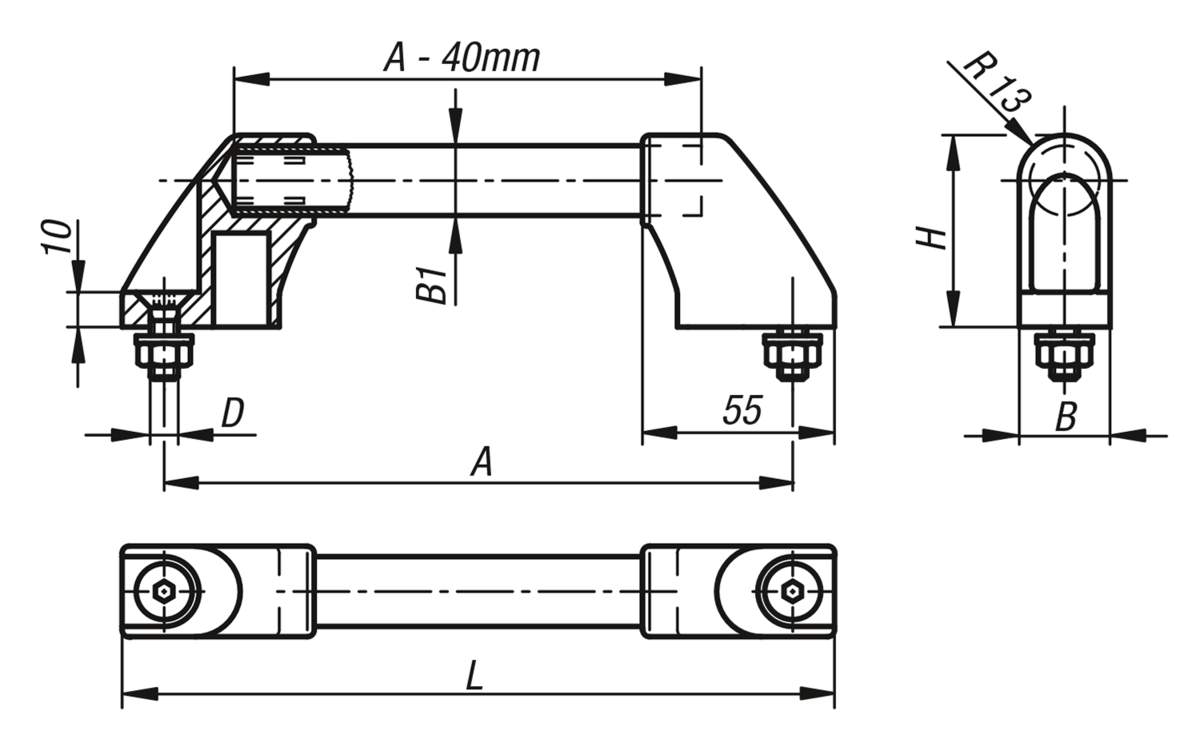

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	Powierzchnia korpusu	A	B	B1	D	H	L	Nośność N	Cena
K0210.180	aluminium	szlifowana i anodyzowana	180	26	20X2	M8x20	55	204	500	69,40 PLN
K0210.200	aluminium	szlifowana i anodyzowana	200	26	20X2	M8x20	55	224	500	71,52 PLN
K0210.250	aluminium	szlifowana i anodyzowana	250	26	20X2	M8x20	55	274	500	76,28 PLN
K0210.300	aluminium	szlifowana i anodyzowana	300	26	20X2	M8x20	55	324	500	80,94 PLN
K0210.350	aluminium	szlifowana i anodyzowana	350	26	20X2	M8x20	55	374	500	85,70 PLN
K0210.400	aluminium	szlifowana i anodyzowana	400	26	20X2	M8x20	55	424	500	90,62 PLN
K0210.500	aluminium	szlifowana i anodyzowana	500	26	20X2	M8x20	55	524	500	100,08 PLN
K0210.600	aluminium	szlifowana i anodyzowana	600	26	20X2	M8x20	55	624	500	109,35 PLN
K0210.1803	aluminium	powłoka z tworzywa sztucznego, żłobkowana	180	26	20X2	M8x20	55	204	500	82,90 PLN
K0210.2003	aluminium	powłoka z tworzywa sztucznego, żłobkowana	200	26	20X2	M8x20	55	224	500	85,34 PLN
K0210.2503	aluminium	powłoka z tworzywa sztucznego, żłobkowana	250	26	20X2	M8x20	55	274	500	90,98 PLN
K0210.3003	aluminium	powłoka z tworzywa sztucznego, żłobkowana	300	26	20X2	M8x20	55	324	500	96,36 PLN
K0210.3503	aluminium	powłoka z tworzywa sztucznego, żłobkowana	350	26	20X2	M8x20	55	374	500	101,90 PLN
K0210.4003	aluminium	powłoka z tworzywa sztucznego, żłobkowana	400	26	20X2	M8x20	55	424	500	107,80 PLN
K0210.5003	aluminium	powłoka z tworzywa sztucznego, żłobkowana	500	26	20X2	M8x20	55	524	500	118,92 PLN
K0210.6003	aluminium	powłoka z tworzywa sztucznego, żłobkowana	600	26	20X2	M8x20	55	624	500	127,82 PLN
