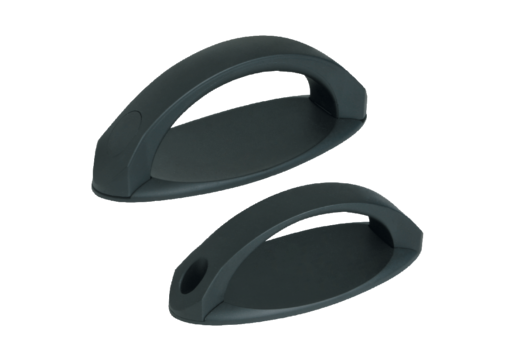

Uchwyty łukowe, forma A, z płytą podstawową

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Uchwyty pałąkowe, uchwyty rurowe, uchwyty kasetowe
    - Uchwyty łukowe
      - Uchwyty łukowe, forma A, z płytą podstawową

Opis artykułu/ilustracje produktu

OpisMateriał:Termoplast wzmocniony granulatem szklanym.Wersja:Czerń matowa.Wskazówka:Ergonomiczne i funkcjonalne uchwyty łukowe o odporności termicznej od -50°C do +130°C.

Dostawa wraz ze śrubami z łbem walcowym DIN 912 cynkowanymi, nakrętkami DIN 934 i podkładkami DIN 125 ocynkowanymi oraz zaślepkami.
Wersje K0193.110006 i K0193.210006 są dostarczane bez zatyczek.Wskazówka dotycząca planu:

1) Kołpak
2) Płyta podstawowa

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0193_A Uchwyty łukowe z tworzywa sztucznego, pełny materiał, z płytą bazową

136 kB

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	Typ	Wersja 1	A	B	B1	B2	D	D1	H	H1	H2	L	L1	M	Nośność N	Cena
K0193.110006	A	z płytą podstawową	z płytą podstawową	100	48	23	19	7	11	40	29	6	121	84	M6x25	600	21,42 PLN
K0193.112006	A	z płytą podstawową	z płytą podstawową	120	57	28	23	7	12	52	36	7	152	104	M6x25	600	34,32 PLN
K0193.114008	A	z płytą podstawową	z płytą podstawową	140	62	31	25	9,5	16	56	37	7,5	177	122	M8x30	600	38,71 PLN
