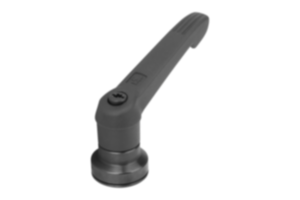

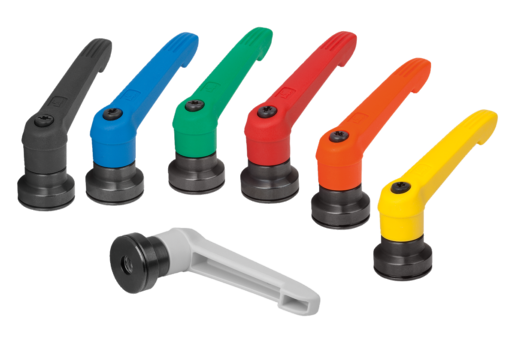

Rękojeść nastawna z tworzywa sztucznego gwint wewnętrzny, z łożyskiem osiowym do zwiększania siły mocowania
K1597

Rękojeść nastawna z tworzywa sztucznego gwint wewnętrzny,...

powrót

Opis artykułu/ilustracje produktu

OpisOpis produktu:W przypadku rękojeści nastawnych z łożyskiem osiowym do zwiększania siły mocowania w porównaniu do standardowych rękojeści nastawnych siła mocowania jest do 75% wyższa.

Oprócz tego z produktu mogą korzystać osoby o ograniczonej sile mięśniowej dłoni (znajduje zastosowanie np. w sprzęcie rehabilitacyjnym), ponieważ niewielkim wysiłkiem można uzyskać porównywalną siłę mocującą. Zwolnienie zaciśniętej rękojeści nastawnej również wymaga niewielkiej siły ręcznej.

Zwiększenie siły mocującej umożliwia zintegrowane łożysko igiełkowe osiowe, które podczas mocowania wywiera bardzo małe tarcie na stałą powierzchnię stykową. Hartowane tarcze ogranicznikowe są przystosowane do dużych sił mocujących, a duża nośność łożyska gwarantuje długą żywotność.

Duża, stała powierzchnia stykowa chroni zamocowany element konstrukcyjny. Sprawia to, że podkładka nie jest konieczna.
Materiał:Rękojeść – tworzywo sztuczne wzmocnione włóknem szklanym, pierścień zębaty – cynkowy odlew ciśnieniowy.
Części stalowe - klasa wytrzymałościowa 5.8.
Wersja:Części stalowe – oksydowane.
Łożysko igiełkowe osiowe z hartowanymi i szlifowanymi tarczami ogranicznikowymi.

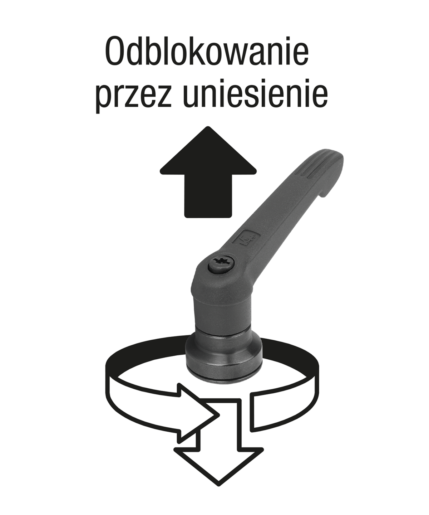

Wskazówki obsługowe:Nieużywana część uchwytowa jest wczepiona do wkładki zębatej za pomocą wieńca zębatego, dzięki czemu gwint można mocować lub zwalniać. Unosząc część uchwytową, można zmienić jej położenie, a siła sprężyny spowoduje jej ponowne zatrzaśnięcie w wieńcu zębatym.Zastosowanie:Budowa maszyn, urządzeń i instalacji oraz sprzęty rehabilitacyjne.Zalety:Wyraźne zwiększenie siły mocującej przy niezmiennym momencie zaciskania.
Wysokiej jakości łożysko igiełkowe osiowe o dużej nośności i długiej żywotności.
Stała powierzchnia stykowa chroni element konstrukcyjny.
Na zapytanie:Inne kolory.Cechy szczególne:
RoHS
PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.
 Arkusz danych K1597 Rękojeść nastawna z tworzywa sztucznego gwint wewnętrzny, z łożyskiem osiowym do zwiększania siły mocowania 605 kB

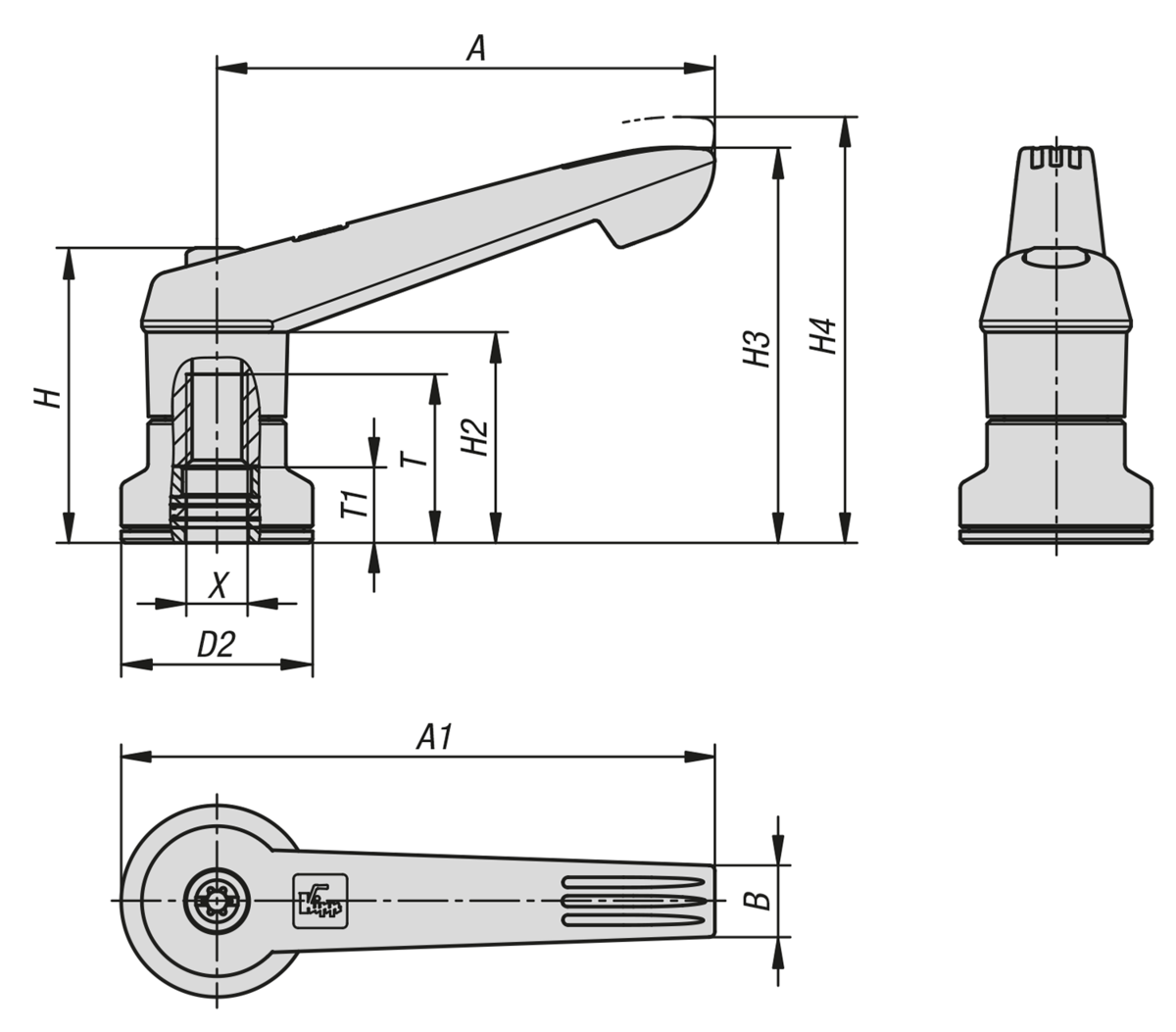

Rysunki

Rękojeść nastawna z tworzywa sztucznego gwint wewnętrzny, z łożyskiem osiowym do zwiększania siły mocowania

Wybór/filtr artykułów

Nr ZamówieniaKolor
korpusu
XD2

HH2H3H4AA1BTT1CADOsp.CenaZamów
K1597.2081ciemnoszary RAL 7021M82538,527,551,655,66577,59,42210 60,26 PLN
K1597.3101ciemnoszary RAL 7021M1030473463,467,9809511,12410 64,40 PLN
K1597.4101ciemnoszary RAL 7021M103053,13671,176,195,4110,413,22710 70,38 PLN
K1597.5121ciemnoszary RAL 7021M123559,14382,887,8109,9127,415,63310 77,28 PLN
K1597.2082pomaranczowy RAL 2004M82538,527,551,655,66577,59,42210 60,26 PLN
K1597.3102pomaranczowy RAL 2004M1030473463,467,9809511,12410 64,40 PLN
K1597.4102pomaranczowy RAL 2004M103053,13671,176,195,4110,413,22710 70,38 PLN
K1597.5122pomaranczowy RAL 2004M123559,14382,887,8109,9127,415,63310 77,28 PLN

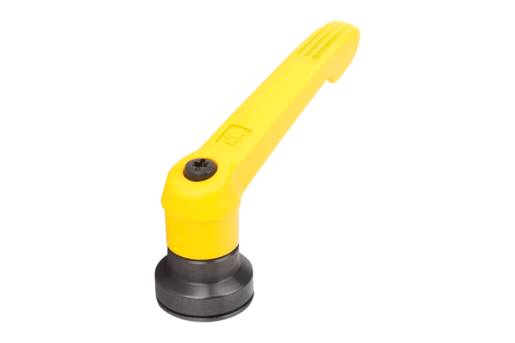

K1597.20816żółty RAL 1021M82538,527,551,655,66577,59,42210 60,26 PLN
K1597.31016żółty RAL 1021M1030473463,467,9809511,12410 64,40 PLN
K1597.41016żółty RAL 1021M103053,13671,176,195,4110,413,22710 70,38 PLN
K1597.51216żółty RAL 1021M123559,14382,887,8109,9127,415,63310 77,28 PLN

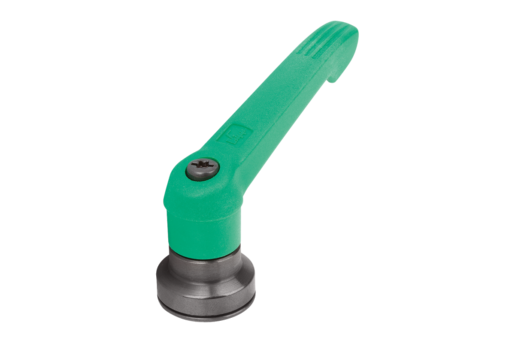

K1597.20886zielony RAL 6032M82538,527,551,655,66577,59,42210 60,26 PLN
K1597.31086zielony RAL 6032M1030473463,467,9809511,12410 64,40 PLN
K1597.41086zielony RAL 6032M103053,13671,176,195,4110,413,22710 70,38 PLN
K1597.51286zielony RAL 6032M123559,14382,887,8109,9127,415,63310 77,28 PLN

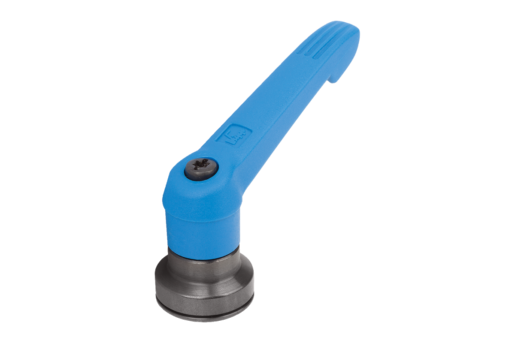

K1597.20887niebieski RAL 5017M82538,527,551,655,66577,59,42210 60,26 PLN
K1597.31087niebieski RAL 5017M1030473463,467,9809511,12410 64,40 PLN
K1597.41087niebieski RAL 5017M103053,13671,176,195,4110,413,22710 70,38 PLN
K1597.51287niebieski RAL 5017M123559,14382,887,8109,9127,415,63310 77,28 PLN

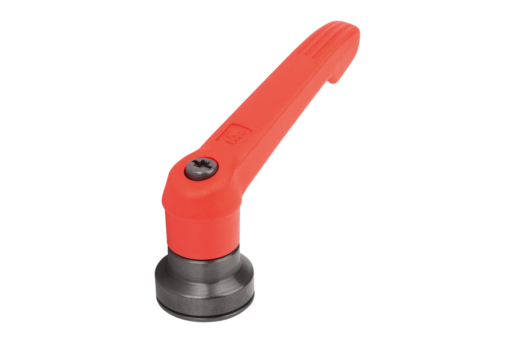

K1597.20884czerwony RAL 3020M82538,527,551,655,66577,59,42210 60,26 PLN
K1597.31084czerwony RAL 3020M1030473463,467,9809511,12410 64,40 PLN
K1597.41084czerwony RAL 3020M103053,13671,176,195,4110,413,22710 70,38 PLN
K1597.51284czerwony RAL 3020M123559,14382,887,8109,9127,415,63310 77,28 PLN
K1597.20888jasnoszary RAL 7035M82538,527,551,655,66577,59,42210 60,26 PLN
K1597.31088jasnoszary RAL 7035M1030473463,467,9809511,12410 64,40 PLN
K1597.41088jasnoszary RAL 7035M103053,13671,176,195,4110,413,22710 70,38 PLN
K1597.51288jasnoszary RAL 7035M123559,14382,887,8109,9127,415,63310 77,28 PLN
