        Podstawki wahliwe, uszczelnione o-ringiem, z wymiennymi wstawkami, typ K, wstawka z POM spłaszczona, gładka

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus – stal ulepszona cieplnie.

Kulka – stal nierdzewna i kwasoodporna.

Wstawka:
Forma K – POM.Wersja:Korpus ulepszony cieplnie i oksydowany.
Kulka hartowana, niepowlekana.
Wstawka:
Forma K, kolor biały.Wskazówka:Podstawki wahliwe stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych.
Ponadto mogą służyć jako zderzaki, opory i dociski w przyrządach i narzędziach.
Kulkę można wypchnąć z korpusu lekko naciskając na śrubę.

Kulka zabezpieczona przed przekręceniem.Zalety:Oszczędność kosztów dzięki wymiennym wstawkom.
Wbudowany pierścień uszczelniający „O” utrzymuje kulkę i skutecznie chroni przed wnikaniem zanieczyszczeń.
Gwarantuje to równomierne ruchy.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0285_K Podstawki wahliwe, uszczelnione o-ringiem, z wymiennymi wstawkami, typ K, wstawka z POM spłaszczona, gładka

199 kB

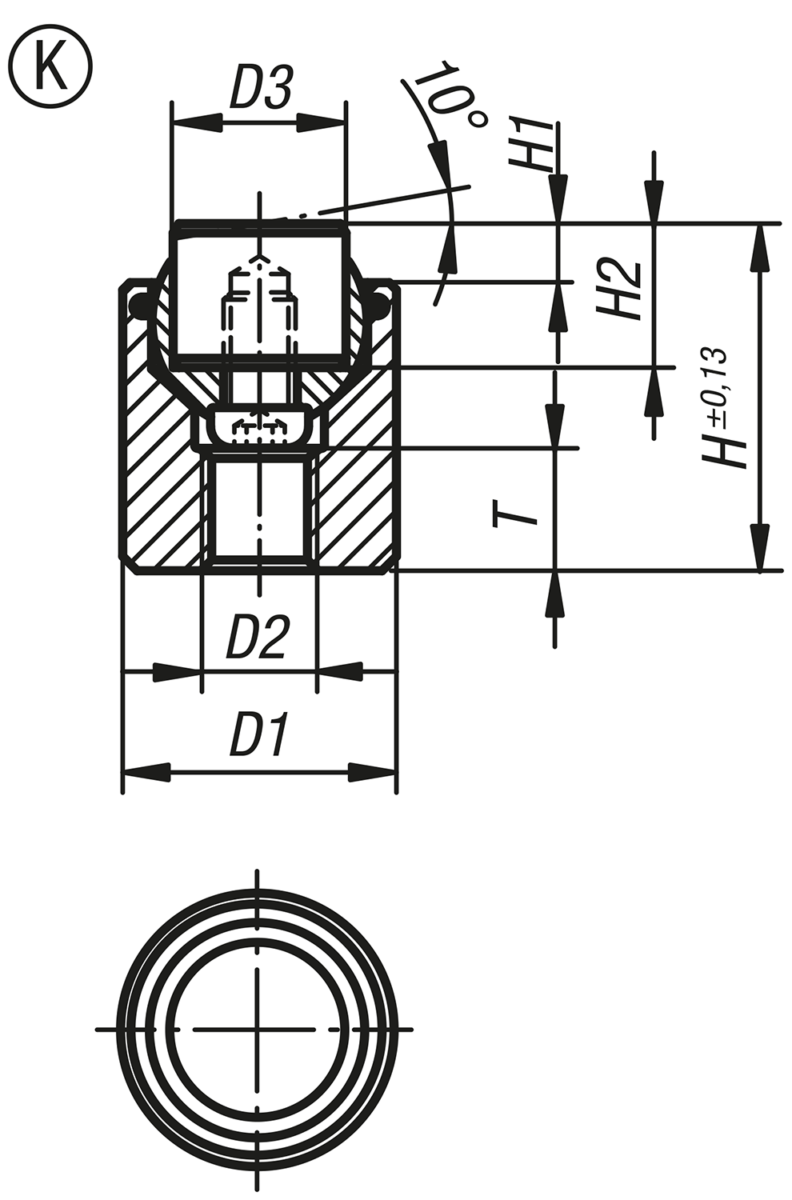

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	D1	D2	D3	H	H1	H2	T	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Nr zamówienia wstawki z POM	Cena
K0285.717X022	K	17	M6	10	22	4	10	7	13	4	K0385.10109	308,28 PLN
K0285.719X024	K	19	M8	12	24	4	10	8	15	7	K0385.12109	338,65 PLN
K0285.724X028	K	24	M10	16	28	4	10	8	20	14	K0385.16109	359,41 PLN
K0285.730X030	K	30	M12	20	30	4	10	9	23	27	K0385.20109	398,68 PLN
K0285.736X036	K	36	M12	25	36	4	10	11	28	47	K0385.25109	474,71 PLN
