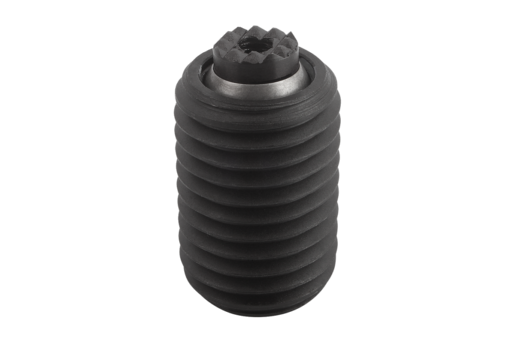

        Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ F, wstawka spłaszczona ryflowana

Opis artykułu/ilustracje produktu

OpisMateriał:Korpus – stal ulepszona cieplnie.
Kulka – stal nierdzewna i kwasoodporna.
Wstawka:
Forma F – stal narzędziowa. Wersja:Korpus ulepszony cieplnie i oksydowany.

Kulka hartowana, niepowlekana.
Wstawka:
Forma F – hartowana i oksydowana. Wskazówka:Podstawki wahliwe stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych.
Ponadto mogą służyć jako zderzaki, opory i dociski w przyrządach i narzędziach.
Kulkę można wypchnąć z korpusu lekko naciskając na śrubę.

Kulka zabezpieczona przed przekręceniem.Zalety:Oszczędność kosztów dzięki wymiennym wstawkom.
Wbudowany pierścień uszczelniający „O” utrzymuje kulkę i skutecznie chroni przed wnikaniem zanieczyszczeń.
Gwarantuje to równomierne ruchy.

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0291_F Podstawki wahliwe nastawne, uszczelnione o-ringiem, z wymiennymi wstawkami i gniazdem sześciokątnym, typ F, wstawka spłaszczona ryflowana

223 kB

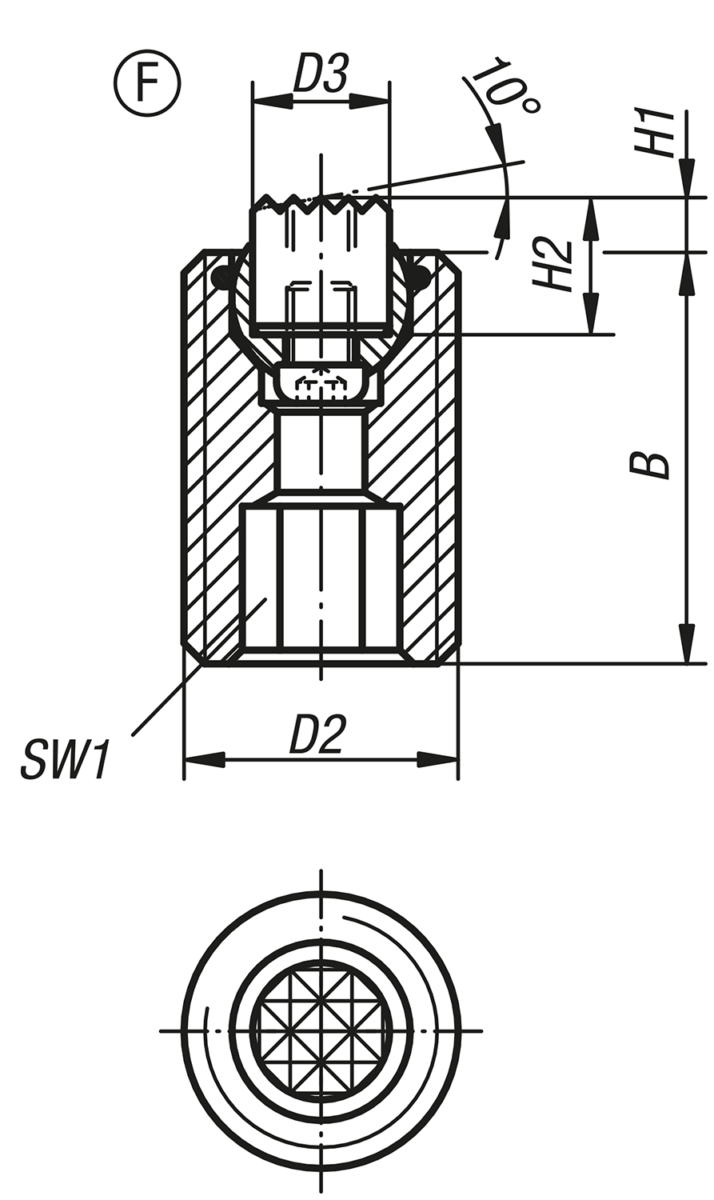

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Forma	B	D2	D3	H1	H2	SW1	Ø kulki	Obciążalność maks. kN (tylko przy obciążeniu statycznym)	Nr zamówienia wstawki	Cena
K0291.320X030	F	30	M20	10	4	10	10	13	37	K0385.1010	379,22 PLN
K0291.320X050	F	50	M20	10	4	10	10	13	37	K0385.1010	384,35 PLN
K0291.320X070	F	70	M20	10	4	10	10	13	37	K0385.1010	398,06 PLN
K0291.324X040	F	40	M24	12	4	10	10	15	55	K0385.1210	456,80 PLN
K0291.324X080	F	80	M24	12	4	10	10	15	55	K0385.1210	482,62 PLN
