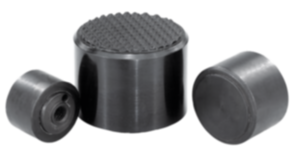

K0286Podstawki wahliwe samopowrotne |
powrót |
|
|

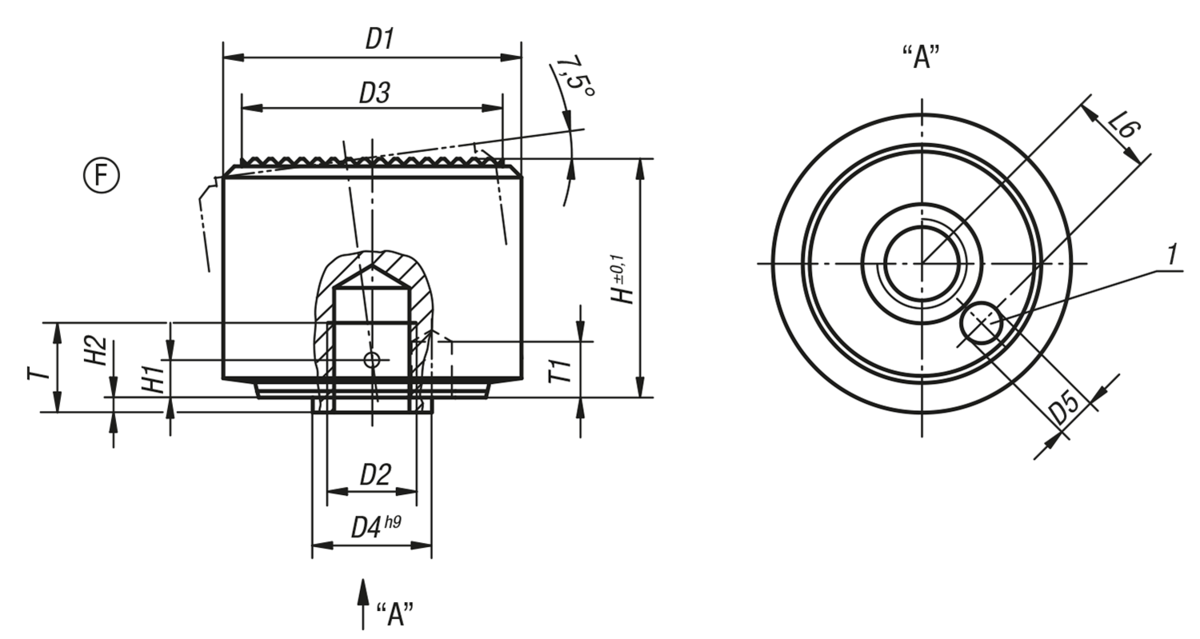

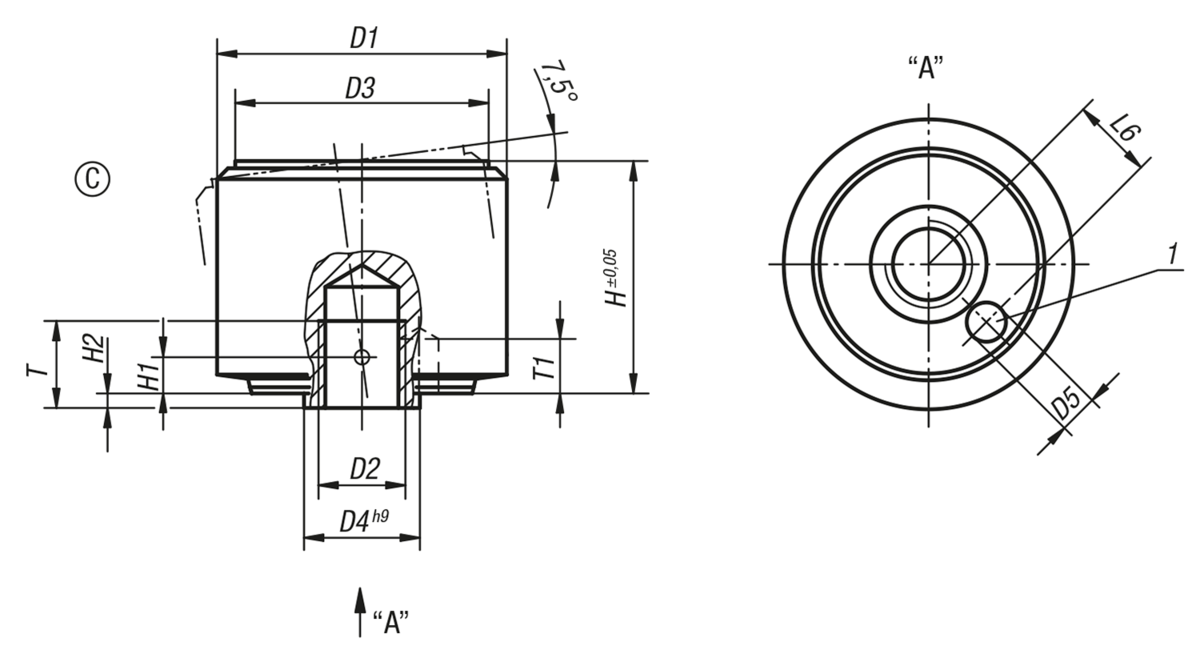

OpisMateriał:Stal do ulepszania cieplnego.Wersja:Hartowane i oksydowane.Wskazówka:Podstawki wahliwe stosuje się do podpierania i mocowania przedmiotów surowych i obrobionych. Ponadto mogą służyć jako zderzaki, opory i dociski w przyrządach i narzędziach.Zalety:- Wbudowany pierścień uszczelniający „O” skutecznie chroni przed wnikaniem brudu. - Podstawka mocująca samoczynnie wraca do pozycji zerowej po zakończonym mocowaniu. - Duże siły przy niewielkich rozmiarach.Wskazówka dotycząca planu:Forma C: nakładka gładka Forma F: nakładka żłobkowana
1) Otwór na trzpień jako zabezpieczenie przed przekręceniem PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|
Rysunki (przegląd ogólny) |
Nr Zamówienia | Forma | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | Obciążalność maks. kN (tylko przy obciążeniu statycznym) | CAD | Osp. | Cena | Zamów |
---|
K0286.105 | C | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 | | | 199,33 PLN | | K0286.106 | C | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 219,59 PLN | | K0286.108 | C | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 219,59 PLN | | K0286.110 | C | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 264,34 PLN | | K0286.112 | C | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 313,11 PLN | |
|
Nr Zamówienia | Forma | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | Obciążalność maks. kN (tylko przy obciążeniu statycznym) | CAD | Osp. | Cena | Zamów |
---|
K0286.305 | F | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 | | | 268,36 PLN | | K0286.306 | F | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 300,94 PLN | | K0286.308 | F | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 300,94 PLN | | K0286.310 | F | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 366,01 PLN | | K0286.312 | F | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 418,76 PLN | |
|
