        Łapy hakowe z kołnierzem

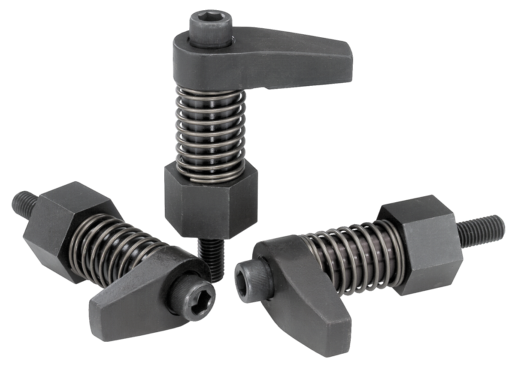

Opis artykułu/ilustracje produktu

OpisMateriał:Łapa i obsada – stal do ulepszania cieplnego, ulepszona.Wersja:Oksydowane.Wskazówka:Łapy hakowe z kołnierzem można wkręcać bezpośrednio do otworu, nawet bez pogłębiania.
Odpowiednie elementy dostosowujące wysokość – patrz: słup dystansowy K0018.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K0015 Łapy hakowe z kołnierzem

209 kB

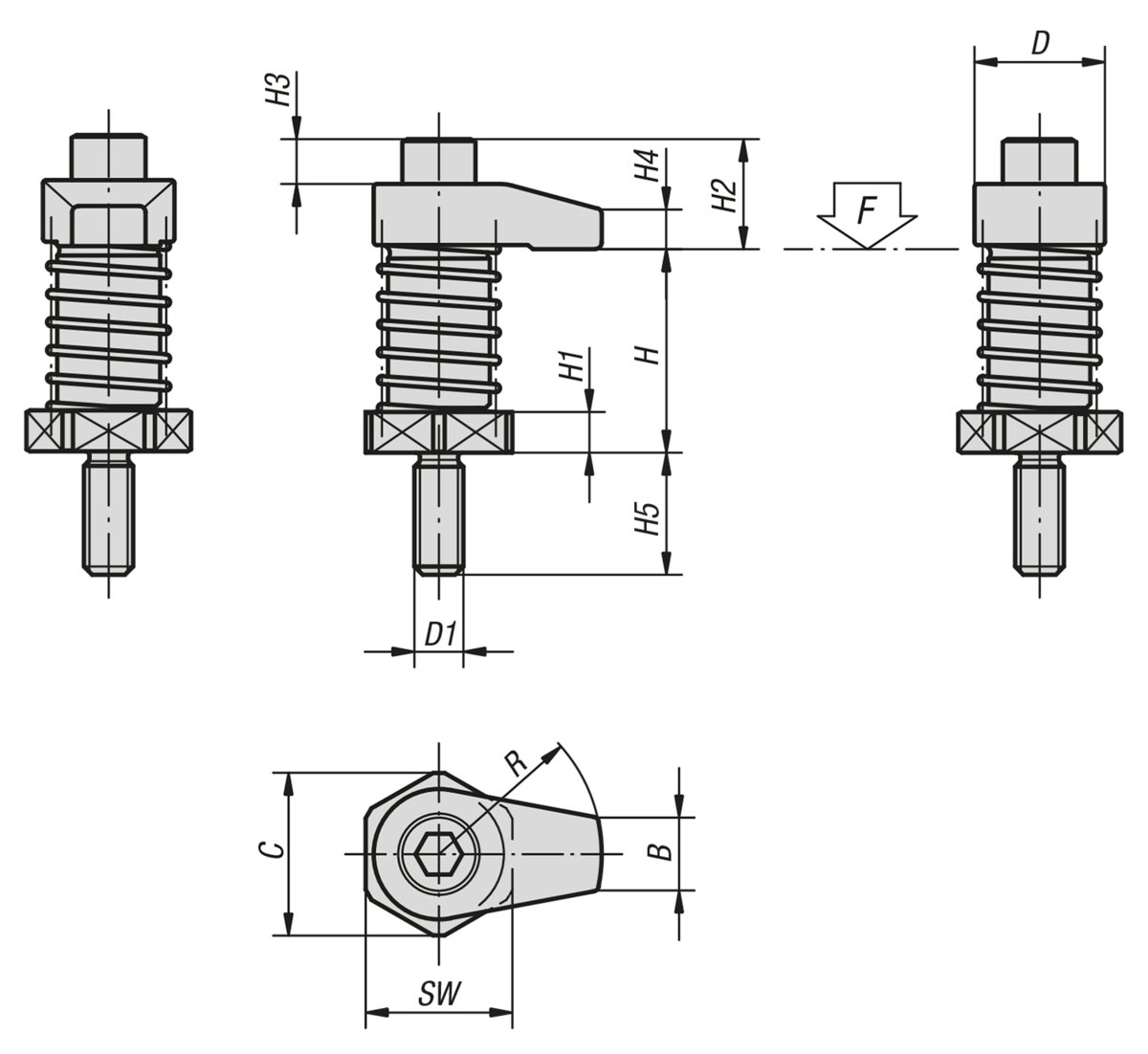

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	D	D1	H zakres mocowania	H1	H2	H3	H4	H5	B	C	R	SW	Maks. moment dokręcania Nm	F maks. kN	Cena
K0015.08020	22	M8	35-45	6	14	2	7	19	10	25	20	22	20	7,9	260,25 PLN
K0015.08025	22	M8	35-45	6	14	2	7	19	10	25	25	22	20	7,3	262,05 PLN
K0015.08030	22	M8	35-45	6	14	2	7	19	10	25	30	22	20	6,7	266,58 PLN
K0015.08120	22	M8	45-55	16	14	2	7	19	10	25	20	22	20	7,9	266,58 PLN
K0015.08125	22	M8	45-55	16	14	2	7	19	10	25	25	22	20	7,3	268,95 PLN
K0015.08130	22	M8	45-55	16	14	2	7	19	10	25	30	22	20	6,7	271,50 PLN
K0015.12040	32	M12	50-65	10	27	11	10	30	18	40	40	36	45	13,5	313,23 PLN
K0015.12050	32	M12	50-65	10	29	11	12	30	18	40	50	36	45	12,6	326,78 PLN
K0015.12060	32	M12	50-65	10	29	11	12	30	18	40	60	36	45	11,7	335,43 PLN
K0015.12140	32	M12	65-80	25	27	11	10	30	18	40	40	36	45	13,5	350,12 PLN
K0015.12150	32	M12	65-80	25	29	11	12	30	18	40	50	36	45	12,6	368,70 PLN
K0015.12160	32	M12	65-80	25	29	11	12	30	18	40	60	36	45	11,7	375,83 PLN
K0015.16040	36	M16	50-65	10	36	15	15	30	22	40	40	36	60	13,4	381,31 PLN
K0015.16050	36	M16	50-65	10	36	15	15	30	22	40	50	36	60	12,4	411,32 PLN
K0015.16060	36	M16	50-65	10	36	15	15	30	22	40	60	36	60	12	434,28 PLN
K0015.16140	36	M16	65-80	25	36	15	15	30	22	40	40	36	60	13,4	392,70 PLN
K0015.16150	36	M16	65-80	25	36	15	15	30	22	40	50	36	60	12,4	422,79 PLN
K0015.16160	36	M16	65-80	25	36	15	15	30	22	40	60	36	60	12	445,76 PLN
