K0979Wkładki gwintowane samogwintujące z otworami nacinającymi |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisMateriał:Stal lub stal nierdzewna 1.4305. Wersja:Stal utwardzana dyfuzyjnie, cynkowana. Stal nierdzewna niepowlekana.Wskazówka:Samogwintujące wkładki gwintowane przeznaczone do wykonywania wysoce wytrzymałych, odpornych na zużycie i drgania połączeń śrubowych w materiałach o małej wytrzymałości na ścinanie, takich jak np. aluminium i stopy aluminium, mosiądz, brąz, żeliwo, duroplasty i termoplasty.

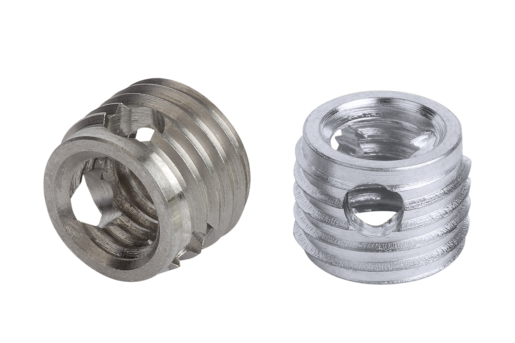

Wkładki gwintowane mają u dołu kształt stożkowy i posiadają trzy otwory nacinające. Podczas wkręcania w otwór wkładki gwintowane nacinają gwint. Gwarantuje to niezawodne, mocne zamocowanie w materiale.
Gwint wewnętrzny D1 wg ISO 6H.
Wkładki gwintowane z otworami nacinającymi są przeznaczone zwłaszcza do materiałów trudnoskrawalnych. Grubsza ścianka umożliwia zastosowanie większej siły nacinania gwintu, która ponadto rozkłada się na trzy otwory nacinające. PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

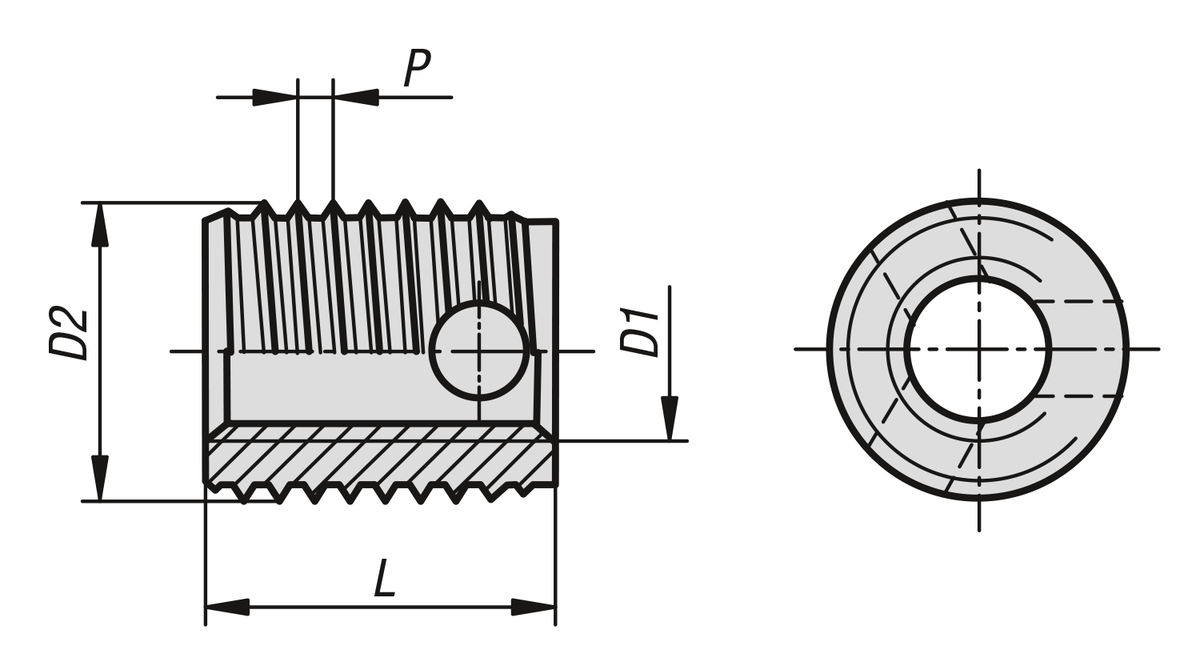

Nr Zamówienia | Materiał korpusu | D1 Gwint wewnętrzny | D2 | L Długość | P | T min. | R min. w przypadku metali lekkich | R min. w przypadku żeliwa | R min. w przypadku tworzyw sztucznych | Numer katalogowy Narzędzie montażowe ręczne | Numer katalogowy Narzędzie montażowe maszynowe | CAD | Osp. | Cena | Zamów |
---|
K0979.03 | stal | M3 | 5 | 4 | 0,6 | 6 | 1 | 1,5 | 1,25 | K0978.803 | K0978.903 | | | 2,28 PLN | | K0979.04 | stal | M4 | 6,5 | 6 | 0,8 | 8 | 1,3 | 1,95 | 1,6 | K0978.804 | K0978.904 | | | 2,54 PLN | | K0979.05 | stal | M5 | 8 | 7 | 1 | 9 | 1,6 | 2,4 | 2 | K0978.805 | K0978.905 | | | 2,65 PLN | | K0979.06 | stal | M6 | 10 | 8 | 1,25 | 10 | 2 | 3 | 2,5 | K0978.806 | K0978.906 | | | 2,79 PLN | | K0979.08 | stal | M8 | 12 | 9 | 1,5 | 11 | 2,4 | 3,6 | 3 | K0978.808 | K0978.908 | | | 3,47 PLN | | K0979.10 | stal | M10 | 14 | 10 | 1,5 | 13 | 2,8 | 4,2 | 3,5 | K0978.810 | K0978.910 | | | 9,11 PLN | | K0979.12 | stal | M12 | 16 | 12 | 1,75 | 15 | 3,2 | 4,8 | 4 | K0978.812 | K0978.912 | | | 12,11 PLN | | K0979.103 | stal nierdzewna | M3 | 5 | 4 | 0,6 | 6 | 1 | 1,5 | 1,25 | K0978.803 | K0978.903 | | | 7,20 PLN | | K0979.104 | stal nierdzewna | M4 | 6,5 | 6 | 0,8 | 8 | 1,3 | 1,95 | 1,6 | K0978.804 | K0978.904 | | | 7,25 PLN | | K0979.105 | stal nierdzewna | M5 | 8 | 7 | 1 | 9 | 1,6 | 2,4 | 2 | K0978.805 | K0978.905 | | | 7,61 PLN | | K0979.106 | stal nierdzewna | M6 | 10 | 8 | 1,25 | 10 | 2 | 3 | 2,5 | K0978.806 | K0978.906 | | | 7,04 PLN | | K0979.108 | stal nierdzewna | M8 | 12 | 9 | 1,5 | 11 | 2,4 | 3,6 | 3 | K0978.808 | K0978.908 | | | 7,87 PLN | | K0979.110 | stal nierdzewna | M10 | 14 | 10 | 1,5 | 13 | 2,8 | 4,2 | 3,5 | K0978.810 | K0978.910 | | | 11,28 PLN | | K0979.112 | stal nierdzewna | M12 | 16 | 12 | 1,75 | 15 | 3,2 | 4,8 | 4 | K0978.812 | K0978.912 | | | 19,00 PLN | |
