Sprzęgła z metalowym mieszkiem z zaciskami

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy do maszyn i przyrządów
    - Sprzęgła
      - Sprzęgła z metalowym mieszkiem z zaciskami

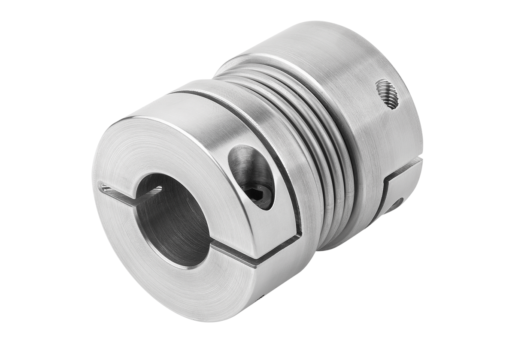

Opis artykułu/ilustracje produktu

OpisMateriał:Piasta aluminiowa.
Mieszek ze stali nierdzewnej.Wersja:Brak powłoki.Wskazówka:Sprzęgła z metalowym mieszkiem o dużej wytrzymałości na przekręcanie. Metalowy mieszek kompensuje osiowe, promieniowe i kątowe przestawienie wału przy niewielkich siłach cofania. Z zaciskami do mocowania wału.

Produkty te stosuje się w sytuacjach, kiedy konieczne jest precyzyjne przenoszenie pozycji i ruchu, np. serwomotory w obrabiarkach, maszynach opakowaniowych, obrabiarkach do drewna i w technice automatyzacji.Zakres temperatury:-30°C do +120°C.Montaż:Sprzęgła z metalowym mieszkiem są wykonane w tolerancji H7. Zalecany luz pasowania wynosi 0,02 mm - 0,05 mm. Ten luz pasowania oraz smarowanie czopa wału ułatwia montaż oraz demontaż.

Metalowy mieszek może się odkształcić podczas montażu i demontażu maks. 3-krotnie powyżej dozwolonych wartości przemieszczenia podanych w katalogu. Unikać wszelkiego użycia siły.Na zapytanie:Żądane otwory piast D1 oraz D2 oddzielnie z klasą tolerancji lub polem.
Rowek wpustowy wg DIN 6885. Uwzględnić największy możliwy otwór przy rowku wpustowym.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1882 Sprzęgła z metalowym mieszkiem z zaciskami

277 kB

Wskazówka techniczna dotycząca sprzęgieł wałów

2,1 MB

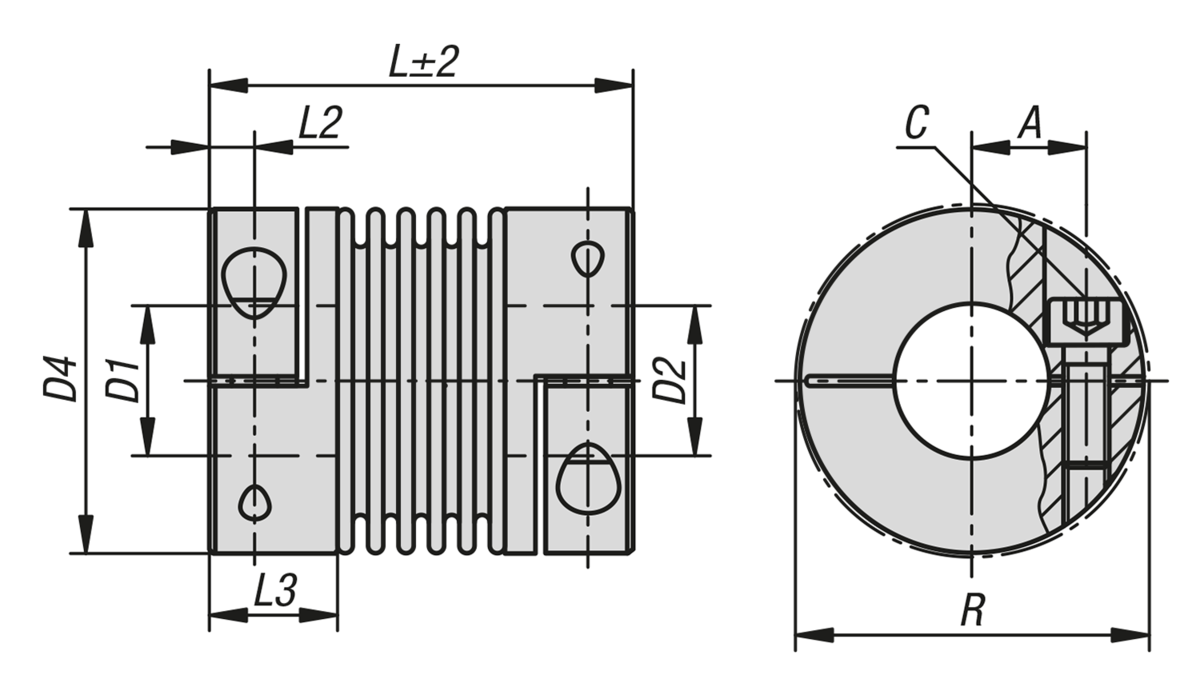

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Rozmiar	maks. moment obrotowy Nm	Moment bezwładności (gm²)	Sztywność skręcania (10⁻³ Nm/rad)	Sztywność sprężyny promieniowa (N/mm)	Sztywność sprężyny osiowa (N/mm)	Cena
K1882.0180631010	18	18	0,04	20	205	50	426,94 PLN
K1882.0180631111	18	18	0,04	20	205	50	426,94 PLN
K1882.0180631212	18	18	0,04	20	205	50	426,94 PLN
K1882.0180631414	18	18	0,04	20	205	50	426,94 PLN
K1882.0180631919	18	18	0,04	20	205	50	426,94 PLN
K1882.0180632424	18	18	0,04	20	205	50	426,94 PLN
K1882.0180632525	18	18	0,04	20	205	50	426,94 PLN
K1882.0300651010	30	30	0,15	38	720	50	513,73 PLN
K1882.0300651111	30	30	0,15	38	720	50	513,73 PLN
K1882.0300651212	30	30	0,15	38	720	50	513,73 PLN
K1882.0300651414	30	30	0,15	38	720	50	513,73 PLN
K1882.0300651919	30	30	0,15	38	720	50	513,73 PLN
K1882.0300652424	30	30	0,15	38	720	50	513,73 PLN
K1882.0300652525	30	30	0,15	38	720	50	513,73 PLN
K1882.0600791212	60	60	0,33	75	1150	90	605,22 PLN
K1882.0600791414	60	60	0,33	75	1150	90	605,22 PLN
K1882.0600791919	60	60	0,33	75	1150	90	605,22 PLN
K1882.0600792424	60	60	0,33	75	1150	90	605,22 PLN
K1882.0600792525	60	60	0,33	75	1150	90	605,22 PLN
K1882.0600792828	60	60	0,33	75	1150	90	605,22 PLN
K1882.0600793232	60	60	0,33	75	1150	90	605,22 PLN
K1882.0800911212	80	80	0,9	128	1200	80	960,69 PLN
K1882.0800911919	80	80	0,9	128	1200	80	960,69 PLN
K1882.0800912424	80	80	0,9	128	1200	80	960,69 PLN
K1882.0800912525	80	80	0,9	128	1200	80	960,69 PLN
K1882.0800912828	80	80	0,9	128	1200	80	960,69 PLN
K1882.0800913232	80	80	0,9	128	1200	80	960,69 PLN
K1882.1500911414	150	150	1	155	2020	280	1 047,52 PLN
K1882.1500911919	150	150	1	155	2020	280	1 047,52 PLN
K1882.1500912424	150	150	1	155	2020	280	1 047,52 PLN
K1882.1500912525	150	150	1	155	2020	280	1 047,52 PLN
K1882.1500912828	150	150	1	155	2020	280	1 047,52 PLN
K1882.1500913232	150	150	1	155	2020	280	1 047,52 PLN
K1882.2001011616	200	200	1,49	175	2500	280	1 086,96 PLN
K1882.2001011919	200	200	1,49	175	2500	280	1 086,96 PLN
K1882.2001012424	200	200	1,49	175	2500	280	1 086,96 PLN
K1882.2001012525	200	200	1,49	175	2500	280	1 086,96 PLN
K1882.2001012828	200	200	1,49	175	2500	280	1 086,96 PLN
K1882.2001013232	200	200	1,49	175	2500	280	1 086,96 PLN
K1882.3001052020	300	300	3,28	502	6300	287	1 723,07 PLN
K1882.3001052424	300	300	3,28	502	6300	287	1 723,07 PLN
K1882.3001052828	300	300	3,28	502	6300	287	1 723,07 PLN
K1882.3001053838	300	300	3,28	502	6300	287	1 723,07 PLN
K1882.5001122525	500	500	6,4	690	7790	100	2 080,35 PLN
K1882.5001123838	500	500	6,4	690	7790	100	2 080,35 PLN
K1882.5001124242	500	500	6,4	690	7790	100	2 080,35 PLN

Nr Zamówienia	Maks. przesunięcie wału promieniowe (mm)	Maks. przesunięcie wału osiowe (mm)	Maks. przesuniecie kąta (°)	maks. prędkość obrotowa obr/min	A	C (ISO 4029)	D1 (H7)	Cena
K1882.0180631010	0,2	0,5	1,5	12800	17	M5	10	426,94 PLN
K1882.0180631111	0,2	0,5	1,5	12800	17	M5	11	426,94 PLN
K1882.0180631212	0,2	0,5	1,5	12800	17	M5	12	426,94 PLN
K1882.0180631414	0,2	0,5	1,5	12800	17	M5	14	426,94 PLN
K1882.0180631919	0,2	0,5	1,5	12800	17	M5	19	426,94 PLN
K1882.0180632424	0,2	0,5	1,5	12800	17	M5	24	426,94 PLN
K1882.0180632525	0,2	0,5	1,5	12800	17	M5	25	426,94 PLN
K1882.0300651010	0,15	0,6	1,5	10300	20	M6	10	513,73 PLN
K1882.0300651111	0,15	0,6	1,5	10300	20	M6	11	513,73 PLN
K1882.0300651212	0,15	0,6	1,5	10300	20	M6	12	513,73 PLN
K1882.0300651414	0,15	0,6	1,5	10300	20	M6	14	513,73 PLN
K1882.0300651919	0,15	0,6	1,5	10300	20	M6	19	513,73 PLN
K1882.0300652424	0,15	0,6	1,5	10300	20	M6	24	513,73 PLN
K1882.0300652525	0,15	0,6	1,5	10300	20	M6	25	513,73 PLN
K1882.0600791212	0,15	0,6	1,5	8700	23	M8	12	605,22 PLN
K1882.0600791414	0,15	0,6	1,5	8700	23	M8	14	605,22 PLN
K1882.0600791919	0,15	0,6	1,5	8700	23	M8	19	605,22 PLN
K1882.0600792424	0,15	0,6	1,5	8700	23	M8	24	605,22 PLN
K1882.0600792525	0,15	0,6	1,5	8700	23	M8	25	605,22 PLN
K1882.0600792828	0,15	0,6	1,5	8700	23	M8	28	605,22 PLN
K1882.0600793232	0,15	0,6	1,5	8700	23	M8	32	605,22 PLN
K1882.0800911212	0,2	0,5	1,5	6900	28	M10	12	960,69 PLN
K1882.0800911919	0,2	0,5	1,5	6900	28	M10	19	960,69 PLN
K1882.0800912424	0,2	0,5	1,5	6900	28	M10	24	960,69 PLN
K1882.0800912525	0,2	0,5	1,5	6900	28	M10	25	960,69 PLN
K1882.0800912828	0,2	0,5	1,5	6900	28	M10	28	960,69 PLN
K1882.0800913232	0,2	0,5	1,5	6900	28	M10	32	960,69 PLN
K1882.1500911414	0,2	0,5	1,5	6900	28	M10	14	1 047,52 PLN
K1882.1500911919	0,2	0,5	1,5	6900	28	M10	19	1 047,52 PLN
K1882.1500912424	0,2	0,5	1,5	6900	28	M10	24	1 047,52 PLN
K1882.1500912525	0,2	0,5	1,5	6900	28	M10	25	1 047,52 PLN
K1882.1500912828	0,2	0,5	1,5	6900	28	M10	28	1 047,52 PLN
K1882.1500913232	0,2	0,5	1,5	6900	28	M10	32	1 047,52 PLN
K1882.2001011616	0,2	0,5	1,5	6400	31	M12	16	1 086,96 PLN
K1882.2001011919	0,2	0,5	1,5	6400	31	M12	19	1 086,96 PLN
K1882.2001012424	0,2	0,5	1,5	6400	31	M12	24	1 086,96 PLN
K1882.2001012525	0,2	0,5	1,5	6400	31	M12	25	1 086,96 PLN
K1882.2001012828	0,2	0,5	1,5	6400	31	M12	28	1 086,96 PLN
K1882.2001013232	0,2	0,5	1,5	6400	31	M12	32	1 086,96 PLN
K1882.3001052020	0,2	0,5	1,5	6000	40	M12	20	1 723,07 PLN
K1882.3001052424	0,2	0,5	1,5	6000	40	M12	24	1 723,07 PLN
K1882.3001052828	0,2	0,5	1,5	6000	40	M12	28	1 723,07 PLN
K1882.3001053838	0,2	0,5	1,5	6000	40	M12	38	1 723,07 PLN
K1882.5001122525	0,2	0,5	1,5	5000	42	M12	25	2 080,35 PLN
K1882.5001123838	0,2	0,5	1,5	5000	42	M12	38	2 080,35 PLN
K1882.5001124242	0,2	0,5	1,5	5000	42	M12	42	2 080,35 PLN

Nr Zamówienia	D2 (H7)	D1/D2 min.	D1/D2 maks.	D1/D2 maks. przy wyżłobieniu pasującym	D4	L	L2	L3	R	Moment dokręcania śrub Nm	Cena
K1882.0180631010	10	10	25,4	25,4	45	63	5,5	19,5	47,4	8	426,94 PLN
K1882.0180631111	11	10	25,4	25,4	45	63	5,5	19,5	47,4	8	426,94 PLN
K1882.0180631212	12	10	25,4	25,4	45	63	5,5	19,5	47,4	8	426,94 PLN
K1882.0180631414	14	10	25,4	25,4	45	63	5,5	19,5	47,4	8	426,94 PLN
K1882.0180631919	19	10	25,4	25,4	45	63	5,5	19,5	47,4	8	426,94 PLN
K1882.0180632424	24	10	25,4	25,4	45	63	5,5	19,5	47,4	8	426,94 PLN
K1882.0180632525	25	10	25,4	25,4	45	63	5,5	19,5	47,4	8	426,94 PLN
K1882.0300651010	10	10	32	30	56	65	7,5	24,5	56,4	15	513,73 PLN
K1882.0300651111	11	10	32	30	56	65	7,5	24,5	56,4	15	513,73 PLN
K1882.0300651212	12	10	32	30	56	65	7,5	24,5	56,4	15	513,73 PLN
K1882.0300651414	14	10	32	30	56	65	7,5	24,5	56,4	15	513,73 PLN
K1882.0300651919	19	10	32	30	56	65	7,5	24,5	56,4	15	513,73 PLN
K1882.0300652424	24	10	32	30	56	65	7,5	24,5	56,4	15	513,73 PLN
K1882.0300652525	25	10	32	30	56	65	7,5	24,5	56,4	15	513,73 PLN
K1882.0600791212	12	12	35	35	66	79	10	29	66	40	605,22 PLN
K1882.0600791414	14	12	35	35	66	79	10	29	66	40	605,22 PLN
K1882.0600791919	19	12	35	35	66	79	10	29	66	40	605,22 PLN
K1882.0600792424	24	12	35	35	66	79	10	29	66	40	605,22 PLN
K1882.0600792525	25	12	35	35	66	79	10	29	66	40	605,22 PLN
K1882.0600792828	28	12	35	35	66	79	10	29	66	40	605,22 PLN
K1882.0600793232	32	12	35	35	66	79	10	29	66	40	605,22 PLN
K1882.0800911212	12	12	44	44	82	91	11	33,5	82,9	84	960,69 PLN
K1882.0800911919	19	12	44	44	82	91	11	33,5	82,9	84	960,69 PLN
K1882.0800912424	24	12	44	44	82	91	11	33,5	82,9	84	960,69 PLN
K1882.0800912525	25	12	44	44	82	91	11	33,5	82,9	84	960,69 PLN
K1882.0800912828	28	12	44	44	82	91	11	33,5	82,9	84	960,69 PLN
K1882.0800913232	32	12	44	44	82	91	11	33,5	82,9	84	960,69 PLN
K1882.1500911414	14	14	44	44	82	91	11	33,5	82,9	84	1 047,52 PLN
K1882.1500911919	19	14	44	44	82	91	11	33,5	82,9	84	1 047,52 PLN
K1882.1500912424	24	14	44	44	82	91	11	33,5	82,9	84	1 047,52 PLN
K1882.1500912525	25	14	44	44	82	91	11	33,5	82,9	84	1 047,52 PLN
K1882.1500912828	28	14	44	44	82	91	11	33,5	82,9	84	1 047,52 PLN
K1882.1500913232	32	14	44	44	82	91	11	33,5	82,9	84	1 047,52 PLN
K1882.2001011616	16	16	47	47	90	101	13	38	90,8	125	1 086,96 PLN
K1882.2001011919	19	16	47	47	90	101	13	38	90,8	125	1 086,96 PLN
K1882.2001012424	24	16	47	47	90	101	13	38	90,8	125	1 086,96 PLN
K1882.2001012525	25	16	47	47	90	101	13	38	90,8	125	1 086,96 PLN
K1882.2001012828	28	16	47	47	90	101	13	38	90,8	125	1 086,96 PLN
K1882.2001013232	32	16	47	47	90	101	13	38	90,8	125	1 086,96 PLN
K1882.3001052020	20	20	60	60	110	105	13	38	110	145	1 723,07 PLN
K1882.3001052424	24	20	60	60	110	105	13	38	110	145	1 723,07 PLN
K1882.3001052828	28	20	60	60	110	105	13	38	110	145	1 723,07 PLN
K1882.3001053838	38	20	60	60	110	105	13	38	110	145	1 723,07 PLN
K1882.5001122525	25	25	70	70	122	112	15	42	122	145	2 080,35 PLN
K1882.5001123838	38	25	70	70	122	112	15	42	122	145	2 080,35 PLN
K1882.5001124242	42	25	70	70	122	112	15	42	122	145	2 080,35 PLN
