K2040

Sprzęgła sprężynowe ze stali nierdzewnej z odpinanymi zaciskami

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy do maszyn i przyrządów
    - Sprzęgła
      - Sprzęgła sprężynowe ze stali nierdzewnej z odpinanymi zaciskami

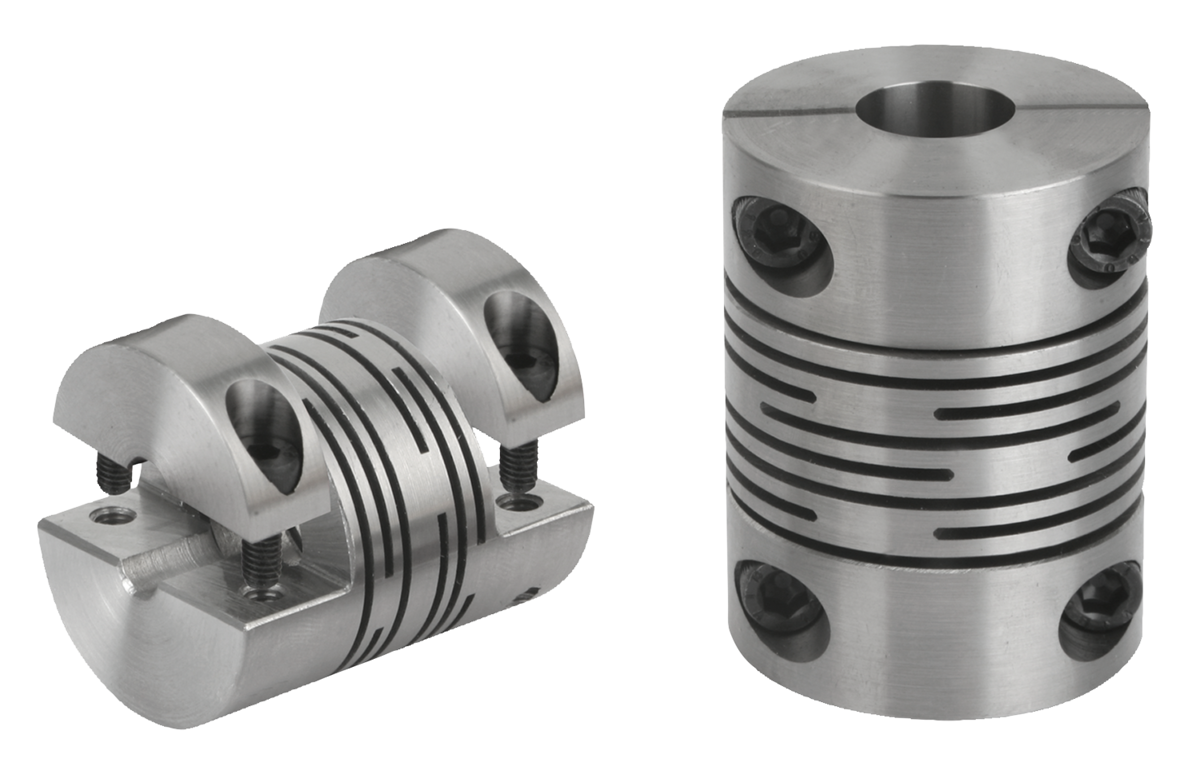

Opis artykułu/ilustracje produktu

OpisMateriał:Stal nierdzewna 1.4305.Wersja:Z połyskiem.Wskazówka:Bezluzowe, skrętnie sztywne, sprężyste i niewymagające konserwacji sprzęgło w całości wykonane z metalu do przenoszenia ruchów obrotowych z kątem synchronicznym. Innowacyjna struktura nacięć umożliwia bardzo dobrą elastyczność osiową, promieniową i kątową przy niewielkich siłach cofających. Znakomicie nadaje się do serwomotorów. Z odpinanymi zaciskami do mocowania wałów.Zakres temperatury:-50°C do +150°C.Montaż:Sprzęgła sprężynowe mają pasowanie H7. Zalecany luz pasowania wynosi 0,02 mm - 0,05 mm. Ten luz pasowania oraz oliwienie czopa wału ułatwia montaż oraz demontaż.Na zapytanie:Żądane otwory piast D1 oraz D2 oddzielnie z klasą tolerancji lub polem.
Rowek wpustowy wg DIN 6885.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K2040 Sprzęgła sprężynowe ze stali nierdzewnej z odpinanymi zaciskami

200 kB

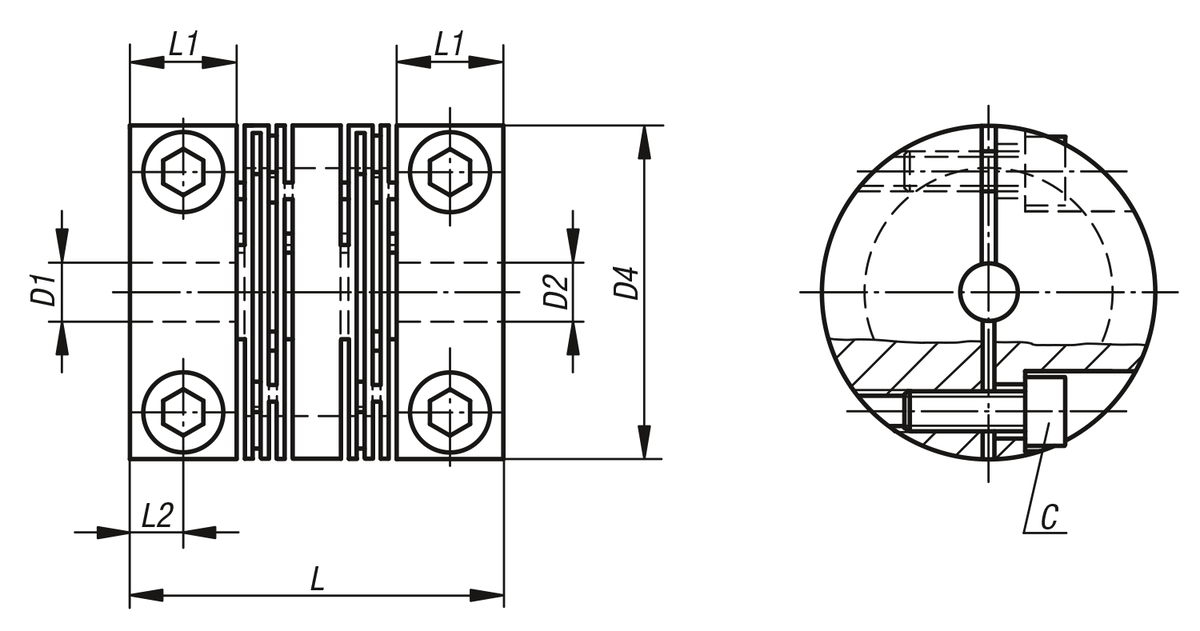

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Rozmiar	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 maks.	D4	L	L1	L2	Znamionowy moment obrotowy Nm	Sztywność skręcania (10⁻³ Nm/rad)	Moment bezwładności (gm²)	Cena
K2040.0250280810	25	8	10	6	12	25	28	8	4	16	1,558	0,00631	364,95 PLN
K2040.0250280606	25	6	6	6	12	25	28	8	4	16	1,558	0,00631	364,95 PLN
K2040.0300401010	30	10	10	6	14	30	40	11	5,5	25	2,530	0,01860	443,89 PLN
K2040.0400481515	40	15	15	6	19	40	48	11	5,5	36	11,008	0,07580	590,36 PLN
K2040.0500652020	50	20	20	10	26	50	65	19	9,5	73	20,995	0,24600	815,82 PLN
K2040.0250281010	25	10	10	6	12	25	28	8	4	16	1,558	0,00631	364,95 PLN
K2040.0250280808	25	8	8	6	12	25	28	8	4	16	1,558	0,00631	364,95 PLN
K2040.0300400810	30	8	10	6	14	30	40	11	5,5	25	2,530	0,01860	443,89 PLN
K2040.0400481616	40	16	16	6	19	40	48	11	5,5	36	11,008	0,07580	590,36 PLN
K2040.0500651616	50	16	16	10	26	50	65	19	9,5	73	20,995	0,24600	815,82 PLN
K2040.0500651010	50	10	10	10	26	50	65	19	9,5	73	20,995	0,24600	815,82 PLN
K2040.0300400808	30	8	8	6	14	30	40	11	5,5	25	2,530	0,01860	443,89 PLN
K2040.0250280610	25	6	10	6	12	25	28	8	4	16	1,558	0,00631	364,95 PLN
K2040.0300400610	30	6	10	6	14	30	40	11	5,5	25	2,530	0,01860	443,89 PLN
K2040.0500651515	50	15	15	10	26	50	65	19	9,5	73	20,995	0,24600	815,82 PLN
K2040.0300400606	30	6	6	6	14	30	40	11	5,5	25	2,530	0,01860	443,89 PLN
K2040.0250280608	25	6	8	6	12	25	28	8	4	16	1,558	0,00631	364,95 PLN
K2040.0400480606	40	6	6	6	19	40	48	11	5,5	36	11,008	0,07580	590,36 PLN
K2040.0400481212	40	12	12	6	19	40	48	11	5,5	36	11,008	0,07580	590,36 PLN
K2040.0300400608	30	6	8	6	14	30	40	11	5,5	25	2,530	0,01860	443,89 PLN
K2040.0400481010	40	10	10	6	19	40	48	11	5,5	36	11,008	0,07580	590,36 PLN
K2040.0400481012	40	10	12	6	19	40	48	11	5,5	36	11,008	0,07580	590,36 PLN
K2040.0500651919	50	19	19	10	26	50	65	19	9,5	73	20,995	0,24600	815,82 PLN
K2040.0600801010	60	10	10	10	30	60	80	25	12,5	110	37,165	0,69400	1 258,70 PLN
K2040.0600801616	60	16	16	10	30	60	80	25	12,5	110	37,165	0,69400	1 258,70 PLN
K2040.0600802020	60	20	20	10	30	60	80	25	12,5	110	37,165	0,69400	1 258,70 PLN
K2040.0600802424	60	24	24	10	30	60	80	25	12,5	110	37,165	0,69400	1 258,70 PLN
K2040.0700951515	70	15	15	15	35	70	95	25	12,5	190	196,024	1,40700	1 306,20 PLN
K2040.0700952020	70	20	20	15	35	70	95	25	12,5	190	196,024	1,40700	1 306,20 PLN
K2040.0700953232	70	32	32	15	35	70	95	25	12,5	190	196,024	1,40700	1 306,20 PLN

Nr Zamówienia	maks. prędkość obrotowa obr/min	Maks. przesuniecie kąta (°)	Maks. przesunięcie wału osiowe (mm)	Maks. przesunięcie wału promieniowe (mm)	C (ISO 4029)	Moment dokręcania śrub Nm	Cena
K2040.0250280810	8000	1	1	0,1	M3	1,5	364,95 PLN
K2040.0250280606	8000	1	1	0,1	M3	1,5	364,95 PLN
K2040.0300401010	6000	1	0,85	0,1	M4	3,4	443,89 PLN
K2040.0400481515	5000	1	0,85	0,15	M5	7	590,36 PLN
K2040.0500652020	5000	1,5	0,7	0,15	M6	14	815,82 PLN
K2040.0250281010	8000	1	1	0,1	M3	1,5	364,95 PLN
K2040.0250280808	8000	1	1	0,1	M3	1,5	364,95 PLN
K2040.0300400810	6000	1	0,85	0,1	M4	3,4	443,89 PLN
K2040.0400481616	5000	1	0,85	0,15	M5	7	590,36 PLN
K2040.0500651616	5000	1,5	0,7	0,15	M6	14	815,82 PLN
K2040.0500651010	5000	1,5	0,7	0,15	M6	14	815,82 PLN
K2040.0300400808	6000	1	0,85	0,1	M4	3,4	443,89 PLN
K2040.0250280610	8000	1	1	0,1	M3	1,5	364,95 PLN
K2040.0300400610	6000	1	0,85	0,1	M4	3,4	443,89 PLN
K2040.0500651515	5000	1,5	0,7	0,15	M6	14	815,82 PLN
K2040.0300400606	6000	1	0,85	0,1	M4	3,4	443,89 PLN
K2040.0250280608	8000	1	1	0,1	M3	1,5	364,95 PLN
K2040.0400480606	5000	1	0,85	0,15	M5	7	590,36 PLN
K2040.0400481212	5000	1	0,85	0,15	M5	7	590,36 PLN
K2040.0300400608	6000	1	0,85	0,1	M4	3,4	443,89 PLN
K2040.0400481010	5000	1	0,85	0,15	M5	7	590,36 PLN
K2040.0400481012	5000	1	0,85	0,15	M5	7	590,36 PLN
K2040.0500651919	5000	1,5	0,7	0,15	M6	14	815,82 PLN
K2040.0600801010	4500	1,5	0,7	0,15	M8	27	1 258,70 PLN
K2040.0600801616	4500	1,5	0,7	0,15	M8	27	1 258,70 PLN
K2040.0600802020	4500	1,5	0,7	0,15	M8	27	1 258,70 PLN
K2040.0600802424	4500	1,5	0,7	0,15	M8	27	1 258,70 PLN
K2040.0700951515	4000	1	0,33	0,1	M8	27	1 306,20 PLN
K2040.0700952020	4000	1	0,33	0,1	M8	27	1 306,20 PLN
K2040.0700953232	4000	1	0,33	0,1	M8	27	1 306,20 PLN
