      - Sześciokątne nakrętki kołpakowe, forma niska, DIN 917 stal lub stal nierdzewna

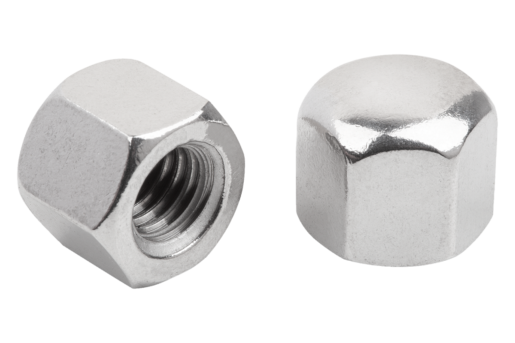

Opis artykułu/ilustracje produktu

OpisMateriał:Stal, stal nierdzewna A2 lub stal nierdzewna A4.Wersja:Stal, klasa wytrzymałości 6, niepowlekana lub cynkowana galwanicznie.
Stal nierdzewna A2-70, niepowlekana.
Stal nierdzewna A4-70, niepowlekana.Wskazówka:Nakrętki kołpakowe znajdują zastosowanie przede wszystkim w dekoracyjnych nakrętkach kołpakowych. Nakrętki kołpakowe zamykają i chronią otwarty koniec gwintu. Służą także do zabezpieczania ostrych krawędzi w maszynach, instalacjach, urządzeniach sportowych oraz wszędzie tam, gdzie występuje ryzyko spowodowania urazów lub uszkodzeń przez otwarte końce gwintów. Dane techniczne:Począwszy od D = M10 nakrętki kołpakowe posiadają podcięcie gwintu wg DIN 76-1, kształtu D.Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1801 Sześciokątne nakrętki kołpakowe, forma niska, DIN 917 stal lub stal nierdzewna

177 kB

Klasy wytrzymałości

43,1 kB

Przegląd norm w odniesieniu do elementów złącznych

718 kB

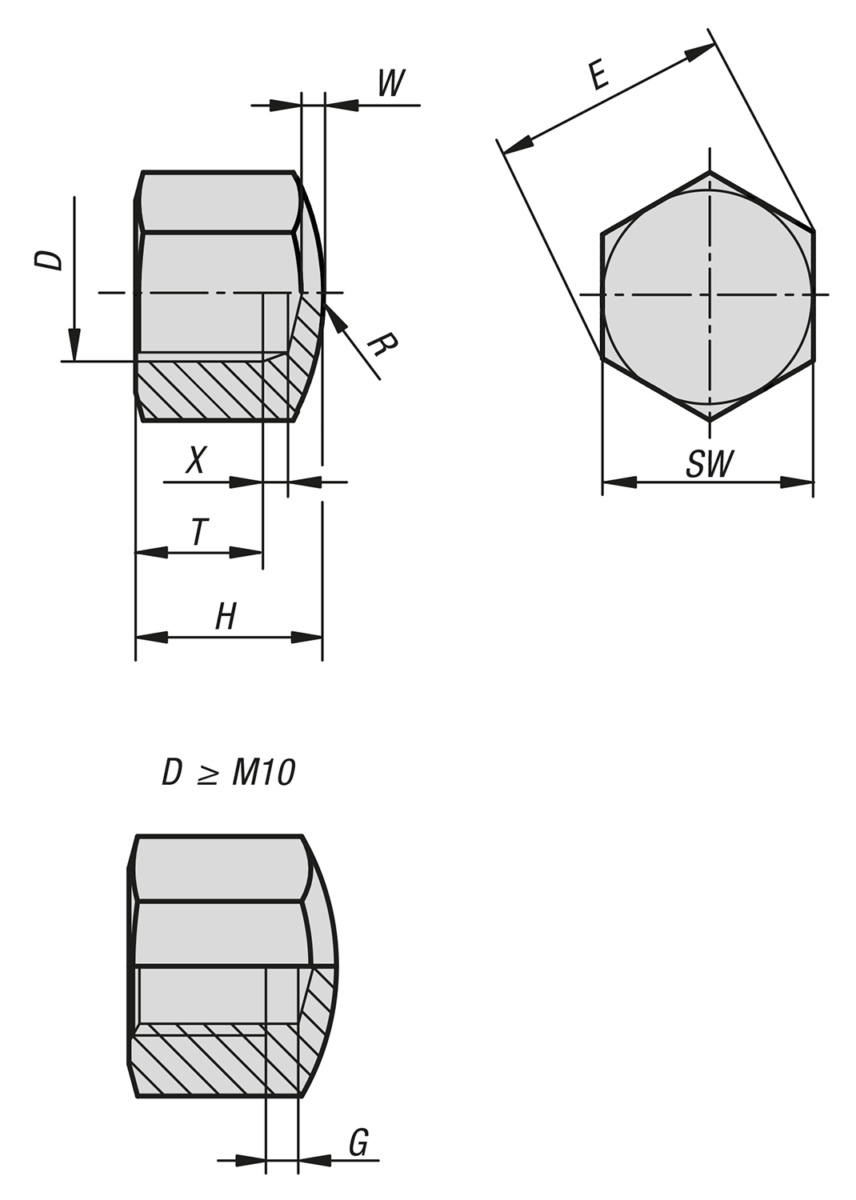

Rysunki

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	Powierzchnia korpusu	D	T min.	H	SW	E	R	W	X	G	Cena
K1801.104	stal	z połyskiem	M4	4,16	5,5	7	7,66	8	1	1,05	-	1,71 PLN
K1801.105	stal	z połyskiem	M5	4,96	7	8	8,79	10	1	1,2	-	1,76 PLN
K1801.106	stal	z połyskiem	M6	6,71	9	10	11,05	12	1,5	1,5	-	1,82 PLN
K1801.108	stal	z połyskiem	M8	9,21	12	13	14,38	15	2	1,87	-	2,85 PLN
K1801.110	stal	z połyskiem	M10	10,65	14	17	18,9	20	2	-	2,25	5,18 PLN
K1801.112	stal	z połyskiem	M12	13,15	16	19	21,1	25	2	-	6,4	8,96 PLN
K1801.116	stal	z połyskiem	M16	16,65	20	24	26,76	30	2	-	7,3	18,32 PLN
K1801.120	stal	z połyskiem	M20	20,58	25	30	32,95	35	2,5	-	9,3	41,98 PLN
K1801.124	stal	z połyskiem	M24	23,58	30	36	39,6	40	3	-	10,7	77,79 PLN
K1801.130	stal	z połyskiem	M30	27,58	34	46	50,9	60	3	-	12,7	105,63 PLN
K1801.204	stal	ocynkowany	M4	4,16	5,5	7	7,66	8	1	1,05	-	1,92 PLN
K1801.205	stal	ocynkowany	M5	4,96	7	8	8,79	10	1	1,2	-	1,97 PLN
K1801.206	stal	ocynkowany	M6	6,71	9	10	11,05	12	1,5	1,5	-	2,02 PLN
K1801.208	stal	ocynkowany	M8	9,21	12	13	14,38	15	2	1,87	-	3,11 PLN
K1801.210	stal	ocynkowany	M10	10,65	14	17	18,9	20	2	-	2,25	5,80 PLN
K1801.212	stal	ocynkowany	M12	13,15	16	19	21,1	25	2	-	6,4	9,79 PLN
K1801.216	stal	ocynkowany	M16	16,65	20	24	26,76	30	2	-	7,3	20,14 PLN
K1801.220	stal	ocynkowany	M20	20,58	25	30	32,95	35	2,5	-	9,3	46,06 PLN
K1801.224	stal	ocynkowany	M24	23,58	30	36	39,6	40	3	-	10,7	85,59 PLN
K1801.230	stal	ocynkowany	M30	27,58	34	46	50,9	60	3	-	12,7	116,18 PLN
K1801.304	stal nierdzewna A2	z połyskiem	M4	4,16	5,5	7	7,66	8	1	1,05	-	1,92 PLN
K1801.305	stal nierdzewna A2	z połyskiem	M5	4,96	7	8	8,79	10	1	1,2	-	1,97 PLN
K1801.306	stal nierdzewna A2	z połyskiem	M6	6,71	9	10	11,05	12	1,5	1,5	-	2,02 PLN
K1801.308	stal nierdzewna A2	z połyskiem	M8	9,21	12	13	14,38	15	2	1,87	-	3,11 PLN
K1801.310	stal nierdzewna A2	z połyskiem	M10	10,65	14	17	18,9	20	2	-	2,25	5,80 PLN
K1801.312	stal nierdzewna A2	z połyskiem	M12	13,15	16	19	21,1	25	2	-	6,4	9,79 PLN
K1801.316	stal nierdzewna A2	z połyskiem	M16	16,65	20	24	26,76	30	2	-	7,3	20,14 PLN
K1801.320	stal nierdzewna A2	z połyskiem	M20	20,58	25	30	32,95	35	2,5	-	9,3	46,06 PLN
K1801.324	stal nierdzewna A2	z połyskiem	M24	23,58	30	36	39,6	40	3	-	10,7	85,59 PLN
K1801.330	stal nierdzewna A2	z połyskiem	M30	27,58	34	46	50,9	60	3	-	12,7	197,43 PLN
K1801.404	stal nierdzewna A4	z połyskiem	M4	4,16	5,5	7	7,66	8	1	1,05	-	2,23 PLN
K1801.405	stal nierdzewna A4	z połyskiem	M5	4,96	7	8	8,79	10	1	1,2	-	2,44 PLN
K1801.406	stal nierdzewna A4	z połyskiem	M6	6,71	9	10	11,05	12	1,5	1,5	-	2,48 PLN
K1801.408	stal nierdzewna A4	z połyskiem	M8	9,21	12	13	14,38	15	2	1,87	-	3,68 PLN
K1801.410	stal nierdzewna A4	z połyskiem	M10	10,65	14	17	18,9	20	2	-	2,25	6,83 PLN
K1801.412	stal nierdzewna A4	z połyskiem	M12	13,15	16	19	21,1	25	2	-	6,4	11,75 PLN
K1801.416	stal nierdzewna A4	z połyskiem	M16	16,65	20	24	26,76	30	2	-	7,3	24,12 PLN
K1801.420	stal nierdzewna A4	z połyskiem	M20	20,58	25	30	32,95	35	2,5	-	9,3	55,33 PLN
