Pierścienie zabezpieczające do otworów DIN 472

powrót

Produkty
- Elementy manipulacyjne | Standardowe elementy maszyn
  - Elementy do maszyn i przyrządów
    - Śruby, nakrętki i podkładki
      - Pierścienie zabezpieczające do otworów DIN 472

Opis artykułu/ilustracje produktu

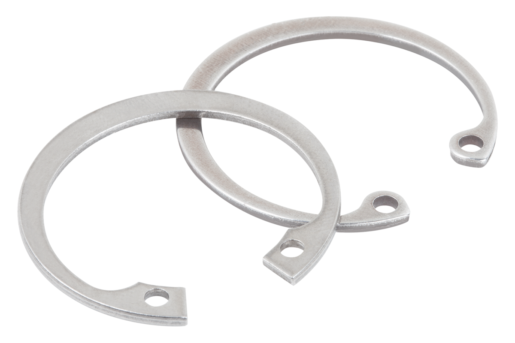

OpisMateriał:Stal sprężynowa lub stal nierdzewna 1.4122.Wersja:Stal sprężynowa fosforanowana.

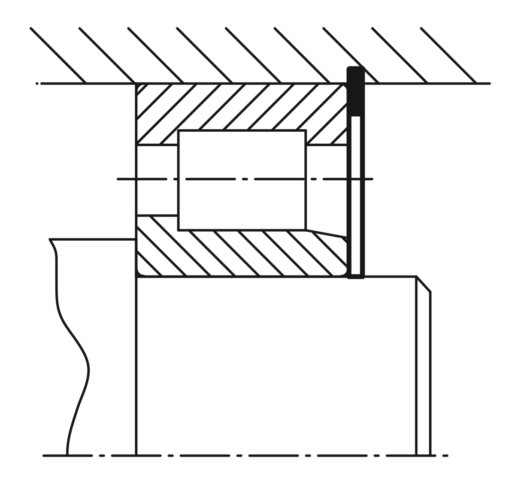

Stal nierdzewna niepowlekana.Wskazówka:Pierścienie zabezpieczające DIN 472 to uniwersalne elementy zabezpieczające do otworów. Mogą one przenosić wysokie siły osiowe między elementami maszyny (np. łożyskami tocznymi) i rowkiem, w którym zamontowany jest pierścień.Wskazówka dotycząca planu:

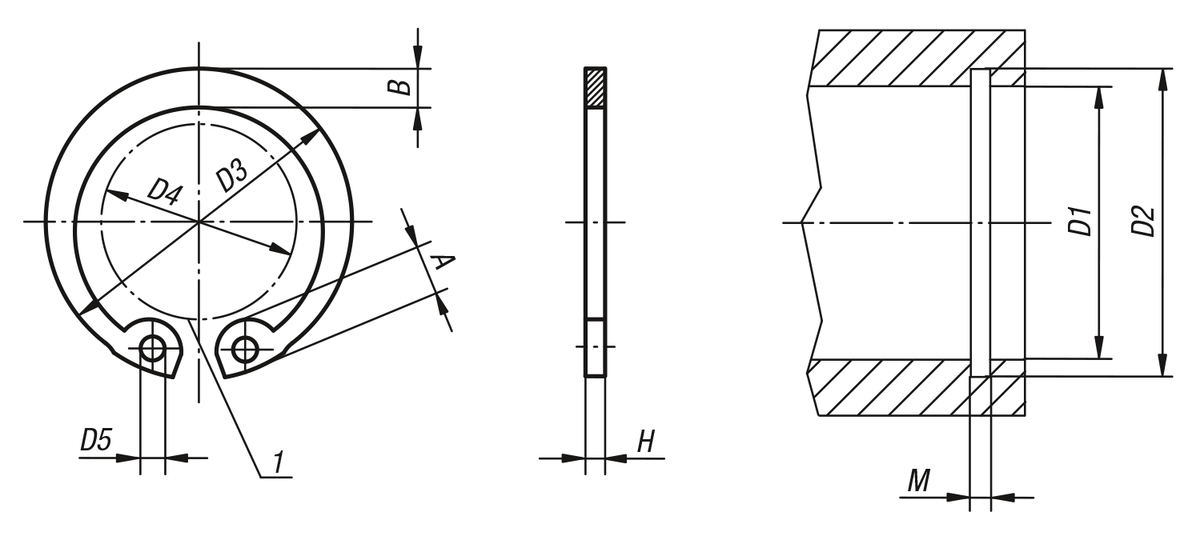

1) Zabudowana przestrzeń

Cechy szczególne:

PobieranieTutaj dostępne są informacje zebrane w formie PDF:

Dane CAD są zamieszczone w tabeli produktów.

Arkusz danych K1939 Pierścienie zabezpieczające do otworów DIN 472

178 kB

Rysunki

Przegląd artykułów (skompresowany)

Wybór/filtr artykułów

Nr Zamówienia	Materiał korpusu	A	B	D1	D2	D3	D4	D5	H	M	Cena
K1939.080800	stal	2,4	1,1	8	8,4	8,7	3	1	0,8	0,9	0,61 PLN
K1939.091000	stal	2,5	1,3	9	9,4	9,8	3,7	1	0,8	0,9	0,61 PLN
K1939.101000	stal	3,2	1,4	10	10,4	10,8	3,3	1,2	1	1,1	0,61 PLN
K1939.121000	stal	3,4	1,7	12	12,5	13	4,9	1,5	1	1,1	0,66 PLN
K1939.141000	stal	3,7	1,9	14	14,6	15,1	6,2	1,7	1	1,1	0,77 PLN
K1939.151000	stal	3,7	2	15	15,7	16,2	7,2	1,7	1	1,1	0,77 PLN
K1939.161000	stal	3,8	2	16	16,8	17,3	8	1,7	1	1,1	0,89 PLN
K1939.171000	stal	3,9	2,1	17	17,8	18,3	8,8	1,7	1	1,1	0,94 PLN
K1939.181000	stal	4,1	2,2	18	19	19,5	9,4	2	1	1,1	0,94 PLN
K1939.191000	stal	4,1	2,2	19	20	20,5	10,4	2	1	1,1	0,94 PLN
K1939.201000	stal	4,2	2,3	20	21	21,5	11,2	2	1	1,1	1,04 PLN
K1939.221000	stal	4,2	2,5	22	23	23,5	13,2	2	1	1,1	1,44 PLN
K1939.241200	stal	4,4	2,6	24	25,2	25,9	14,8	2	1,2	1,3	1,66 PLN
K1939.251200	stal	4,5	2,7	25	26,2	26,9	15,5	2	1,2	1,3	1,87 PLN
K1939.261200	stal	4,7	2,8	26	27,2	27,9	16,1	2	1,2	1,3	2,10 PLN
K1939.281200	stal	4,8	2,9	28	29,4	30,1	17,9	2	1,2	1,3	2,15 PLN
K1939.301200	stal	4,8	3	30	31,4	32,1	19,9	2	1,2	1,3	2,27 PLN
K1939.321200	stal	5,4	3,2	32	33,7	34,4	20,6	2,5	1,2	1,3	2,76 PLN
K1939.351500	stal	5,4	3,4	35	37	37,8	23,6	2,5	1,5	1,6	3,65 PLN
K1939.381500	stal	5,5	3,7	38	40	40,8	26,4	2,5	1,5	1,6	3,76 PLN
K1939.401750	stal	5,8	3,9	40	42,5	43,5	27,8	2,5	1,75	1,85	6,18 PLN
K1939.451750	stal	6,2	4,3	45	47,5	48,5	32	2,5	1,75	1,85	6,41 PLN
K1939.471750	stal	6,4	4,4	47	49,5	50,5	33,5	2,5	1,75	1,85	8,34 PLN
K1939.502000	stal	6,5	4,6	50	53	54,2	36,3	2,5	2	2,15	8,45 PLN
K1939.552000	stal	6,8	5	55	58	59,2	40,7	2,5	2	2,15	8,89 PLN
K1939.602000	stal	7,3	5,4	60	63	64,2	44,7	2,5	2	2,15	9,38 PLN
K1939.752500	stal	7,8	6,6	75	78	79,5	58,6	3	2,5	2,65	13,52 PLN
K1939.080801	stal nierdzewna	2,4	1,1	8	8,4	8,7	3	1	0,8	0,9	2,15 PLN
K1939.091001	stal nierdzewna	2,5	1,3	9	9,4	9,8	3,7	1	0,8	0,9	2,54 PLN
K1939.101001	stal nierdzewna	3,2	1,4	10	10,4	10,8	3,3	1,2	1	1,1	2,76 PLN
K1939.121001	stal nierdzewna	3,4	1,7	12	12,5	13	4,9	1,5	1	1,1	2,98 PLN
K1939.141001	stal nierdzewna	3,7	1,9	14	14,6	15,1	6,2	1,7	1	1,1	3,10 PLN
K1939.151001	stal nierdzewna	3,7	2	15	15,7	16,2	7,2	1,7	1	1,1	3,31 PLN
K1939.161001	stal nierdzewna	3,8	2	16	16,8	17,3	8	1,7	1	1,1	3,59 PLN
K1939.171001	stal nierdzewna	3,9	2,1	17	17,8	18,3	8,8	1,7	1	1,1	3,92 PLN
K1939.191001	stal nierdzewna	4,1	2,2	19	20	20,5	10,4	2	1	1,1	4,31 PLN
K1939.201001	stal nierdzewna	4,2	2,3	20	21	21,5	11,2	2	1	1,1	4,48 PLN
K1939.221001	stal nierdzewna	4,2	2,5	22	23	23,5	13,2	2	1	1,1	5,35 PLN
K1939.241201	stal nierdzewna	4,4	2,6	24	25,2	25,9	14,8	2	1,2	1,3	6,29 PLN
K1939.251201	stal nierdzewna	4,5	2,7	25	26,2	26,9	15,5	2	1,2	1,3	6,73 PLN
K1939.261201	stal nierdzewna	4,7	2,8	26	27,2	27,9	16,1	2	1,2	1,3	6,96 PLN
K1939.281201	stal nierdzewna	4,8	2,9	28	29,4	30,1	17,9	2	1,2	1,3	7,18 PLN
K1939.301201	stal nierdzewna	4,8	3	30	31,4	32,1	19,9	2	1,2	1,3	7,45 PLN
K1939.321201	stal nierdzewna	5,4	3,2	32	33,7	34,4	20,6	2,5	1,2	1,3	7,84 PLN
K1939.351501	stal nierdzewna	5,4	3,4	35	37	37,8	23,6	2,5	1,5	1,6	8,06 PLN
K1939.381501	stal nierdzewna	5,5	3,7	38	40	40,8	26,4	2,5	1,5	1,6	9,22 PLN
K1939.401751	stal nierdzewna	5,8	3,9	40	42,5	43,5	27,8	2,5	1,75	1,85	10,10 PLN
K1939.451751	stal nierdzewna	6,2	4,3	45	47,5	48,5	32	2,5	1,75	1,85	11,87 PLN
K1939.502001	stal nierdzewna	6,5	4,6	50	53	54,2	36,3	2,5	2	2,15	12,25 PLN
K1939.552001	stal nierdzewna	6,8	5	55	58	59,2	40,7	2,5	2	2,15	12,53 PLN
K1939.602001	stal nierdzewna	7,3	5,4	60	63	64,2	44,7	2,5	2	2,15	15,24 PLN
K1939.752501	stal nierdzewna	7,8	6,6	75	78	79,5	58,6	3	2,5	2,65	31,96 PLN
