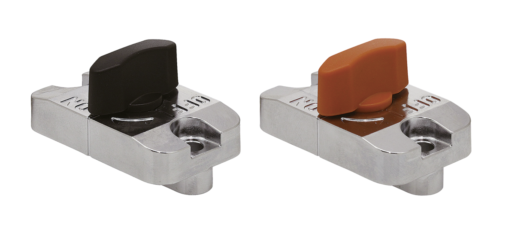

OpisMateriał:Obudowa z cynkowego odlewu ciśnieniowego. Pokrętło z termoplastu PA (poliamid). Kołki sprężyste i klin ze stali nierdzewnej. Element dociskowy z POM.Wersja:Obudowa chromowana. Pokrętło czarne lub pomarańczowe, wzmacniane granulatem szklanym.Wskazówka:Zamki do otworów podłużnych wsuwane są do otworów podłużnych o szerokości 10 mm w płycie montażowej, a następnie mocowane do płyty podporowej. Podczas montażu pokrętło musi znajdować się w pozycji „OFF”. Zamki przeznaczone są do płyt precyzyjnych o grubości 3 mm lub 6 mm. W przypadku innych grubości konieczne jest zastosowanie podkładek K1071. Poprzez obracanie pokrętła wbudowane w dolną część zamka kołki sprężyste przyciągane są do siebie za pomocą sprężyny i dociskane do dołu. Oba kołki dociskane są do powierzchni i mocują zamek. Dwa zatrzaski kulkowe unoszą zamek do pozycji „ON”, umożliwiając lekkie przesuwanie.Wyposażenie:Podkładki K1071.Zasada działania:Zamki mogą być używane w 2 różnych trybach pracy.
Tryb pracy 1: Zamki są przesuwne. Gdy zamek jest połączony śrubami z elementem montażowym, może być przesuwany na przymocowanej na stałe płycie z otworami podłużnymi.
Tryb pracy 2: Zamki są przymocowane na stałe. Gdy zamek jest przymocowany śrubami (na stałe) do płyty, możliwe jest przesuwanie płyty z otworami podłużnymi.Wskazówka dotycząca planu:

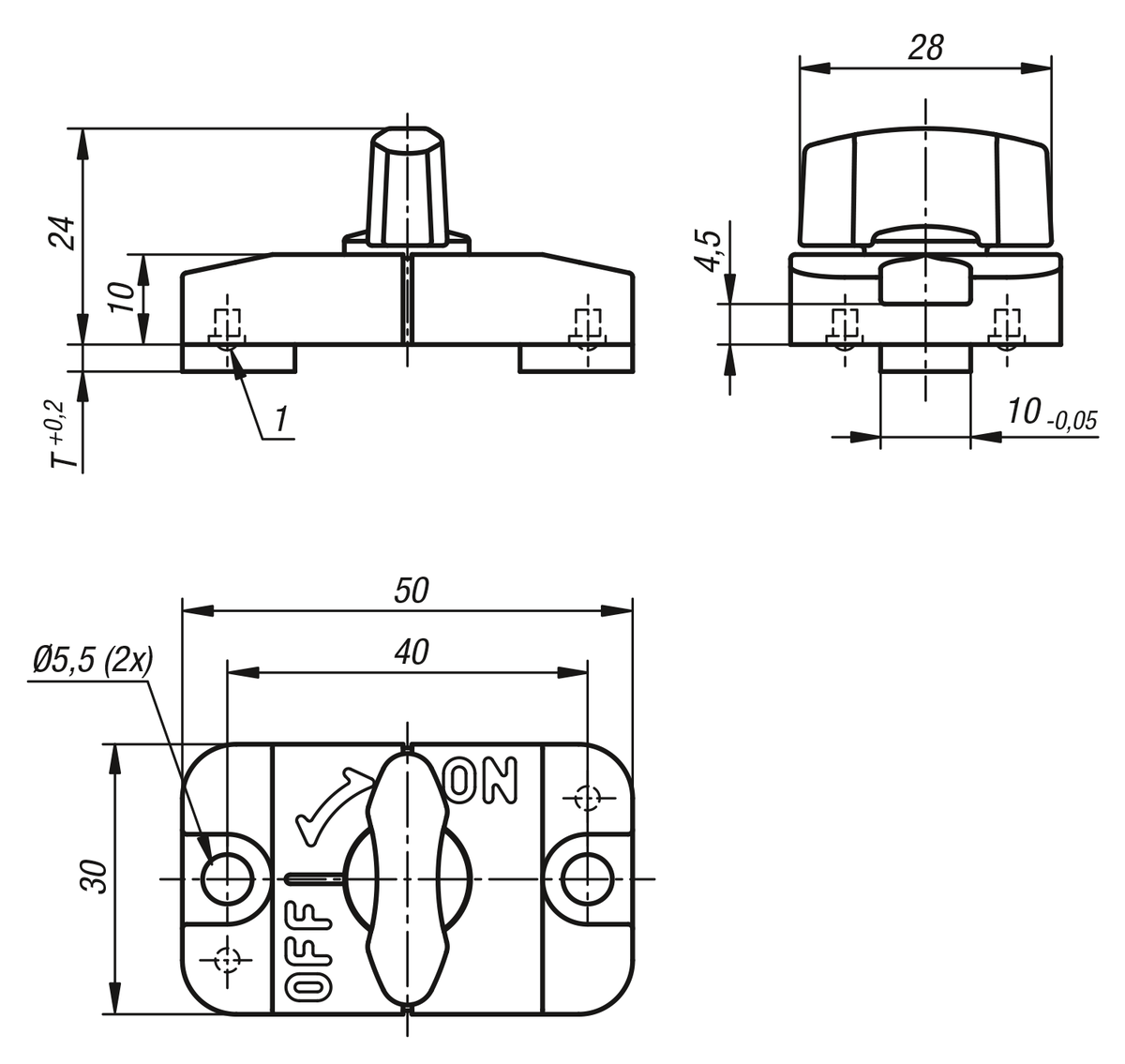

1) Zatrzaski kulkowe (2x) 2) Fazowanie ~0,3
